Reg posiz piega in tre
Regolare le posizioni piegate nella modalità Piega a 3 determinata dalla Pinzatrice a sella SD-513.
Oggetti di regolazione: Offset tutti i form., A4 short edge feed, 8,5 11 short edge feed
AVVISO
Quando si regola la Piega 1 e la Piega 2, accertarsi di iniziare con la regolazione della Piega 1. Le posizioni di riferimento del le posizioni Piega 1 e Piega 2 sono impostate sul bordo della carta. Di conseguenza, la misurazione (b) al punto 7 è soggetta alla modifica nella posizione della piegatura.
AVVISO
Se si specifica un valore numerico per Offset tutti i form., è applicato a tutti i formati carta. Con un formato carta specifico selezionato, il valore impostato diventa la somma del valore inserito e del valore specificato in precedenza per Offset tutti i form.
Il valore di regolazione massimo della carta A4 short edge feed per la Piega 1 è "+90".
Il valore di regolazione massimo della carta 8,5 11 short edge feed per la Piega 1 è "+30".
Premere Regolazione nella schermata MACCHINA per visualizzare la schermata Menu Regolazione.
Premere in sequenza Regolazione Finisher, Regol.unità pinzatore sella e Reg posiz piega in tre.
Selezionare il formato da regolare.
Cliccare su Modo stampa.
Caricare la carta con il formato da regolare, quindi selezionare quel vassoio.
Premere Avvio sul pannello di controllo.
Verrà prodotto un modello campione.
Misurare le lunghezze (a) e (b) della carta stampata.
Intervallo consentito: a ± 1,5 mm, b ± 1,5 mm
Formato carta
a
b
A4 short edge feed
97,5 mm ± 1,5 mm
102,0 mm ± 3,0 mm
8,5 11 short edge feed
91,6 mm ± 1,5 mm
96,1 mm ± 3,0 mm
[1] Piega 1 [2] Piega 2
Se occorre una regolazione, premere Uscita Stampa per tornare alla schermata Regolaz posizione piega a 3.

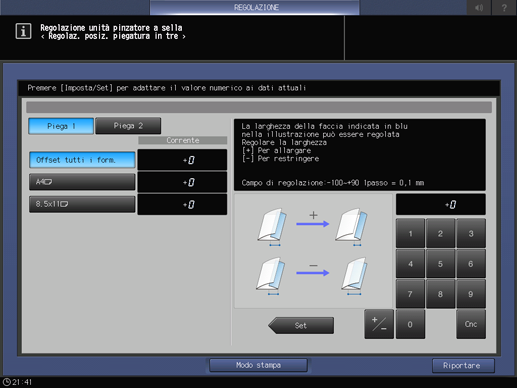

Selezionare Piega 1, quindi usare il tastierino del pannello a sfioramento per inserire il valore specificato.
spiegazione aggiuntivaUsare + / - per impostare il valore su positivo o negativo.
spiegazione aggiuntivaPremere Imp per modificare il valore corrente.
spiegazione aggiuntivaIntervallo di regolazione(Piega 1): da -100 (Per allargare) a +90 (+30 per 8,5 11 short edge feed) (Per restringere) (1 passo = 0,1 mm)

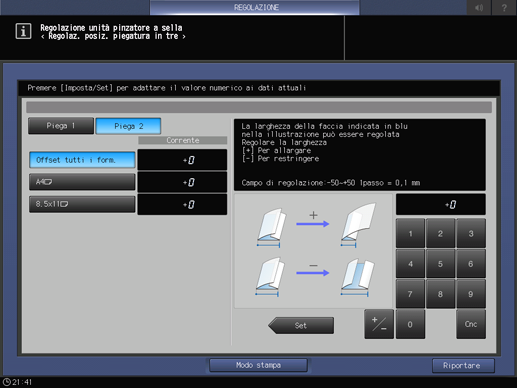

Selezionare Piega 2, quindi usare il tastierino del pannello a sfioramento per inserire il valore specificato.
spiegazione aggiuntivaUsare + / - per impostare il valore su positivo o negativo.
spiegazione aggiuntivaPremere Imp per modificare il valore corrente.
spiegazione aggiuntivaIntervallo di regolazione: (Piega 2): da -50 (Per allontanare) a +50 (Per avvicinare) (1 passo = 0,1 mm)
Ripetere i punti da 4 a 10 fino a ottenere il risultato desiderato.
Premere Riportare.
La schermata torna alla schermata Menu Regol.unità pinzatore sella.
