Regolazione rifilatura

Regolare la larghezza della rifilatura determinata dalla Pinzatrice a sella SD‑506. La larghezza di rifilatura dovrebbe essere superiore a 2,0 mm, altrimenti le operazioni potrebbero non essere eseguite correttamente.

Oggetti di regolazione: Offset tutti i form., SRA3 short edge feed, A3 short edge feed, B4 short edge feed, SRA4 short edge feed, A4 short edge feed, B5 short edge feed, 12 18 short edge feed, 11 17 short edge feed, 8,5 14 short edge feed, 8,5 11 short edge feed, 8 13 short edge feed, 8K short edge feed, 16K short edge feed, Personalizzato (da 380 a 463 mm), Personalizzato (da 257 a 379 mm)

AVVISO

  • Se si specifica un valore numerico per Offset tutti i form., è applicato a tutti i formati carta. Con un formato carta specifico selezionato, il valore impostato diventa la somma del valore inserito e del valore specificato in precedenza per Offset tutti i form.

  1. Premere Regolazione nella schermata MACCHINA per visualizzare la schermata Menu Regolazione.

  2. Premere in sequenza Regolazione Finisher, Regol.unità pinzatore sella e Regolazione rifilatura.

  3. Selezionare il formato da regolare usando down o up.

  4. Cliccare su Modo stampa.

  5. Caricare la carta con il formato da regolare, quindi selezionare quel vassoio.

  6. Premere Avvio sul pannello di controllo.

    Verrà prodotto un modello campione.

    AVVISO

    • Senza il vassoio della pinzatrice a stella estratto, la macchina non inizia a stampare neanche se si preme Avvio nel pannello di controllo. Assicurarsi di estrarre il cassetto della pinzatrice a sella.

  7. Verificare la rifilatura (a) della carta stampata.

    Tolleranza: a = 2 mm o superiore

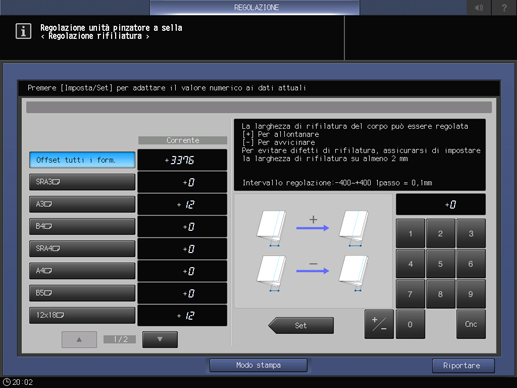

  8. Se occorre una regolazione, premere Uscita Stampa per tornare alla schermata Regolazione rifilatura.

  9. Usare il tastierino del pannello a sfioramento per inserire il valore impostato.

    • spiegazione aggiuntivaUsare + / - per impostare il valore su positivo o negativo.

    • spiegazione aggiuntivaPremere Imp per modificare il valore corrente.

    • spiegazione aggiuntivaIntervallo di regolazione: da -400 (Per avvicinare) a +400 (Per allontare) (1 passo = 0,1 mm)

    • spiegazione aggiuntivaInserire il valore in modo che la carta copertina sia tagliata di 2,0 mm o più. Se la larghezza di rifilatura è inferiore a 2,0 mm, l'operazione di rifilatura potrebbe non essere eseguita correttamente.

  10. Ripetere i punti da 4 a 9 fino a ottenere il risultato desiderato.

  11. Premere Riportare.

    La schermata torna alla schermata Menu Regol.unità pinzatore sella.
