Reg. posiz rifilatore

Regolare la rifilatura laterale nell'Unità di rifilatura TU-503 installata sulla Pinzatrice a sella SD-513.

Oggetti di regolazione: fronte, retro

1. Premere Regolazione nella schermata MACCHINA per visualizzare la schermata Menu Regolazione.

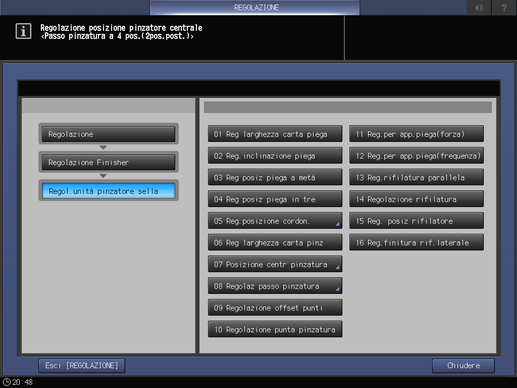

2. Premere in sequenza Regolazione Finisher, Regol.unità pinzatore sella e Reg. posiz rifilatore.

3. Selezionare Fronte o Retro.

4. Cliccare su Modo stampa.

5. Caricare carta A3 short edge feed o 11 17 short edge feed in qualsiasi vassoio, quindi selezionare il pulsante di quel vassoio.

6. Premere Avvio sul pannello di controllo.

   Verrà prodotto un modello campione.

7. Misurare la lunghezza della carta in uscita, "a", quindi verificare la differenza tra il valore di misurazione e il valore impostato.

   Tolleranza: a = valore di impostazione -a = ± 0,5 mm o inferiore

8. Se occorre una regolazione, premere Uscita Stampa per tornare alla schermata Reg. posiz rifilatore.

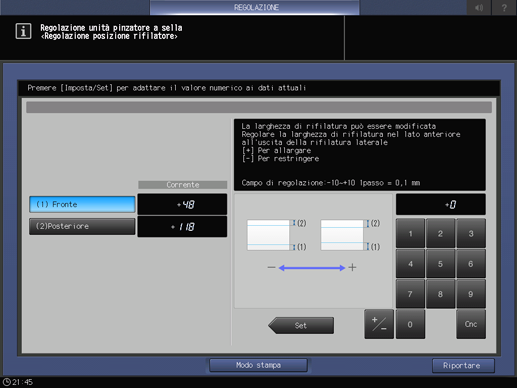

9. Usare il tastierino del pannello a sfioramento per inserire il valore impostato.

   • spiegazione aggiuntivaUsare + / - per impostare il valore su positivo o negativo.

   • spiegazione aggiuntivaPremere Imp per modificare il valore corrente.

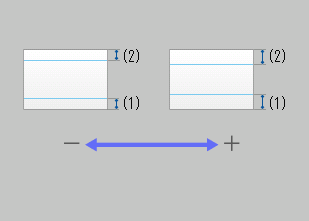

   • spiegazione aggiuntivaIntervallo di regolazione: da -10 (Per avvicinare) a +10 (Per Allontanare) (1 passo = 0,1 mm)



10. Ripetere i punti da 4 a 9 fino a ottenere il risultato desiderato.

11. Premere Riportare.

    La schermata torna alla schermata Menu Regol.unità pinzatore sella.
