Reg. posiz. verticale forat.

Regola la posizione verticale della foratura effettuata dall'Unità di piegatura FD‑503. Regolare la distanza tra i fori e il bordo della carta.

Oggetti della regolazione:
2 fori: Offset tutti i form., A3 short edge feed, B4 short edge feed, SRA4 short edge feed, A4 short edge feed, B5 short edge feed, A4 long edge feed, A5 short edge feed, B5 long edge feed, A5 long edge feed, 12 18 short edge feed, 11 17 short edge feed, 8,5 14 short edge feed, 8,5 11 short edge feed, 8,5 11 long edge feed, 8 13 short edge feed, 8K short edge feed, 16K short edge feed, 16K long edge feed, 9 11 long edge feed

3 fori/4 fori: Offset tutti i form., A3 short edge feed, B4 short edge feed, A4 long edge feed, B5 long edge feed, 12 18 short edge feed, 11 17 short edge feed, 8,5 11 long edge feed, 8K short edge feed, 16K long edge feed, 9 11 long edge feed

AVVISO

  • Se si specifica un valore numerico per Offset tutti i form., è applicato a tutti i formati carta. Con un formato carta specifico selezionato, il valore impostato diventa la somma del valore inserito e del valore specificato in precedenza per Offset tutti i form.

  1. Premere Regolazione nella schermata MACCHINA per visualizzare la schermata Menu Regolazione.

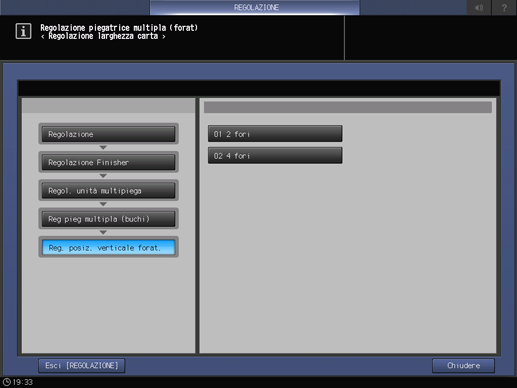

  2. Premere in sequenza Regolazione Finisher, Regol. unita multipiega, Reg pieg multipla (buchi), e Reg. posiz. verticale forat.

  3. Selezionare 2 fori, 3 fori, o 4 fori.

  4. Selezionare il formato da regolare usando down o up.

  5. Cliccare su Modo stampa.

  6. Caricare la carta con il formato da regolare, quindi selezionare quel vassoio.

  7. Premere Avvio sul pannello di controllo.

    Verrà prodotto un modello campione.

  8. Misurare la distanza (a) dal bordo della carta stampata al centro dei fori.

    Numero di fori praticati

    Tolleranza

    2 fori/4 fori

    10,5 mm ± 4,0 mm o più

    3 fori

    9,5 mm ± 4,0 mm o più

  9. Se occorre una regolazione, premere Uscita Stampa per tornare alla schermata Regola posizione verticale foro.

  10. Usare il tastierino del pannello a sfioramento per inserire il valore impostato.

    • spiegazione aggiuntivaUsare + / - per impostare il valore su positivo o negativo.

    • spiegazione aggiuntivaPremere Imp per modificare il valore corrente.

    • spiegazione aggiuntivaIntervallo di regolazione: da -40 (Per spostare verso il centro) a +40 (Per spostare verso il bordo carta) (1 passo = 0,1 mm)

    2 fori

    3 fori

    4 fori

  11. Ripetere i punti da 5 a 10 fino a ottenere il risultato desiderato.

  12. Premere Riportare.

    La schermata torna alla schermata Regola posizione verticale foro.
