Reg.larghezza carta pinz.
Regolare la larghezza delle guide di uscita della Pinzatrice a sella SD-506 da usare nella modalità Pinzatura per ridurre il disallineamento e la distorsione nella carta.
Oggetti di regolazione: Offset tutti i form., SRA3 short edge feed, A3 short edge feed, B4 short edge feed, SRA4 short edge feed, A4 short edge feed, B5 short edge feed, 12 18 short edge feed, 11 17 short edge feed, 8,5 14 short edge feed, 8,5 11 short edge feed, 8 13 short edge feed, 8K short edge feed, 16K short edge feed, Personalizzato (da 380 a 463 mm), Personalizzato (da 257 a 379 mm)
AVVISO
Se si specifica un valore numerico per Offset tutti i form., è applicato a tutti i formati carta. Con un formato carta specifico selezionato, il valore impostato diventa la somma del valore inserito e del valore specificato in precedenza per Offset tutti i form.
Premere Regolazione nella schermata MACCHINA per visualizzare la schermata Menu Regolazione.
Premere in sequenza Regolazione Finisher, Regol.unità pinzatore sella e Reg larghezza carta pinz.
Selezionare il formato da regolare usando down o up.
Cliccare su Modo stampa.
Caricare la carta con il formato da regolare, quindi selezionare quel vassoio.
Premere Avvio sul pannello di controllo.
Verrà prodotto un modello campione.
AVVISO
Senza il vassoio della pinzatrice a stella estratto, la macchina non inizia a stampare neanche se si preme Avvio nel pannello di controllo. Assicurarsi di estrarre il cassetto della pinzatrice a sella.
Verificare se la serie pinzata presenta un disallineamento (a), (causato se la larghezza della carta specificata è maggiore della larghezza effettiva.) o è curvato (b). (Causato se la larghezza della carta specificata è inferiore alla larghezza effettiva.)
Tolleranza: a = 1 mm o inferiore

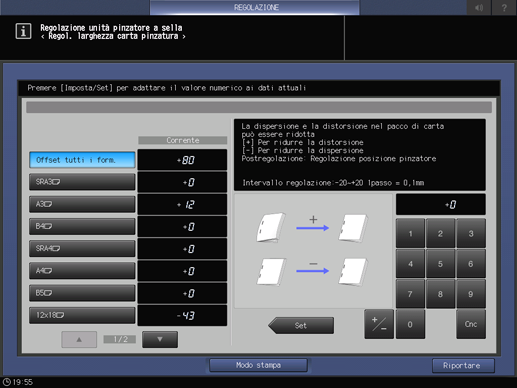

Se occorre una regolazione, premere Uscita Stampa per tornare alla schermata Regol larghezza carta pinzatura.
Usare il tastierino del pannello a sfioramento per inserire il valore impostato.
spiegazione aggiuntivaUsare + / - per impostare il valore su positivo o negativo.
spiegazione aggiuntivaPremere Imp per modificare il valore corrente.
spiegazione aggiuntivaIntervallo di regolazione: da -20 (Per ridurre la dispersione) a +20 (Per ridurre la distorsione) (1 passo = 0,1 mm)
spiegazione aggiuntivaLa regolazione della larghezza carta per la pinzatura è soggetta ai seguenti criteri, in funzione dell'effettiva larghezza della carta. Per i formati carta di meno di 222 mm di larghezza effettiva, come il formato A4 short edge feed, il passo pinzatura è impostato automaticamente su 91 mm, anche se si inserisce un valore di regolazione per renderlo 91 mm o meno.
Larghezza carta corrente
Valore minimo
Valore massimo
Inferiore a 222 mm
91 mm
Larghezza corrente meno 91 mm
Da 222 mm a 290 mm
Non limitato
Non limitato
Superiore a 290 mm
Non limitato
165 mm
Ripetere i punti da 4 a 9 fino a ottenere il risultato desiderato.
Premere Riportare.
La schermata torna alla schermata Menu Regol.unità pinzatore sella.
