Regolazione centro
Regolare la posizione dell'immagine in direzione trasversale al motore della stampante.
Oggetti di regolazione: Da Vassoio1 a Vassoio9, ADU, da Offset Vassoio1 grande a Offset Vassoio9 grande, da Offset Vassoio1 piccolo a Offset Vassoio9 piccolo, Offset comune grande (ADU), Offset spesso grande (ADU), Offset comune piccolo (ADU), Offset spesso piccolo (ADU), Offset comune 8,5 5,5 (ADU), Offset spesso 8,5 5,5 (ADU)
AVVISO
Eseguire questa regolazione dopo aver completato la Regolazione Zoom CD.
Premere Regolazione nella schermata MACCHINA per visualizzare la schermata Menu Regolazione.

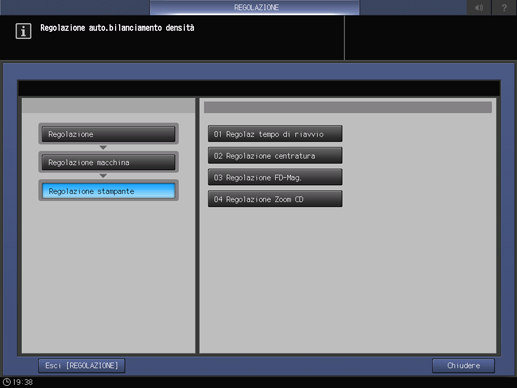

Premere in sequenza Regolazione macchina, Regolazione stampante e Regolazione centratura.

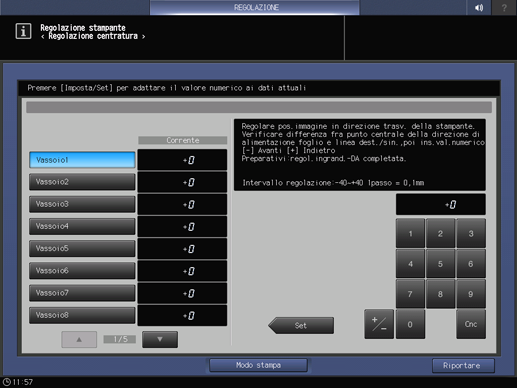

Premere il tasto corrispondente all'elemento da regolare.
Cliccare su Modo stampa.
Caricare carta A3 short edge feed o 11 17 short edge feed in qualsiasi vassoio, quindi selezionare tale vassoio.
Premere Avvio sul pannello di controllo.
Verrà prodotto un modello campione.
spiegazione aggiuntivaSul lato anteriore del grafico sarà stampato il contrassegno
a indicare quale vassoio è usato per stampare il grafico. Per informazioni dettagliate, fare riferimento a Grafico.

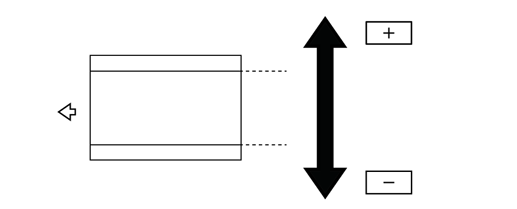

Piegare la carta stampata al centro in direzione trasversale, e verificare il disallineamento della linea centrale della stampa dalla linea di piegatura.
Intervallo consentito: entro 0 mm ± 1,5 mm
Se occorre una regolazione, premere Uscita Stampa per tornare alla schermata Regolazione centratura.
Usare il tastierino del pannello a sfioramento o il tastierino nel pannello di controllo per inserire i dati di impostazione.
spiegazione aggiuntivaUsare + / - per impostare il valore su positivo o negativo.
spiegazione aggiuntivaPremere Imp per modificare il valore corrente.
spiegazione aggiuntivaIntervallo di regolazione: da -40 (Fronte) a +40 (Retro) (1 passo = 0,1 mm)
Ripetere i punti da 4 a 9 fino a ottenere il risultato desiderato.
Premere Riportare.
La schermata torna alla schermata Menu Regolazione stampante.
