Reg.finitura rif.laterale

Regolare la rifilatura laterale dell'Unità di rifilatura TU-503 installata sulla Pinzatrice a sella SD-513 per ridurre l'inclinazione o la piegatura nella parte rifilata.

1. Premere Regolazione nella schermata MACCHINA per visualizzare la schermata Menu Regolazione.

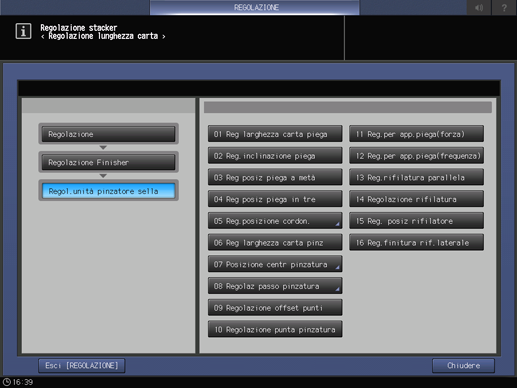

2. Premere in sequenza Regolazione Finisher, Regol.unità pinzatore sella e Reg.finitura rif.laterale.

3. Cliccare su Modo stampa.

4. Caricare carta A3 short edge feed o 11 17 short edge feed in qualsiasi vassoio, quindi selezionare il pulsante di quel vassoio.

5. Premere Avvio sul pannello di controllo.

   Verrà prodotto un modello campione.

6. Verificare la parte rifilata per accertare l'assenza di inclinazione o piegatura.

7. Premere Uscita Stampa per tornare alla schermata Reg.finitura rif.laterale.

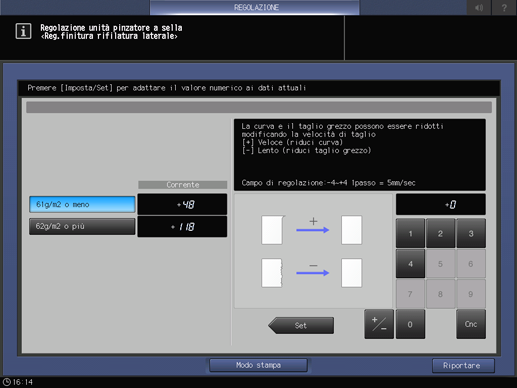

8. Se occorre una regolazione, usare il tastierino del pannello a sfioramento per inserire il valore impostato.

   • spiegazione aggiuntivaIntervallo di regolazione: da -4 (Lento (riduci taglio approssimativo)) a +4 (Veloce (riduci curva)) (1 passo = 5 mm/sec.)

   • spiegazione aggiuntivaUsare + / - per impostare il valore su positivo o negativo.

9. Premere Imp per modificare il valore corrente.

10. Ripetere i punti da 3 a 9 fino a ottenere il risultato desiderato.

11. Premere Riportare.

    La schermata torna alla schermata Menu Regol.unità pinzatore sella.
