Regolaz passo pinzatura
Passo pinzatura a 2 posizioni
Regolare il passo pinzatura a 2 posizioni nella Pinzatrice a sella SD-513.
Oggetti di regolazione: Offset tutti i form., SRA3 short edge feed, A3 short edge feed, B4 short edge feed, SRA4 short edge feed, A4 short edge feed, B5 short edge feed, 12 18 short edge feed, 11 17 short edge feed, 8,5 14 short edge feed, 8,5 11 short edge feed, 8 13 short edge feed, 8K short edge feed, 16K short edge feed, Personalizzato (da 380 a 488 mm), Personalizzato (da 257 a 379 mm), 13 19 short edge feed
AVVISO
Se si specifica un valore numerico per Offset tutti i form., è applicato a tutti i formati carta. Con un formato carta specifico selezionato, il valore impostato diventa la somma del valore inserito e del valore specificato in precedenza per Offset tutti i form.
Premere Regolazione nella schermata MACCHINA per visualizzare la schermata Menu Regolazione.

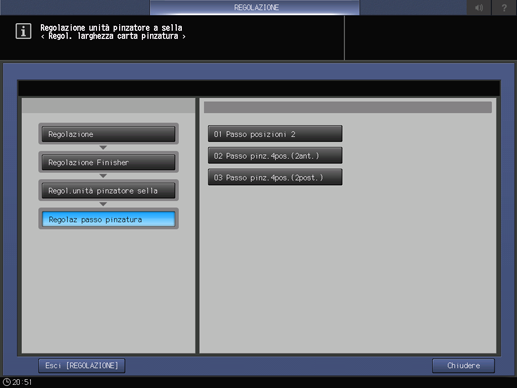

Premere in sequenza Regolazione Finisher, Regol.unità pinzatore sella, Regolaz passo pinzatura, e 2 Punti Pinzatura.
Selezionare il formato da regolare usando down o up.
Cliccare su Modo stampa.
Caricare la carta con il formato da regolare, quindi selezionare quel vassoio.
Premere Avvio sul pannello di controllo.
Verrà prodotto un modello campione.

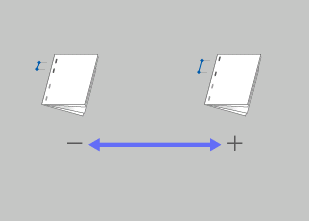

Controllare il passo di pinzatura (a) del campione.
Se occorre una regolazione, premere Uscita Stampa per tornare alla schermata Regolaz passo pinzatura.
Usare il tastierino del pannello a sfioramento per inserire il valore impostato.
spiegazione aggiuntivaUsare + / - per impostare il valore su positivo o negativo.
spiegazione aggiuntivaPremere Imp per modificare il valore corrente.
spiegazione aggiuntivaIntervallo di regolazione: da -20 (Per accorciare) a +20 (Per allungare) (1 passo = 1,0 mm)
Ripetere i punti da 4 a 9 fino a ottenere il risultato desiderato.
Premere Riportare.
La schermata torna alla schermata Menu Regolaz passo pinzatura.
Passo in due posizioni sul bordo anteriore per la pinzatura 4 punti
Regolare il passo in due posizioni sul bordo anteriore per la pinzatura 4 punti nella Pinzatrice a sella SD-513.
Oggetti di regolazione: Offset tutti i form., B4 short edge feed, 8K short edge feed, 11 17 short edge feed, A3 short edge feed, Personalizzato (da 380 a 488 mm), Personalizzato (da 257 a 379 mm)
AVVISO
Se si specifica un valore numerico per Offset tutti i form., è applicato a tutti i formati carta. Con un formato carta specifico selezionato, il valore impostato diventa la somma del valore inserito e del valore specificato in precedenza per Offset tutti i form.
Premere Regolazione nella schermata MACCHINA per visualizzare la schermata Menu Regolazione.
Premere in sequenza Regolazione Finisher, Regol.unità pinzatore sella, Regolaz passo pinzatura, e Passo pinz.4pos.(2ant.).
Selezionare il formato da regolare.
Cliccare su Modo stampa.
Caricare la carta con il formato da regolare, quindi selezionare quel vassoio.
Premere Avvio sul pannello di controllo.
Verrà prodotto un modello campione.

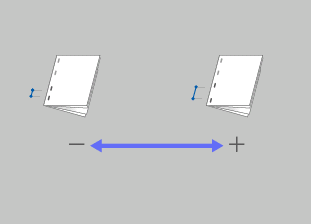

Per il formato carta, verificare il passo in due posizioni sul bordo anteriore per la pinzatura 4 punti.
Se occorre una regolazione, premere Uscita Stampa per tornare alla schermata Regolaz passo pinzatura.

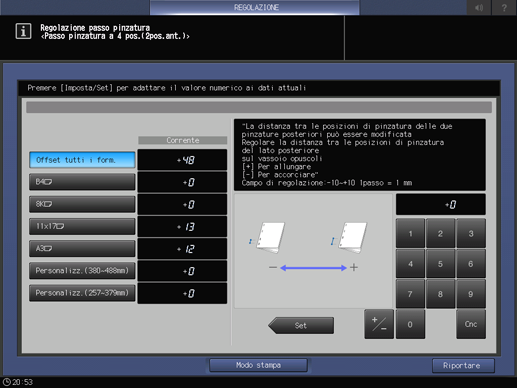

Usare il tastierino del pannello a sfioramento per inserire il valore impostato.
spiegazione aggiuntivaUsare + / - per impostare il valore su positivo o negativo.
spiegazione aggiuntivaPremere Imp per modificare il valore corrente.
spiegazione aggiuntivaIntervallo di regolazione: da -10 (Per accorciare) a +10 (Per allungare) (1 passo = 1,0 mm)
Ripetere i punti da 4 a 9 fino a ottenere il risultato desiderato.
Premere Riportare.
La schermata torna alla schermata Menu Regolaz passo pinzatura.
Passo in due posizioni sul bordo posteriore per la pinzatura 4 punti
Regolare il passo in due posizioni sul bordo posteriore per la pinzatura 4 punti nella Pinzatrice a sella SD-513.
Oggetti di regolazione: Offset tutti i form., B4 short edge feed, 8K short edge feed, 11 17 short edge feed, A3 short edge feed, Personalizzato (da 380 a 488 mm), Personalizzato (da 257 a 379 mm)
AVVISO
Se si specifica un valore numerico per Offset tutti i form., è applicato a tutti i formati carta. Con un formato carta specifico selezionato, il valore impostato diventa la somma del valore inserito e del valore specificato in precedenza per Offset tutti i form.
Premere Regolazione nella schermata MACCHINA per visualizzare la schermata Menu Regolazione.
Premere in sequenza Regolazione Finisher, Regol.unità pinzatore sella, Regolaz passo pinzatura, e Passo pinz.4pos.(2post.).
Selezionare il formato da regolare.
Cliccare su Modo stampa.
Caricare la carta con il formato da regolare, quindi selezionare quel vassoio.
Premere Avvio sul pannello di controllo.
Verrà prodotto un modello campione.
Per il formato carta, verificare il passo in due posizioni sul bordo posteriore per la pinzatura 4 punti.
Se occorre una regolazione, premere Uscita Stampa per tornare alla schermata Regolaz passo pinzatura.
Usare il tastierino del pannello a sfioramento per inserire il valore impostato.
spiegazione aggiuntivaUsare + / - per impostare il valore su positivo o negativo.
spiegazione aggiuntivaPremere Imp per modificare il valore corrente.
spiegazione aggiuntivaIntervallo di regolazione: da -10 (Per accorciare) a +10 (Per allungare) (1 passo = 1,0 mm)
Ripetere i punti da 4 a 9 fino a ottenere il risultato desiderato.
Premere Riportare.
La schermata torna alla schermata Menu Regolaz passo pinzatura.
