Reg.posizione cordon.
Cordonatura a metà
Spostare la posizione cordonatura a metà nell'Unità Scanalatura CR-101 installata sulla Pinzatrice a sella SD-513. Regolare la distanza dal bordo della copertina della faccia superiore alla posizione di scanalatura.
Oggetti di regolazione: Offset tutti i form., SRA3 short edge feed, A3 short edge feed, B4 short edge feed, SRA4 short edge feed, A4 short edge feed, B5 short edge feed, 12 18 short edge feed, 11 17 short edge feed, 8,5 14 short edge feed, 8,5 11 short edge feed, 8 13 short edge feed, 8K short edge feed, 16K short edge feed, Personalizzato (da 380 a 488 mm), Personalizzato (da 257 a 379 mm), 13 19 short edge feed
AVVISO
Se si specifica un valore numerico per Offset tutti i form., è applicato a tutti i formati carta. Con un formato carta specifico selezionato, il valore impostato diventa la somma del valore inserito e del valore specificato in precedenza per Offset tutti i form.
AVVISO
Eseguire questa regolazione dopo aver completato la Reg posiz piega a metà.
AVVISO
Anche dopo la regolazione della posizione di scanalatura, potrebbe verificarsi un disallineamento tra la posizione di piegatura e la posizione di scanalatura a seconda del peso della carta. In questo caso, riprovare questa regolazione in modo che la posizione di piegatura coincida con la posizione di scanalatura.
Premere Regolazione nella schermata MACCHINA per visualizzare la schermata Menu Regolazione.

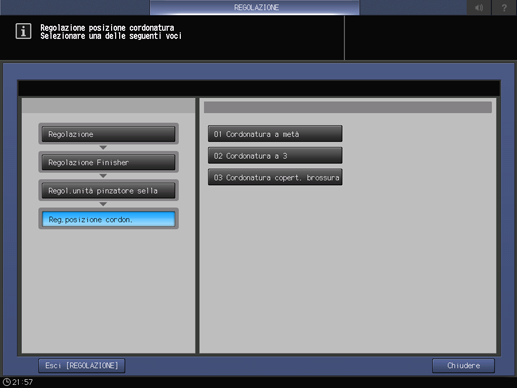

Premere in sequenza Regolazione Finisher, Regol.unità pinzatore sella, Reg.posizione cordon., e Cordonatura a metà.
Selezionare il formato da regolare usando down o up.
Cliccare su Modo stampa.
Caricare la carta con il formato da regolare, quindi selezionare quel vassoio.
Premere Avvio sul pannello di controllo.
Verrà prodotto un modello campione.

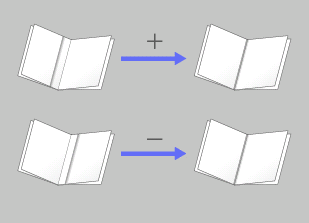

Misurare il disallineamento tra una linea di piegatura nella carta emessa e le posizioni di scanalatura.
Tolleranza: a = ± 1 mm o meno
[1] Linea di piegatura [2] Bordo scanalatura

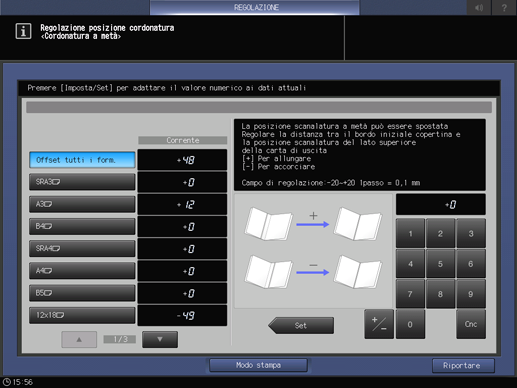

Se occorre una regolazione, premere Uscita Stampa per tornare alla schermata Regolazione cordonatura a metà.
Usare il tastierino del pannello a sfioramento per inserire il valore impostato.
spiegazione aggiuntivaUsare + / - per impostare il valore su positivo o negativo.
spiegazione aggiuntivaPremere Imp per modificare il valore corrente.
spiegazione aggiuntivaIntervallo di regolazione: da -20 (Per accorciare) a +20 (Per allungare) (1 passo = 0,1 mm)
Ripetere i punti da 4 a 9 fino a ottenere il risultato desiderato.
Premere Riportare.
La schermata torna alla schermata Menu Reg.posizione cordon.
Cordonatura a 3
Spostare la posizione cordonatura a 3 nell'Unità Scanalatura CR-101 installata sulla Pinzatrice a sella SD-513. Sia per la posizione di scanalatura della Piega 1, sia per la posizione di scanalatura della Piega 2, regolare la distanza dal bordo della carta alla posizione di scanalatura.
Oggetti di regolazione: Offset tutti i form., A4 short edge feed, 8,5 11 short edge feed
AVVISO
Se si specifica un valore numerico per Offset tutti i form., è applicato a tutti i formati carta. Con un formato carta specifico selezionato, il valore impostato diventa la somma del valore inserito e del valore specificato in precedenza per Offset tutti i form.
Eseguire questa regolazione dopo aver completato la Reg posiz piega in tre.
Anche dopo la regolazione della posizione di scanalatura, potrebbe verificarsi un disallineamento tra la posizione di piegatura e la posizione di scanalatura a seconda del peso della carta. In questo caso, riprovare questa regolazione in modo che la posizione di piegatura coincida con la posizione di scanalatura.
Qualsiasi posizione di scanalatura fa sì che la posizione di piega in 3 sia portata alla posizione di scanalatura, ed è possibile modificare la posizione di piegatura.
In questo caso, specificare la Reg posiz piega in tre per determinare la posizione della piega a tre, quindi seguire i passaggi descritti di seguito per regolare la posizione di scanalatura.
1. Spostare largamente la posizione di scanalatura dalla posizione di piega a 3. Spostare la posizione di scanalatura nella direzione negativa (-) o positiva (+), in modo che ogni posizione corrente si sposti secondo un valore massimo quando si emette la carta.
2. Verificare la carta in uscita, quindi misurare la distanza dalla posizione di scanalatura sulla carta in uscita alla posizione della scanalatura desiderata.
3. Inserire la distanza di misurazione precedente nel valore di impostazione della Reg.posizione cordon.
Per informazioni dettagliate sulla procedura di impostazione, fare riferimento a quanto segue.
Premere Regolazione nella schermata MACCHINA per visualizzare la schermata Menu Regolazione.
Premere in sequenza Regolazione Finisher, Regol.unità pinzatore sella, Reg.posizione cordon., e Cordonatura a 3.
Selezionare il formato da regolare.
Cliccare su Modo stampa.
Caricare la carta con il formato da regolare, quindi selezionare quel vassoio.
Premere Avvio sul pannello di controllo.
Verrà prodotto un modello campione.
Misurare il disallineamento tra una linea di piegatura nella carta emessa e le posizioni di scanalatura.
Tolleranza: a = ± 1 mm o meno
[1] Linea di piegatura [2] Bordo scanalatura
Se occorre una regolazione, premere Uscita Stampa per tornare alla schermata Regolazione cordonatura a 3.

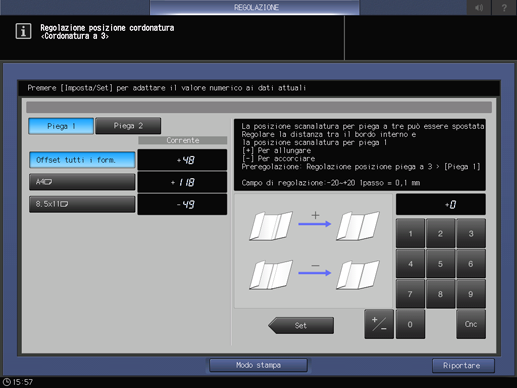

Selezionare Piega 1, quindi usare il tastierino del pannello a sfioramento per inserire il valore specificato.
spiegazione aggiuntivaUsare + / - per impostare il valore su positivo o negativo.
spiegazione aggiuntivaPremere Imp per modificare il valore corrente.
spiegazione aggiuntivaIntervallo di regolazione (Piega 1): da -20 (Per accorciare) a +20 (Per allungare) (1 passo = 0,1 mm)
spiegazione aggiuntivaRegolare la lunghezza tra il bordo interno e la posizione di scanalatura della Piega 1.

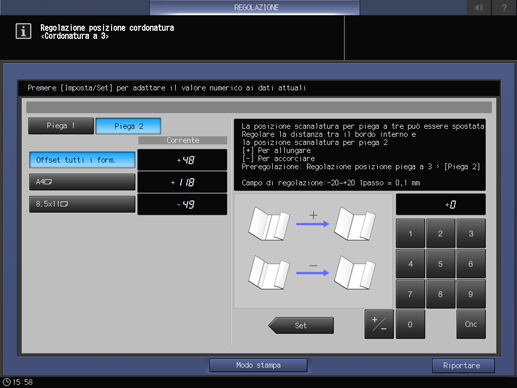

Selezionare Piega 2, quindi usare il tastierino del pannello a sfioramento per inserire il valore specificato.
spiegazione aggiuntivaUsare + / - per impostare il valore su positivo o negativo.
spiegazione aggiuntivaPremere Imp per modificare il valore corrente.
spiegazione aggiuntivaIntervallo di regolazione (Piega 2): da -20 (Per accorciare) a +20 (Per allungare) (1 passo = 0,1 mm)
spiegazione aggiuntivaRegolare la lunghezza tra il bordo interno e la posizione di scanalatura della Piega 2.
Ripetere i punti da 4 a 10 fino a ottenere il risultato desiderato.
Premere Riportare.
La schermata torna alla schermata Menu Reg.posizione cordon.
Posizione scanalatura copertina brossura
Spostare la posizione della scanalatura copertina brossura nell'Unità Scanalatura CR-101 installata sulla Pinzatrice a sella SD-513 (con la Brossuratrice PB-503 installata). La posizione della scanalatura copertina brossura è controllata in modo che la posizione che corrisponde allo spessore del dorso della copertina brossura sia impostata sulla posizione di riferimento. Sia per la prima posizione di scanalatura, sia per la seconda, regolare la distanza dal bordo della carta alla posizione di scanalatura.
Oggetti di regolazione: Offset tutti i form., SRA3 short edge feed, A3 short edge feed, B4 short edge feed, SRA4 short edge feed, A4 short edge feed, B5 short edge feed, 12 18 short edge feed, 11 17 short edge feed, 8,5 14 short edge feed, 8,5 11 short edge feed, 8 13 short edge feed, 8K short edge feed, 16K short edge feed, Personalizzato (da 380 a 488 mm), Personalizzato (da 257 a 379 mm), 13 19 short edge feed
AVVISO
Se si specifica un valore numerico per Offset tutti i form., è applicato a tutti i formati carta. Con un formato carta specifico selezionato, il valore impostato diventa la somma del valore inserito e del valore specificato in precedenza per Offset tutti i form.
Premere Regolazione nella schermata MACCHINA per visualizzare la schermata Menu Regolazione.
Premere in sequenza Regolazione Finisher, Regol.unità pinzatore sella, Reg.posizione cordon., e Cordonatura copert. brossura.
Selezionare il formato da regolare usando down o up.
Cliccare su Modo stampa.
Caricare la carta con il formato da regolare, quindi selezionare quel vassoio.
Premere Avvio sul pannello di controllo.
Verrà prodotto un modello campione.

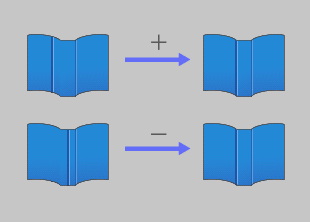

Misurare il disallineamento tra la linea di piegatura nella carta emessa e le posizioni di scanalatura.
Se occorre una regolazione, premere Uscita Stampa per tornare alla schermata Regolazione cordonatura copert. brossura.

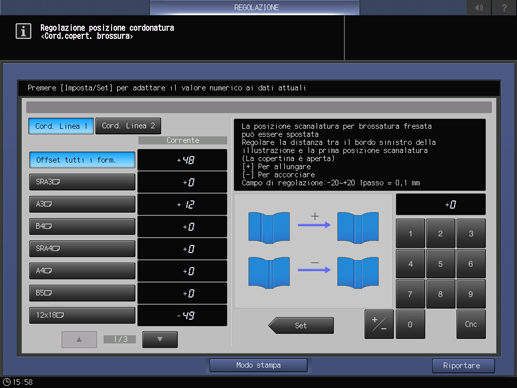

Selezionare Cord. Linea 1, quindi inserire il valore impostato utilizzando il tastierino numerico visualizzato sullo schermo.
spiegazione aggiuntivaUsare + / - per impostare il valore su positivo o negativo.
spiegazione aggiuntivaPremere Imp per modificare il valore corrente.
spiegazione aggiuntivaIntervallo di regolazione: da -20 (Per accorciare) a +20 (Per allungare) (1 passo = 0,1 mm)
spiegazione aggiuntivaRegolare la lunghezza dal bordo carta sul lato sinistro della faccia superiore della copertina brossura alla prima posizione di scanalatura.

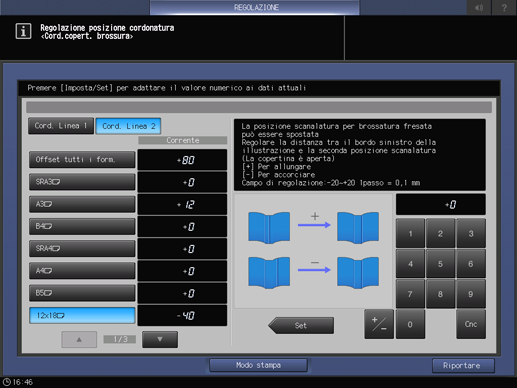

Selezionare Cord. Linea 2, quindi inserire il valore impostato utilizzando il tastierino numerico visualizzato sullo schermo.
spiegazione aggiuntivaUsare + / - per impostare il valore su positivo o negativo.
spiegazione aggiuntivaPremere Imp per modificare il valore corrente.
spiegazione aggiuntivaIntervallo di regolazione: da -20 (Per accorciare) a +20 (Per allungare) (1 passo = 0,1 mm)
spiegazione aggiuntivaRegolare la lunghezza dal bordo carta sul lato sinistro della faccia superiore della copertina brossura alla seconda posizione di scanalatura.
Ripetere i punti da 4 a 10 fino a ottenere il risultato desiderato.
Premere Riportare.
La schermata torna alla schermata Menu Reg.posizione cordon.
