Posiz. pieg. piega&pinza
Regolare la posizione di piega a metà della funzione di piega & pinza nella Pinzatrice a sella SD-510 montata nel Finisher FS-532. Se la posizione di piega a metà non è compresa nell'intervallo consentito, eseguire questa regolazione.
Oggetti della regolazione:
Offset tutti i form., SRA3 short edge feed, 12 18 short edge feed, A3 short edge feed, 11 17 short edge feed, 8K short edge feed, B4 short edge feed, SRA4 short edge feed, 8,5 14 short edge feed, 8,5 11 short edge feed, B5 short edge feed, A4 short edge feed, 16K short edge feed, 8 13 short edge feed, 13 19 short edge feed, Personalizzato (da 380 a 488 mm), Personalizzato (da 240 a 379 mm)
AVVISO
Se si specifica un valore numerico per Offset tutti i form., è applicato a tutti i formati carta. Con un formato carta specifico selezionato, il valore impostato diventa la somma del valore inserito e del valore specificato in precedenza per Offset tutti i form.
Premere Regolazione nella schermata MACCHINA per visualizzare la schermata Menu Regolazione.

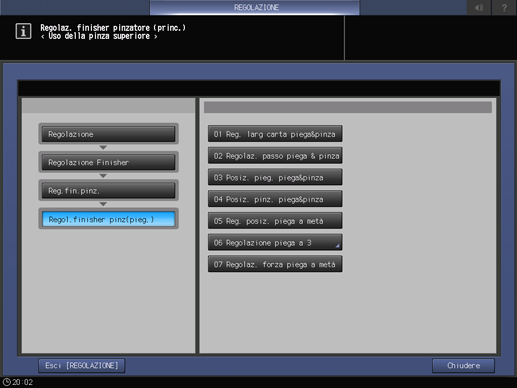

Premere in sequenza Regolazione Finisher, Reg.fin.pinz., Regol.finisher pinz(pieg.) e C.
Selezionare il formato da regolare usando down o up.
Cliccare su Modo stampa.
Caricare il formato carta selezionato al punto 3, quindi selezionare il tasto corrispondente a quel vassoio.
spiegazione aggiuntivaPer Impostazione di uscita, PiegaPinza è selezionato automaticamente.
Aprire il fermo del bordo iniziale del vassoio modalità, quindi premere Avvio nel pannello di controllo.
Verrà prodotto un modello campione.
Verificare il disallineamento (a) dei bordi della carta stampata.
Tolleranza: a = 1 mm o inferiore
Premere Uscita Stampa per tornare alla schermata Regol. posiz. pieg. piega&pinza.
Se occorre una regolazione, usare il tastierino del pannello a sfioramento per inserire il valore impostato.
spiegazione aggiuntivaIntervallo di regolazione: da -50 (A Estendi la faccia superiore) a +50 (A Riduci la faccia superiore)
(1 passo = 0,1 mm)
spiegazione aggiuntivaPremere + / - per impostare il valore su positivo o negativo.
Premere Imp per modificare l'impostazione con i dati correnti.
Ripetere i punti da 4 a 10 fino a ottenere il risultato desiderato.
Premere Riportare.
La schermata torna alla schermata Menu regol. finisher pinzatore (pieg.).
