Reg.ingrand.direz.di alim.
Regolare l'ingrandimento nella direzione di alimentazione della carta nel motore della stampante. Questo valore di regolazione costituirà la configurazione standard per la funzione Regolazione entrambe facciate nelle impostazioni carta.
Elementi oggetto di regolazione: FD-Mag. stampante, da Offset Vassoio1 (ADU) a Offset Vassoio9 (ADU)

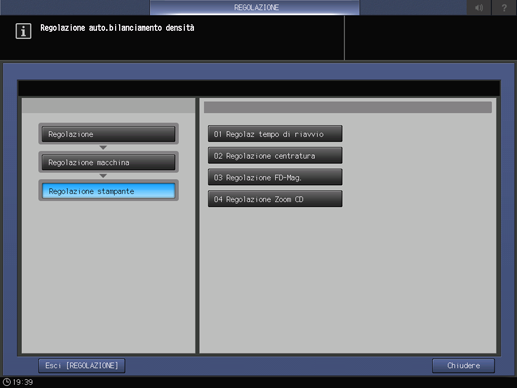

Premere Regolazione nella schermata MACCHINA per visualizzare la schermata Menu Regolazione.
Premere in sequenza Regolazione macchina, Regolazione stampante e Regolazione FD-Mag.
Premere il tasto corrispondente all'elemento da regolare.
Cliccare su Modo stampa.
Caricare carta A3 short edge feed o 11 17 short edge feed nel vassoio da regolare, quindi selezionare tale vassoio.
Premere Avvio sul pannello di controllo.
Verrà prodotto un modello campione.
spiegazione aggiuntivaSul lato anteriore del grafico sarà stampato il contrassegno
a indicare quale vassoio è usato per stampare il grafico. Per informazioni dettagliate, fare riferimento a Grafico.
Misurare l'ingrandimento ottenuto nella direzione di alimentazione della carta.
Intervallo consentito: ± 0,5% o meno (formato pieno)
Entro 205,7 mm ± 1 mm
Se occorre una regolazione, premere Uscita Stampa per tornare alla schermata Regolazione Zoom FD.
Usare il tastierino del pannello a sfioramento o il tastierino nel pannello di controllo per inserire i dati di impostazione.
spiegazione aggiuntivaUsare + / - per impostare il valore su positivo o negativo.
spiegazione aggiuntivaPremere Imp per modificare il valore corrente.
spiegazione aggiuntivaInterv. regolazione:
- FD-Mag. stampante: da -100 (Breve) a +100 (Lungo) (1 passo = 0,01%)
- Da Offset Vassoio1(ADU) a Offset Vassoio9 (ADU): da -80 (Breve) a ;20 (Lungo) (1 passo = 0,01%)
Ripetere i punti da 4 a 9 fino a ottenere il risultato desiderato.
Premere Riportare.
La schermata torna alla schermata Menu Regolazione stampante.
