Reg.larghezza carta pinz.
Regolare la larghezza delle guide di uscita della Pinzatrice a sella SD-513 da usare nella modalità Pinzatura per ridurre il disallineamento e la distorsione nella carta.
Oggetti di regolazione: Offset tutti i form., SRA3 short edge feed, A3 short edge feed, B4 short edge feed, SRA4 short edge feed, A4 short edge feed, B5 short edge feed, 12 18 short edge feed, 11 17 short edge feed, 8,5 14 short edge feed, 8,5 11 short edge feed, 8 13 short edge feed, 8K short edge feed, 16K short edge feed, Personalizzato (da 380 a 488 mm), Personalizzato (da 257 a 379 mm), 13 19 short edge feed
AVVISO
Se si specifica un valore numerico per Offset tutti i form., è applicato a tutti i formati carta. Con un formato carta specifico selezionato, il valore impostato diventa la somma del valore inserito e del valore specificato in precedenza per Offset tutti i form.
Premere Regolazione nella schermata MACCHINA per visualizzare la schermata Menu Regolazione.

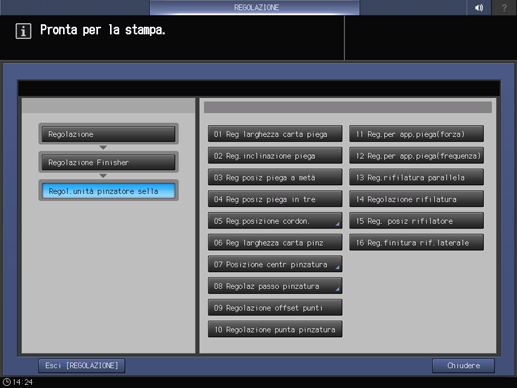

Premere in sequenza Regolazione Finisher, Regol.unità pinzatore sella e Reg larghezza carta pinz.

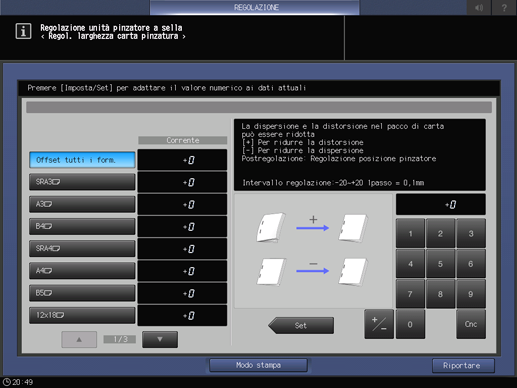

Selezionare il formato da regolare usando down o up.
Cliccare su Modo stampa.
Caricare la carta con il formato da regolare, quindi selezionare quel vassoio.
Premere Avvio sul pannello di controllo.
Verrà prodotto un modello campione.
Verificare se la serie pinzata presenta un disallineamento (a), (causato se la larghezza della carta specificata è maggiore della larghezza effettiva.) o è curvato (b). (Causato se la larghezza della carta specificata è inferiore alla larghezza effettiva.)
Tolleranza: a = 1 mm o inferiore
Se occorre una regolazione, premere Uscita Stampa per tornare alla schermata Regol larghezza carta pinzatura.
Usare il tastierino del pannello a sfioramento per inserire il valore impostato.
spiegazione aggiuntivaUsare + / - per impostare il valore su positivo o negativo.
spiegazione aggiuntivaPremere Imp per modificare il valore corrente.
spiegazione aggiuntivaIntervallo di regolazione: da -20 (Per ridurre la dispersione) a +20 (Per ridurre la distorsione) (1 passo = 0,1 mm)
Ripetere i punti da 4 a 9 fino a ottenere il risultato desiderato.
Premere Riportare.
La schermata torna alla schermata Menu Regol.unità pinzatore sella.
