Reg.rifilatura parallela
Regolare la planarità tra la linea di rifilatura e il bordo di taglio nella Pinzatrice a sella SD-513.
Oggetti di regolazione: fronte, retro
AVVISO
Questa regolazione è disponibile solo quando la Pinzatrice a sella SD-513 è dotata dell'Unità di piegatura FD-504.
Premere Regolazione nella schermata MACCHINA per visualizzare la schermata Menu Regolazione.

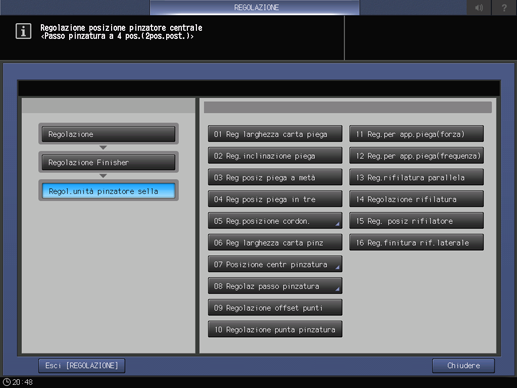

Premere in sequenza Regolazione Finisher, Regol.unità pinzatore sella e Reg. rifilatura parallela.

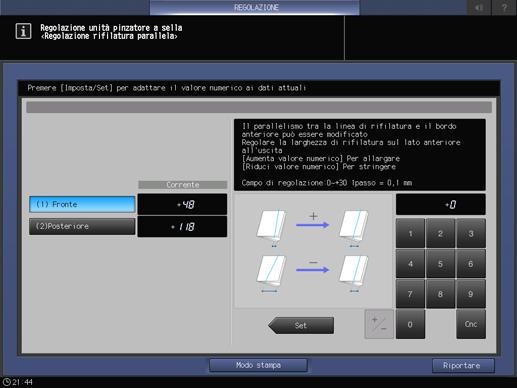

Selezionare Fronte o Retro.
Cliccare su Modo stampa.
Caricare A3 short edge feed in un vassoio, quindi selezionare il suddetto.
Premere Avvio sul pannello di controllo.
Verrà prodotto un modello campione.

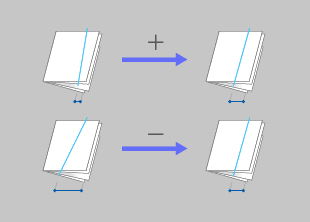

Misurare la planarità a del bordo di rifilatura.
Tolleranza: a = 4,0 mm o inferiore (quando 50 fogli sono piegati e pinzati in Piega & Pinza)
Se occorre una regolazione, premere Uscita Stampa per tornare alla schermata Reg.rifilatura parallela.
Usare il tastierino del pannello a sfioramento per inserire il valore impostato.
spiegazione aggiuntivaPremere Imp per modificare il valore corrente.
spiegazione aggiuntivaIntervallo di regolazione: da -0 (Per avvicinare) a +30 (Per Allontanare) (1 passo = 0,1 mm)
Ripetere i punti da 4 a 9 fino a ottenere il risultato desiderato.
Premere Riportare.
La schermata torna alla schermata Menu Regol.unità pinzatore sella.
