Reg posiz piega tre int
Regola le posizioni della piegatura nel modo Piega in tre interna determinate dall'Unità di piegatura FD‑503.
Oggetti di regolazione: Offset tutti i form., A3 short edge feed, B4 short edge feed, SRA4 short edge feed, A4 short edge feed, 12 18 short edge feed, 11 17 short edge feed, 8,5 14 short edge feed, 8,5 11 short edge feed, 8K short edge feed, Personalizzato (da 380 a 458 mm), Personalizzato (da 279 a 379 mm)
AVVISO
Quando si regola la Piega 1 e la Piega 2, accertarsi di iniziare con la regolazione della Piega 1.
AVVISO
Se si specifica un valore numerico per Offset tutti i form., è applicato a tutti i formati carta. Con un formato carta specifico selezionato, il valore impostato diventa la somma del valore inserito e del valore specificato in precedenza per Offset tutti i form.
Premere Regolazione nella schermata MACCHINA per visualizzare la schermata Menu Regolazione.

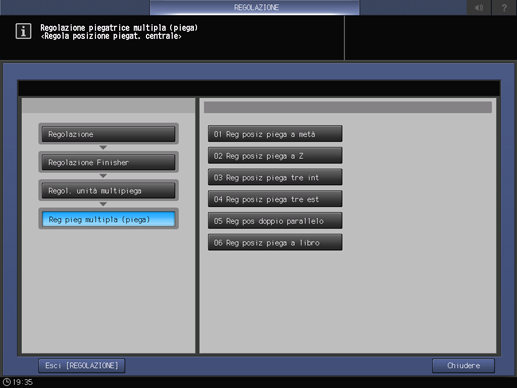

Premere in sequenza Regolazione Finisher, Regol. unità multipiega, Reg pieg multipla (piega), e Reg posiz piega tre int.
Selezionare il formato da regolare usando down o up.
Cliccare su Modo stampa.
Caricare la carta con il formato da regolare, quindi selezionare quel vassoio.
Premere Avvio sul pannello di controllo.
Verrà prodotto un modello campione.
Misurare le lunghezze (a) e (b) della carta stampata.
Intervallo consentito: a ± 1,5 mm, b ± 1,5 mm
Formato carta
a
b
A3 short edge feed
139,0 mm
142,0 mm
B4 short edge feed
120.3 mm
123.3 mm
SRA4 short edge feed
105,6 mm
108,6 mm
A4 short edge feed
98,0 mm
101,0 mm
12 18 short edge feed
151,4 mm
154,4 mm
11 17 short edge feed
142,9 mm
145,9 mm
8,5 14 short edge feed
117,5 mm
120,5 mm
8,5 11 short edge feed
92,1 mm
95,1 mm
8K short edge feed
129,0 mm
132,0 mm
[1] Piega 1 [2] Piega 2
Se occorre una regolazione, premere Uscita Stampa per tornare alla schermata Regolazione posizione piega a 3-in.

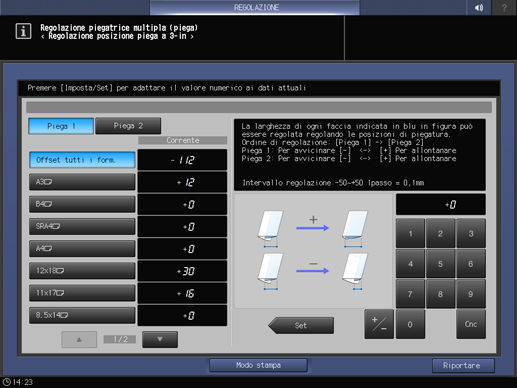

Selezionare Piega 1, quindi usare il tastierino del pannello a sfioramento per inserire il valore specificato.
spiegazione aggiuntivaUsare + / - per impostare il valore su positivo o negativo.
spiegazione aggiuntivaPremere Imp per modificare il valore corrente.
spiegazione aggiuntivaIntervallo di regolazione: da -50 (Per avvicinare) a +50 (Per allontanare) (1 passo = 0,1 mm)

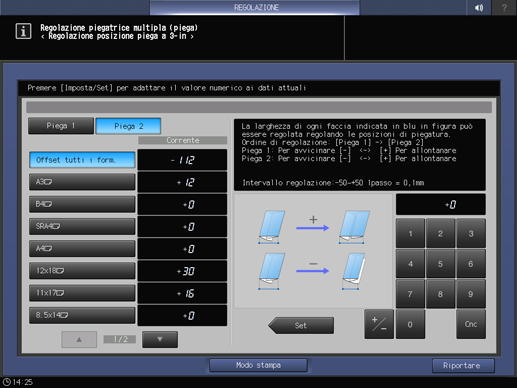

Selezionare Piega 2, quindi usare il tastierino del pannello a sfioramento per inserire il valore specificato.
spiegazione aggiuntivaUsare + / - per impostare il valore su positivo o negativo.
spiegazione aggiuntivaPremere Imp per modificare il valore corrente.
spiegazione aggiuntivaIntervallo di regolazione: da -50 (Per avvicinare) a +50 (Per allontanare) (1 passo = 0,1 mm)
Ripetere i punti da 4 a 10 fino a ottenere il risultato desiderato.
Premere Riportare.
La schermata torna alla schermata Regolazione piegatrice multipla (piega).
