Bilanciamento densità auto. Reg.
Tale regolazione contiene i seguenti tre tipi a seconda della configurazione del sistema.
Integrated Color Care Unit IQ-501 | Unità di alimentazione carta PF-711 | Periferica da regolare |
|---|---|---|
Montato | Montato | Integrated Color Care Unit IQ-501 |
Non montato | ||
Non montato | Montato | Scanner (Unità di alimentazione carta PF-711) |
Non montato | Colorimetro |
Suggerimenti
Quando l'Integrated Color Care Unit IQ-501 è installata nella macchina, è eseguita la regolazione automatica. Tuttavia, per stampare i grafici di prova, selezionare la schermata appropriata.
Quando l'Integrated Color Care Unit IQ-501 e l'Unità di alimentazione carta PF-711 non sono installate nella macchina, misurare i grafici stampati con il colorimetro, e inserire i valori misurati per eseguire regolazioni.
Questa sezione descrive la procedura di regolazione per mezzo della scanner dell'Unità di alimentazione carta PF-711 quando l'Unità di alimentazione carta PF-711 è installata nella macchina senza l'Integrated Color Care Unit IQ-501.
Emettere il diagramma di bilanciamento densità dalla macchina per eseguire la colorimetria utilizzando la funzione di scansione.
Premere Regolazione nella schermata MACCHINA per visualizzare la schermata Menu Regolazione.

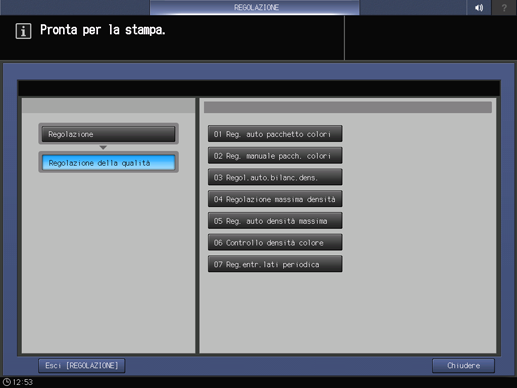

Premere in sequenza Regolazione della qualità e Regolazione auto. bilanci. densità.
Premere Emet.diag.

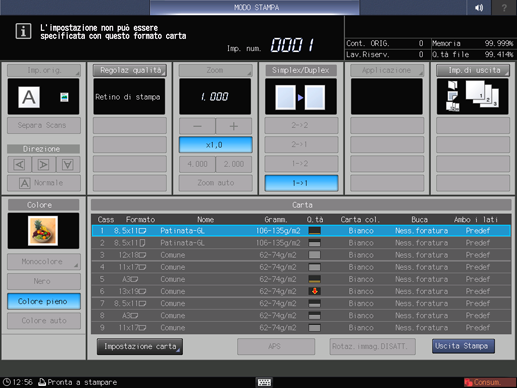

Premere Regolaz qualità.

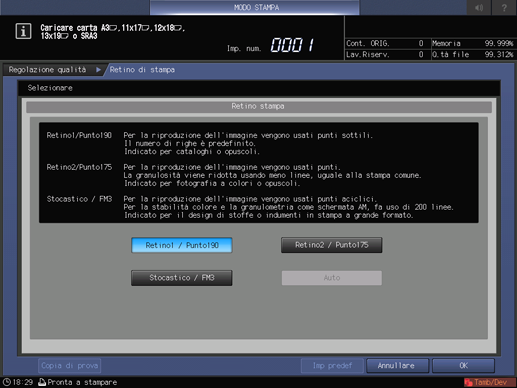

Premere right sul lato destro di Retino di stampa per visualizzare la schermata desiderata.
spiegazione aggiuntivaSe necessario, è possibile premere Retinatura per visualizzare la schermata Retinatura e selezionare una schermata. Selezionare una schermata e premere OK.
spiegazione aggiuntivaPremere Chiudere nella schermata Regolazione qualità.

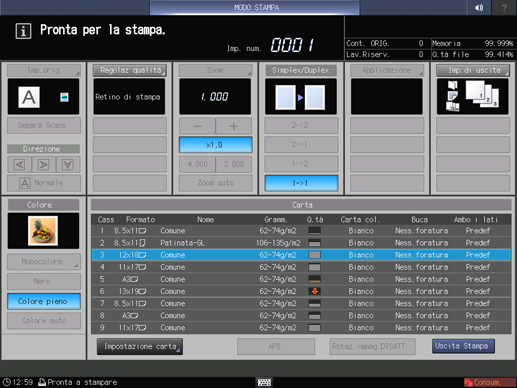

Selezionare un formato di carta per il grafico.
spiegazione aggiuntivaCaricare carta di formato A3 short edge feed, 11 17 short edge feed, 12 18 short edge feed, 13 19 short edge feed, o SRA3 short edge feed in un vassoio, e selezionare il pulsante sul vassoio.
Premere Avvio sul pannello di controllo.

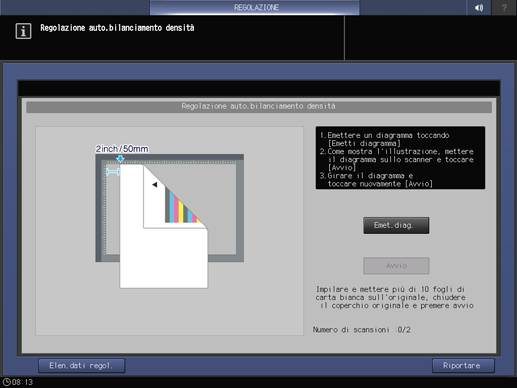

Viene stampato un diagramma di prova ed è visualizzatala schermata Regolazione auto. bilanci. densità.

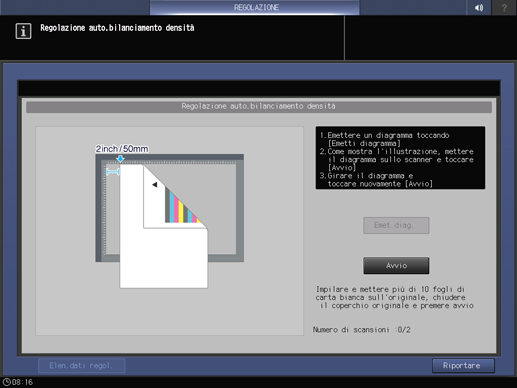

Caricare il diagramma della prova di stampa sulla lastra di esposizione come illustrato nell'esempio sulla schermata.
spiegazione aggiuntivaPortare sul retro il segno a forma di freccia del diagramma di prova, quindi posizionare il lato di stampa verso il basso.
spiegazione aggiuntivaAllontanare il diagramma di prova dalla guida del formato orizzontale di 2 pollici (5 cm), quindi spingerla contro la guida di formato orizzontale per caricare il diagramma di prova.
spiegazione aggiuntivaPosizionare circa 10 fogli di carta da copia vuota sopra il diagramma di prova.
spiegazione aggiuntivaChiudere l'ADF.
Premere Avvio sulla schermata.
Viene eseguita la prima scansione.

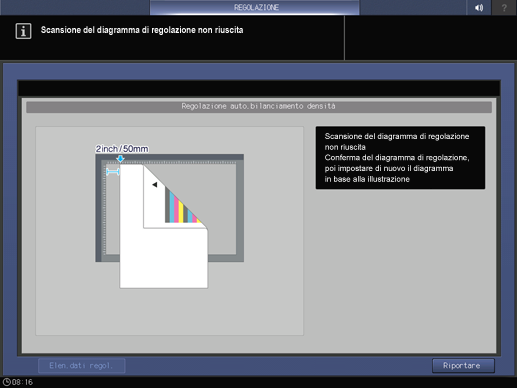

spiegazione aggiuntivaSe è rilevato un errore, viene visualizzato il messaggio di errore illustrato sotto. Facendo riferimento al messaggio visualizzato, correggere l'errore.
Invertire la parte alta con quella bassa del diagramma di prova scansionato, quindi caricarlo sulla lastra di esposizione.
spiegazione aggiuntivaPortare davanti il segno a forma di freccia del diagramma di prova, quindi posizionare il lato di stampa verso il basso.
spiegazione aggiuntivaAllontanare il diagramma di prova dalla guida del formato orizzontale di 2 pollici (5 cm), quindi spingerla contro la guida di formato orizzontale per caricare il diagramma di prova.
spiegazione aggiuntivaPosizionare circa 10 fogli di carta da copia vuota sopra il diagramma di prova.
spiegazione aggiuntivaChiudere l'ADF.
Premere Avvio sulla schermata.
Viene eseguita la seconda scansione, e il valore di regolazione del bilanciamento densità viene registrato.

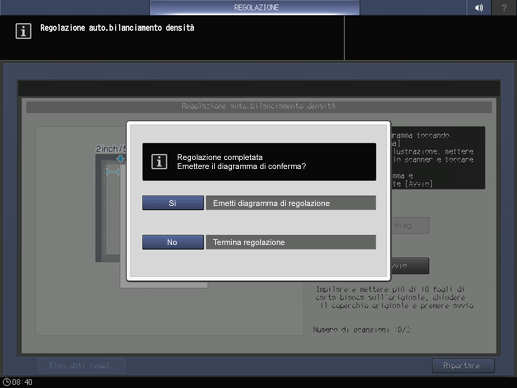

Quando la regolazione è completata normalmente, il valore di regolazione viene registrato automaticamente, e sarà visualizzata la schermata illustrata sotto. Selezionare se stampare il diagramma di regolazione per confermarlo.
spiegazione aggiuntivaIl valore di regolazione viene registrato secondo i seguenti criteri.
Quando è presente una registrazione in attesa:
Il valore di regolazione è registrato come il numero non utilizzato più basso.
Quando non è presente una registrazione in attesa:
Il valore di regolazione è sovrascritto con il valore che corrisponde alle condizioni qui di seguito.
Se più valori coincidono con i criteri, saranno sovrascritti iniziando prioritariamente dal criterio con il numero più basso.
(1) Valore di regolazione della stessa schermata, dello stesso tipo di carta, dello stesso peso e data vecchia
(2) Valore di regolazione della stessa schermata, dello stesso tipo di carta e data vecchia
(3) Valore di regolazione della stessa schermata e data vecchia
(4) Valore di regolazione della data più vecchia
spiegazione aggiuntivaSe è selezionato Sì, è possibile stampare un grafico di prova.

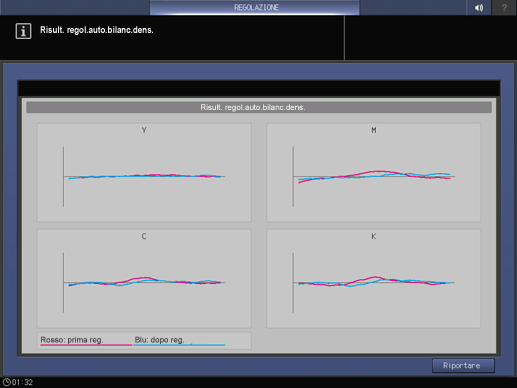

Quando il grafico stampato è scansionato secondo la procedura, la schermata Regolazione auto. bilanciamento è visualizzata mentre i valori non regolato e regolato sono indicati dal grafico.

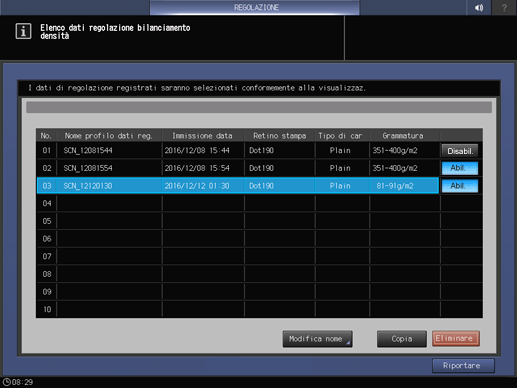

spiegazione aggiuntivaSelezionando No, viene visualizzata la schermata di registrazione del valore di regolazione.
Premere Indiet. per tornare alla schermata Regolazione auto. bilanci. densità.
Premere Riportare per tornare alla schermata Menu Regolazione qualità.
