Regolazione largh carta

Se il disallineamento delle posizioni dei fori praticati dall'Unità di piegatura FD-503 è grande, regolare il disallineamento delle posizioni dei fori

Oggetti di regolazione: Offset tutti i form., A3 short edge feed, B4 short edge feed, SRA4 short edge feed, A4 short edge feed, B5 short edge feed, A4 long edge feed, A5 short edge feed, B5 long edge feed, A5 long edge feed, 12 18 short edge feed, 11 17 short edge feed, 8,5 14 short edge feed, 8,5 11 short edge feed, 8,5 11 long edge feed, 8 13 short edge feed, 8K short edge feed, 16K long edge feed, 16K short edge feed, 9 11 long edge feed

AVVISO

  • Se si specifica un valore numerico per Offset tutti i form., è applicato a tutti i formati carta. Con un formato carta specifico selezionato, il valore impostato diventa la somma del valore inserito e del valore specificato in precedenza per Offset tutti i form.

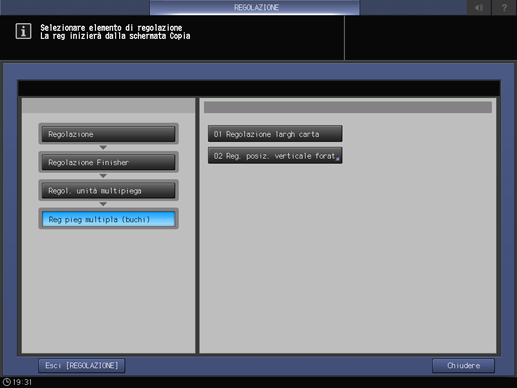

  1. Premere Regolazione nella schermata MACCHINA per visualizzare la schermata Menu Regolazione.

  2. Premere in sequenza Regolazione Finisher, Regol. unità multipiega, Reg pieg multipla (Buchi) e Regolazione largh carta.

  3. Selezionare il formato da regolare usando down o up.

  4. Cliccare su Modo stampa.

  5. Caricare la carta con il formato da regolare, quindi selezionare quel vassoio.

  6. Impostare la quantità di stampa a 10, quindi premere Avvio sul pannello di controllo.

    Verrà prodotto un modello campione.

  7. Verificare il diametro dei fori che attraversano la serie di fogli impilati.

    Numero di fori praticati

    Tolleranza

    2 fori/4 fori

    Diametro 5,0 mm o superiore

    3 fori

    Diametro 6,5 mm o superiore

  8. Se occorre una regolazione, premere Uscita Stampa per tornare alla schermata Regolazione larghezza carta.

  9. Usare il tastierino del pannello a sfioramento per inserire il valore impostato.

    • spiegazione aggiuntivaUsare + / - per impostare il valore su positivo o negativo.

    • spiegazione aggiuntivaPremere Imp per modificare il valore corrente.

    • spiegazione aggiuntivaIntervallo di regolazione: da -20 (Per ridurre la casualità) a +20 (Per ridurre le suddivisioni) (1 passo = 0,1 mm)

    • spiegazione aggiuntivaRegolando la larghezza troppo ampia si potrebbe dislocare la posizione centrale dei buchi, oppure regolandola troppo stretta la posizione dei buchi potrebbe modificarsi in svariati modi.

  10. Ripetere i punti da 4 a 9 fino a ottenere il risultato desiderato.

  11. Premere Riportare.

    La schermata torna alla schermata Menu Reg pieg multipla (buchi).
