Reg.larghezza carta pinz.

Regolare la larghezza della piastra di allineamento dello stacker che allinea fogli nella direzione trasversale del finisher pinzatura. Effettuare questa regolazione in caso di mancato allineamento nella direzione trasversale dei fogli pinzati.

Oggetti di regolazione: Offset tutti i form., SRA3 short edge feed, A3 short edge feed, SRA4 short edge feed, A4 long edge feed, A4 short edge feed, A5 long edge feed, B4 short edge feed, B5 long edge feed, 8K short edge feed, 16K long edge feed, 12 18 short edge feed, 11 17 short edge feed, 9 11 long edge feed, 8,5 11 long edge feed, 8,5 11 short edge feed, 8,5 14 short edge feed, 8 13 short edge feed, 13 19 short edge feed, SRA4 long edge feed, 16K short edge feed, Personalizzato (da 380 a 488 mm, Personalizzato (da 220 a 379 mm), Personalizzato (da 139 a 219 mm)

AVVISO

  • Se si specifica un valore numerico per Offset tutti i form., è applicato a tutti i formati carta. Con un formato carta specifico selezionato, il valore impostato diventa la somma del valore inserito e del valore specificato in precedenza per Offset tutti i form.

  1. Premere Regolazione nella schermata MACCHINA per visualizzare la schermata Menu Regolazione.

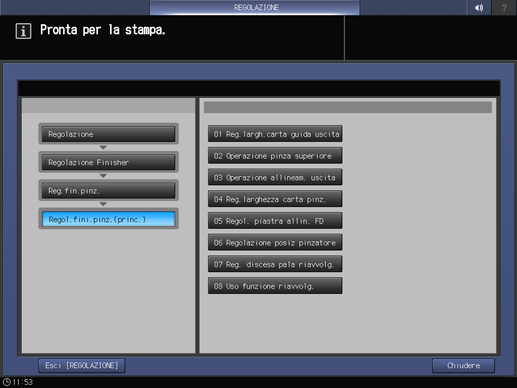

  2. Premere in sequenza Regolazione Finisher, Reg.fin.pinz., Regol.fini.pinz.(princ.) e Reg. larghezza carta pinz.

  3. Selezionare il formato da regolare usando down o up.

  4. Cliccare su Modo stampa.

  5. Caricare la carta del formato selezionato al punto 3, quindi selezionare quel vassoio.

  6. Premere Avvio sul pannello di controllo.

    Verrà prodotto un modello campione.

  7. Verificare il disallineamento (a) nella direzione di alimentazione carta della carta stampata.

    Tolleranza per il mancato allineamento (a): 1,0 mm o meno quando si rilegano da 2 a 15 fogli, 1,5 mm o meno quando si rilegano da 16 a 100 fogli

  8. Premere Uscita Stampa per tornare alla schermata Regol. largh. carta pinzatore.

  9. Se occorre una regolazione, usare il tastierino del pannello a sfioramento per inserire il valore impostato.

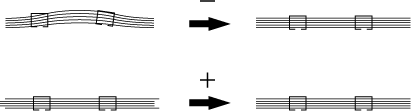

    • spiegazione aggiuntivaIntervallo di regolazione: da -20 (Largo) a +20 (Stretto) (1 passo = 0,1 mm)

    • spiegazione aggiuntivaUsare + / - per impostare il valore su positivo o negativo.

  10. Premere Imp per modificare l'impostazione con i dati correnti.

  11. Ripetere i punti da 4 a 10 fino a ottenere il risultato desiderato.

  12. Premere Riportare.

    La schermata torna alla schermata Menu regol. finisher pinzatore (princ.).
