Reg.largh.carta guida uscita

Effettuare la regolazione se la carta non pinzata nel vassoio principale non è allineata. Regolare le posizioni anteriore e posteriore dell'unità guida di uscita per l'allineamento dell'uscita.

Oggetti di regolazione: Offset tutti i form., SRA3 short edge feed, A3 short edge feed, SRA4 short edge feed, A4 long edge feed, A4 short edge feed, A5 long edge feed, B4 short edge feed, B5 long edge feed, 8K short edge feed, 16K long edge feed, 12 18 short edge feed, 11 17 short edge feed, 9 11 long edge feed, 8,5 11 long edge feed, 8,5 11 short edge feed, 8,5 14 short edge feed, 8 13 short edge feed, 13 19 short edge feed, B5 short edge feed, A6 short edge feed/Cartolina, SRA4 long edge feed, B6 short edge feed, 16K short edge feed, Personalizzato (da 380 a 488 mm, Personalizzato (da 220 a 379 mm), Personalizzato (da 139 a 219 mm)

AVVISO

  • Questa regolazione è applicata solo per la carta la cui larghezza in direzione trasversale è 182 mm o più (B5 short edge feed) per l'uscita dritta, o 210 mm o più (A4 long edge feed) per l'uscita spostata.

AVVISO

  • Accertarsi di completare la Regol.fini.pinz.(princ.) - Reg larghezza carta pinz. prima di eseguire questa regolazione.

AVVISO

  • Se si specifica un valore numerico per Offset tutti i form., è applicato a tutti i formati carta. Con un formato carta specifico selezionato, il valore impostato diventa la somma del valore inserito e del valore specificato in precedenza per Offset tutti i form.

  1. Premere Regolazione nella schermata MACCHINA per visualizzare la schermata Menu Regolazione.

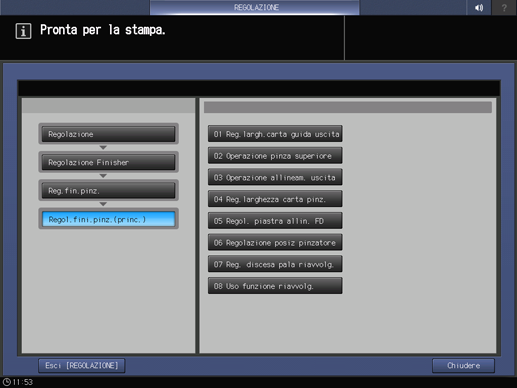

  2. Premere in sequenza Regolazione Finisher, Reg.fin.pinz., Regol.fini.pinz.(princ.) e Reg.largh.carta guida uscita.

  3. Selezionare il formato da regolare usando down o up.

  4. Cliccare su Modo stampa.

  5. Caricare la carta del formato selezionato al punto 3, quindi selezionare quel vassoio. Se si seleziona Fascicola sfalsata al punto 6, selezionare il formato carta di 210 mm o più (A4 long edge feed).

  6. Per Impostazione di uscita, selezionare Fascicola o Fascicola sfalsata.

  7. Premere Avvio sul pannello di controllo.

    Verrà prodotto un modello campione.

  8. Verificare il disallineamento (a) dei fogli consegnati al vassoio primario (principale).

    Verificare il disallineamento tra la carta stampata e le guide di uscita in funzione per stimare la quantità di regolazione.
    Tolleranza: a = entro +1 mm dalla larghezza carta

  9. Premere Uscita Stampa per tornare alla schermata Regolat. larghezza carta guida uscita.

  10. Se occorre una regolazione, usare il tastierino del pannello a sfioramento per inserire il valore impostato.

    • spiegazione aggiuntivaIntervallo di regolazione: da -50 (Largo) a +50 (Stretto) (1 passo = 0,1 mm)

    • spiegazione aggiuntivaUsare + / - per impostare il valore su positivo o negativo.

    • spiegazione aggiuntivaSe la larghezza regolata è troppo stretta, la carta potrebbe non essere allineata nella direzione di alimentazione della carta.

  11. Premere Imp per modificare l'impostazione con i dati correnti.

  12. Ripetere i punti da 4 a 11 fino a ottenere il risultato desiderato.

  13. Premere Riportare.

    La schermata torna alla schermata Menu regol. finisher pinzatore (princ.).
