Posizione centr pinzatura
Regolare la posizione centrale dei punti pinzatrice determinata dalla Pinzatrice a sella SD-506 per ridurre il disallineamento tra la pinzatrice e il centro della carta.
AVVISO
Eseguire questa regolazione dopo aver completato la Regol.unità pinzatore sella - Reg larghezza carta pinz.
Premere Regolazione nella schermata MACCHINA per visualizzare la schermata Menu Regolazione.
Premere in sequenza Regolazione Finisher, Reg pinzatrice a sella e Posizione centr pinzatura.
Cliccare su Modo stampa.
Caricare la carta desiderata in un vassoio, quindi selezionare quel vassoio.
Premere Avvio sul pannello di controllo.
Verrà prodotto un modello campione.
AVVISO
Senza il vassoio della pinzatrice a stella estratto, la macchina non inizia a stampare neanche se si preme Avvio nel pannello di controllo. Assicurarsi di estrarre il cassetto della pinzatrice a sella.
Misurare la differenza (a) tra la linea centrale e la posizione dei punti pinzatura.
Intervallo consentito: a = 0 mm ± 2 mm
[1] Linea centrale di carta [2] Posizione centrale dei punti pinzatrice
Se occorre una regolazione, premere Uscita Stampa per tornare alla schermata Regol posizione centro pinzatura.

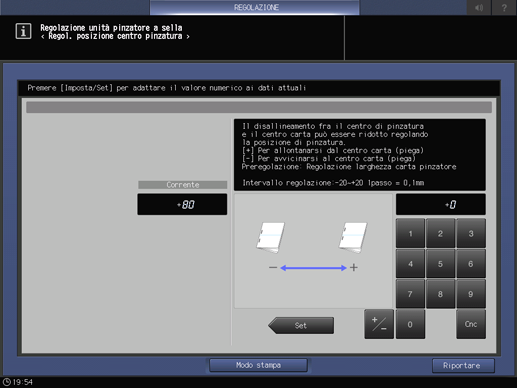

Usare il tastierino del pannello a sfioramento per inserire il valore impostato.
spiegazione aggiuntivaUsare + / - per impostare il valore su positivo o negativo.
spiegazione aggiuntivaPremere Imp per modificare il valore corrente.
spiegazione aggiuntivaIntervallo di regolazione: da -20 (Per avvicinarsi al centro della carta (piega)) a +20 (Per allontanarsi dal centro della carta (piega)) (1 passo = 0,1 mm)
Ripetere i punti da 3 a 8 fino a ottenere il risultato desiderato.
Premere Riportare.
La schermata torna alla schermata Menu Regol.unità pinzatore sella.
