Regolaz. ingrand. FD (retro)
Regolare l'ingrandimento nella direzione di alimentazione carta sul lato posteriore quando si scansiona nell'ADF.
AVVISO
Eseguire questa regolazione dopo aver completato la Regolazione macchina - Regolazione stampante - Regolazione Zoom FD.

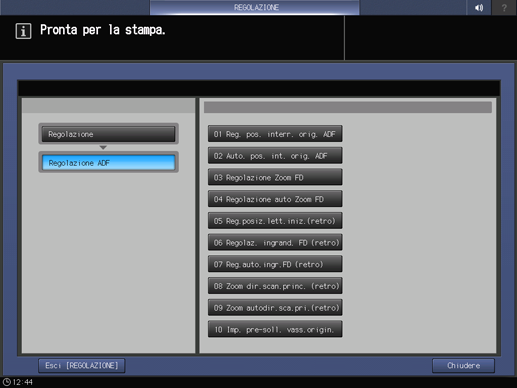

Premere Regolazione nella schermata MACCHINA per visualizzare la schermata Menu Regolazione.
Premere in sequenza Regolazione ADF e Regolaz. ingrand. FD (retro).
Cliccare su Modo stampa.
Caricare carta di formato A4 in un vassoio, quindi selezionare il vassoio.
spiegazione aggiuntivaNon modificare l'impostazione Simplex/Duplex in quanto è selezionata automaticamente.
Posizionare il grafico di prova sull'ADF, quindi premere Avvio nel pannello di controllo.
Verrà prodotto un modello campione.
spiegazione aggiuntivaPosizionare il grafico di prova con la superficie rivolta verso il basso, quindi sistemarlo nel vassoio dell'ADF.
Accertarsi che la differenza tra le lunghezze (D) della carta emessa e del grafico di prova rientri nell'intervallo consentito.
Intervallo consentito: 0 mm ± 1,0 mm
Se è necessario effettuare una regolazione, premere Uscita Stampa per tornare alla schermata Regolaz. ingrand. FD (retro).

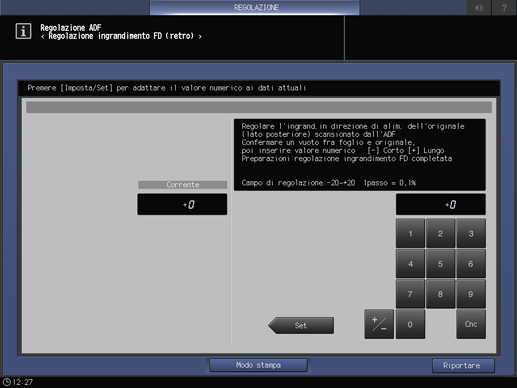

Usare il tastierino del pannello a sfioramento per inserire il valore impostato.
spiegazione aggiuntivaUsare + / - per impostare il valore su positivo o negativo.
spiegazione aggiuntivaPremere Imp per modificare il valore corrente.
spiegazione aggiuntivaIntervallo di regolazione: da -20 (corto) a +20 (lungo) (1 passo = 0,1%)
Ripetere i punti da 3 a 8 fino a ottenere il risultato desiderato.
Premere Riportare.
La schermata torna alla schermata Menu Regolazione ADF.
