Posizione centr pinzatura
Posizione centrale 2 punti pinzatura
Regolare la posizione centrale per 2 punti pinzatura nella Pinzatrice a sella SD-513.
AVVISO
Eseguire questa regolazione dopo aver completato la Reg posiz piega a metà.

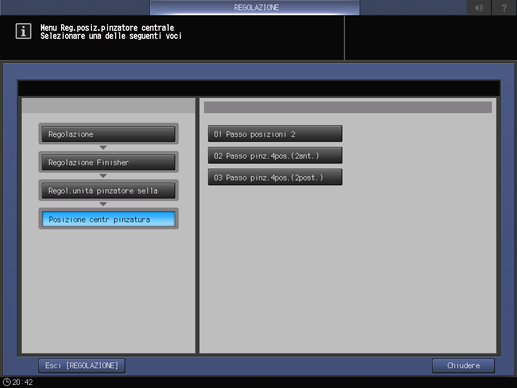

Premere Regolazione nella schermata MACCHINA per visualizzare la schermata Menu Regolazione.
Premere in sequenza Regolazione Finisher, Regol.unità pinzatore sella, Posizione centr pinzatura, e 2 Punti Pinzatura.
Cliccare su Modo stampa.
Caricare carta A3 short edge feed o 11 17 short edge feed in qualsiasi vassoio, quindi selezionare il pulsante di quel vassoio.
Premere Avvio sul pannello di controllo.
Verrà prodotto un modello campione.
Verificare il disallineamento tra la posizione centrale della pinzatura e la posizione centrale della carta.
Se occorre una regolazione, premere Uscita Stampa per tornare alla schermata Regol posizione centro pinzatura.
Usare il tastierino del pannello a sfioramento per inserire il valore impostato.
spiegazione aggiuntivaUsare + / - per impostare il valore su positivo o negativo.
spiegazione aggiuntivaPremere Imp per modificare il valore corrente.
spiegazione aggiuntivaIntervallo di regolazione: da -20 (Per spostarsi indietro) a +20 (Per spostarsi in avanti) (1 passo = 0,1 mm)
Ripetere i punti da 3 a 8 fino a ottenere il risultato desiderato.
Premere Riportare.
La schermata torna alla schermata Menu regolazione posizione centrale pinzatura.
Posizione centrale in due posizioni sul bordo anteriore per la pinzatura 4 punti
Regolare la posizione centrale in due posizioni sul bordo anteriore per la pinzatura 4 punti nella Pinzatrice a sella SD-513.
Oggetti di regolazione: Offset tutti i form., B4 short edge feed, 8K short edge feed, 11 17 short edge feed, A3 short edge feed, Personalizzato (da 380 a 488 mm), Personalizzato (da 257 a 379 mm)
AVVISO
Se si specifica un valore numerico per Offset tutti i form., è applicato a tutti i formati carta. Con un formato carta specifico selezionato, il valore impostato diventa la somma del valore inserito e del valore specificato in precedenza per Offset tutti i form.
AVVISO
Eseguire questa regolazione dopo aver completato la Reg posiz piega a metà.
Premere Regolazione nella schermata MACCHINA per visualizzare la schermata Menu Regolazione.

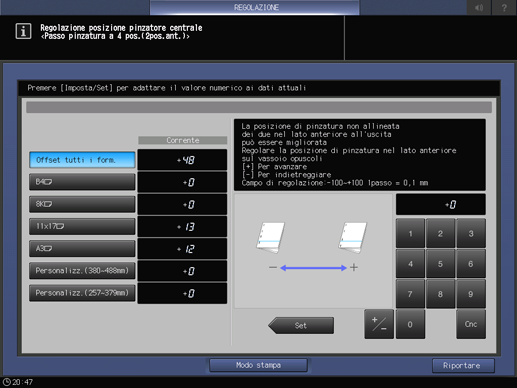

Premere in sequenza Regolazione Finisher, Regol.unità pinzatore sella, Posizione centr pinzatura, e Passo pinz.4pos.(2ant.).
Selezionare il formato da regolare.
Cliccare su Modo stampa.
Caricare la carta con il formato da regolare, quindi selezionare quel vassoio.
Premere Avvio sul pannello di controllo.
Verrà prodotto un modello campione.
Per il formato carta, verificare la lunghezza tra il bordo e il centro in due posizioni sul bordo anteriore per la pinzatura 4 punti.
Se occorre una regolazione, premere Uscita Stampa per tornare alla schermata Regol posizione centro pinzatura.
Usare il tastierino del pannello a sfioramento per inserire il valore impostato.
spiegazione aggiuntivaUsare + / - per impostare il valore su positivo o negativo.
spiegazione aggiuntivaPremere Imp per modificare il valore corrente.
spiegazione aggiuntivaIntervallo di regolazione: da -100 (Per spostarsi indietro) a +100 (Per spostarsi in avanti) (1 passo = 0,1 mm)
A seconda del formato carta, l'intervallo di regolazione può essere limitato.
Ripetere i punti da 4 a 9 fino a ottenere il risultato desiderato.
Premere Riportare.
La schermata torna alla schermata Menu regolazione posizione centrale pinzatura.
Posizione centrale in due posizioni sul bordo posteriore per la pinzatura 4 punti
Regolare la posizione centrale in due posizioni sul bordo posteriore per la pinzatura 4 punti nella Pinzatrice a sella SD-513.
Oggetti di regolazione: Offset tutti i form., B4 short edge feed, 8K short edge feed, 11 17 short edge feed, A3 short edge feed, Personalizzato (da 380 a 488 mm), Personalizzato (da 257 a 379 mm)
AVVISO
Se si specifica un valore numerico per Offset tutti i form., è applicato a tutti i formati carta. Con un formato carta specifico selezionato, il valore impostato diventa la somma del valore inserito e del valore specificato in precedenza per Offset tutti i form.
AVVISO
Eseguire questa regolazione dopo aver completato la Reg posiz piega a metà.
Premere Regolazione nella schermata MACCHINA per visualizzare la schermata Menu Regolazione.

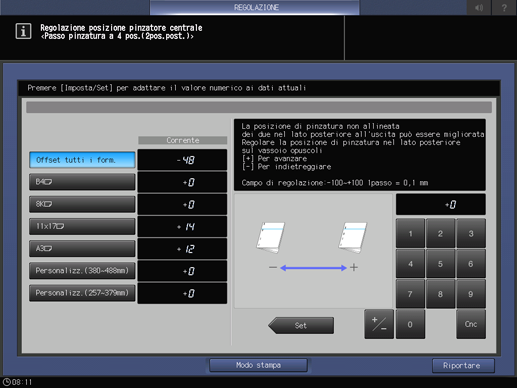

Premere in sequenza Regolazione Finisher, Regol.unità pinzatore sella, Posizione centr pinzatura, e Passo pinz.4pos.(2post.).
Selezionare il formato da regolare.
Cliccare su Modo stampa.
Caricare la carta con il formato da regolare, quindi selezionare quel vassoio.
Premere Avvio sul pannello di controllo.
Verrà prodotto un modello campione.
Per il formato carta, verificare la lunghezza tra il bordo e il centro in due posizioni sul bordo posteriore per la pinzatura 4 punti.
Se occorre una regolazione, premere Uscita Stampa per tornare alla schermata Regol posizione centro pinzatura.
Usare il tastierino del pannello a sfioramento per inserire il valore impostato.
spiegazione aggiuntivaUsare + / - per impostare il valore su positivo o negativo.
spiegazione aggiuntivaPremere Imp per modificare il valore corrente.
spiegazione aggiuntivaIntervallo di regolazione: da 100 (Per spostarsi indietro) a 100 (Per spostarsi in avanti) (1 passo = 0,1 mm)
Ripetere i punti da 4 a 9 fino a ottenere il risultato desiderato.
Premere Riportare.
La schermata torna alla schermata Menu regolazione posizione centrale pinzatura.
