Regolazione posiz pinzatore
Regolare il passo posizione pinzatrice 2 e le posizioni della pinzatura angolare nel finisher pinzatrice.
Oggetti di regolazione: Passo 2 posizioni (120 mm), Passo 2 posizioni (140 mm), Passo 2 posizioni (165 mm), Diagonale posteriore, Parallelo posteriore, Parallelo anteriore
Premere Regolazione nella schermata MACCHINA per visualizzare la schermata Menu Regolazione.

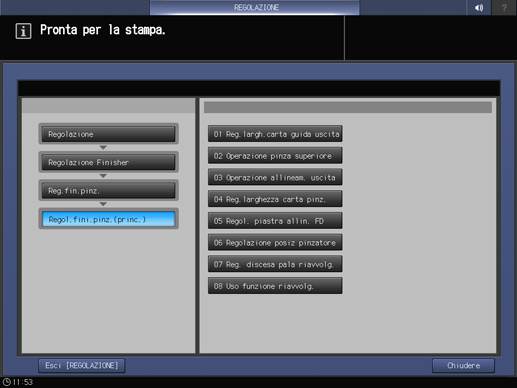

Premere in sequenza Regolazione Finisher, Reg.fin.pinz., Regol.fini.pinz.(princ.) e Regolazione posiz pinzatore.

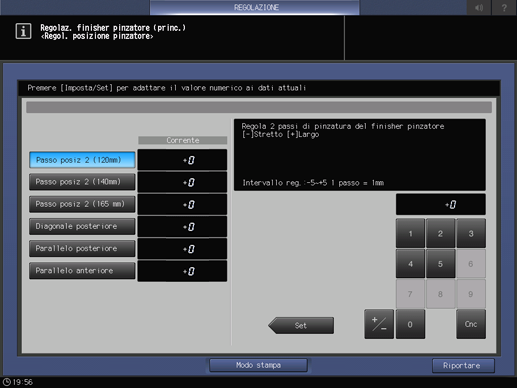

Selezionare Passo posiz 2 (120mm), Passo posiz 2 (140mm), Passo posiz 2 (165 mm), Diagonale posteriore, Parallelo posteriore, o Parallelo anteriore per regolare la posizione di pinzatura.
Cliccare su Modo stampa.
Caricare la carta desiderata in un vassoio, quindi selezionare quel vassoio.
spiegazione aggiuntivaPer Impostazione di uscita, Pinzatura è rilevato automaticamente e la posizione di pinzatura selezionato al punto 3 è selezionata.
Premere Avvio sul pannello di controllo.
Verrà prodotto un modello campione.
Verificare le posizioni di pinzatura (a) della carta stampata.
spiegazione aggiuntivaQuando è selezionato Passo posiz 2 (120mm), Passo posiz 2 (140mm), o Passo posiz 2 (165 mm):
Intervallo consentito per Passo posiz 2 (120mm): a = 120 mm ± 3 mm
Intervallo consentito per Passo posiz 2 (140mm): a = 140 mm ± 3 mm
Intervallo consentito per Passo posiz 2 (165mm): a = 165 mm ± 3 mm
spiegazione aggiuntivaQuando è selezionato Diagonale posteriore:
Intervallo consentito: a = 15.2 mm ± 3 mm
spiegazione aggiuntivaQuando è selezionato Parallelo posteriore:
Intervallo consentito: a = 19,6 mm ± 2 mm
spiegazione aggiuntivaQuando è selezionato Parallelo anteriore:
Intervallo consentito: a = 6.4 mm ± 3 mm
Premere Uscita Stampa per tornare alla schermata Regolazione posiz pinzatore.
Se occorre una regolazione, usare il tastierino del pannello a sfioramento per inserire il valore impostato.
spiegazione aggiuntivaIntervallo di regolazione per Passo posiz 2 (120 mm), Passo posiz 2 (140 mm), e Passo posiz 2 (165 mm):
Da -5 (Stretto) a +5 (Largo) (1 passo = 1,0 mm)
spiegazione aggiuntivaIntervallo di regolazione per Diagonale posteriore:
Da -5 (Stretto) a +5 (Largo) (1 passo = 1,0 mm)
spiegazione aggiuntivaIntervallo di regolazione per Parallelo posteriore e Parallelo anteriore:
Da -3 (stretto) a +3 (largo) (1 passo = 1,0 mm)
spiegazione aggiuntivaUsare + / - per impostare il valore su positivo o negativo.
Premere Imp per modificare l'impostazione con i dati correnti.
Ripetere i punti da 4 a 10 fino a ottenere il risultato desiderato.
Premere Riportare.
La schermata torna alla schermata Menu regol. finisher pinzatore (princ.).
