Reg pos doppio parallelo
Regolare le posizioni della piegatura nel modo Doppio parallelo determinate dall'Unità di piegatura FD‑503.
Oggetti di regolazione: Offset tutti i form., A3 short edge feed, B4 short edge feed, SRA4 short edge feed, A4 short edge feed, 12 18 short edge feed, 11 17 short edge feed, 8,5 14 short edge feed, 8,5 11 short edge feed, 8K short edge feed, Personalizzato (da 380 a 458 mm), Personalizzato (da 279 a 379 mm)
AVVISO
Quando si regola la Piega 1 e la Piega 2, accertarsi di iniziare con la regolazione della Piega 1.
AVVISO
Se si specifica un valore numerico per Offset tutti i form., è applicato a tutti i formati carta. Con un formato carta specifico selezionato, il valore impostato diventa la somma del valore inserito e del valore specificato in precedenza per Offset tutti i form.

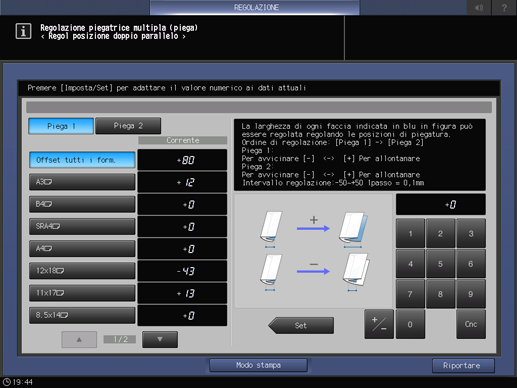

Premere Regolazione nella schermata MACCHINA per visualizzare la schermata Menu Regolazione.
Premere in sequenza Regolazione Finisher, Regol. unità multipiega, Reg pieg multipla (piega), e Reg pos doppio parallelo.
Selezionare il formato da regolare usando down o up.
Cliccare su Modo stampa.
Caricare la carta con il formato da regolare, quindi selezionare quel vassoio.
Premere Avvio sul pannello di controllo.
Verrà prodotto un modello campione.
Misurare le lunghezze (a) e (b) della carta stampata.
Intervallo consentito: a ± 1,5 mm, b ± 1,5 mm
Formato carta
a
b
A3 short edge feed
208,5 mm
103,8 mm
B4 short edge feed
180.5 mm
89.8 mm
SRA4 short edge feed
158,5 mm
78,7 mm
A4 short edge feed
147,0 mm
73,0 mm
12 18 short edge feed
227,1 mm
113,1 mm
11 17 short edge feed
214,4 mm
106,7 mm
8,5 14 short edge feed
176,3 mm
87,7 mm
8,5 11 short edge feed
138,2 mm
68,6 mm
8K short edge feed
193,5 mm
96,3 mm
[1] Piega 1 [2] Piega 2
Se occorre una regolazione, premere Uscita Stampa per tornare alla schermata Regolazione posizione doppio parallelo.

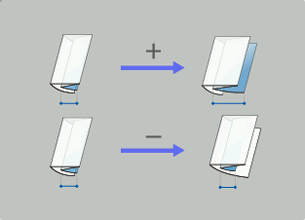

Selezionare Piega 1, quindi usare il tastierino del pannello a sfioramento per inserire il valore specificato.
spiegazione aggiuntivaUsare + / - per impostare il valore su positivo o negativo.
spiegazione aggiuntivaPremere Imp per modificare il valore corrente.
spiegazione aggiuntivaIntervallo di regolazione: da -50 (Per avvicinare) a +50 (Per allontanare) (1 passo = 0,1 mm)

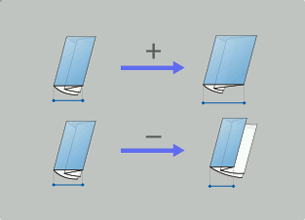

Selezionare Piega 2, quindi usare il tastierino del pannello a sfioramento per inserire il valore specificato.
spiegazione aggiuntivaUsare + / - per impostare il valore su positivo o negativo.
spiegazione aggiuntivaPremere Imp per modificare il valore corrente.
spiegazione aggiuntivaIntervallo di regolazione: da -50 (Per avvicinare) a +50 (Per allontanare) (1 passo = 0,1 mm)
Ripetere i punti da 4 a 10 fino a ottenere il risultato desiderato.
Premere Riportare.
La schermata torna alla schermata Regolazione piegatrice multipla (piega).
