Regolazione della posizione di piega a metà

È possibile regolare la posizione di piega a metà per allineare il bordo di taglio nel lato della carta copertina.

Quale esempio, qui di seguito è spiegato come regolare il bordo di taglio nel lato della carta copertina quando è disallineato di 2 mm usando la Pinzatrice a sella SD-506.

• Significato e scopo della Regolazione posizione piega a metà

  • Questa funzione consente di regolare il lato esterno superiore della carta piegata (posizione di piegatura) quando la posizione di piega a metà è disallineata specificando il valore desiderato.

  • I valori negativi accorciano il lato di uscita superiore della carta piegata.

  • I valori positivi allungano il lato di uscita superiore della carta piegata.

• Quando eseguire

  • Quando la posizione di piega a metà per la pinzatura a sella è disallineata

• Ambiente previsto

Controller immagine

Controller immagine IC-604

Finisher montato

Pinzatrice a sella SD‑506

* La schermata di esempio può differire dalla schermata effettiva a seconda dell'ambiente di sistema.

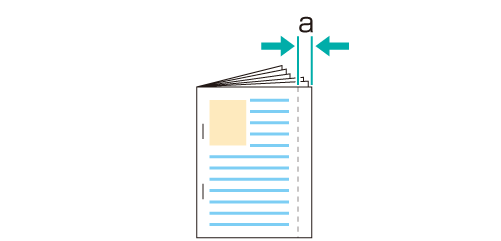

  1. Misurare l'allineamento della posizione "a" del bordo con un righello.

  2. Nel pannello a sfioramento del corpo principale, premere Regolazione nella schermata MACCHINA.

  3. Premere Regolazione Finisher nella schermata Menu Regolazione.

  4. Premere Regol.unità pinzatore sella nel menu Regolazione Finisher.

  5. Premere Reg posiz piega a metà nel menu Regol.unità pinzatore sella.

  6. Premere il formato della carta da regolare. Inserire il valore di regolazione e premere Imp.

    Esempio: accorciare il lato di uscita superiore (lato copertina) di 2 mm per A3 Orizzontale.

    Elemento

    Impostazione

    A3 Orizzontale

    Accorciamento del lato di uscita superiore (lato copertina) di 2 mm (-20)

    • Premere +/-, 2, 0, e Imp. per inserire [-20]. Questa operazione sposta la posizione di piegatura di 2 mm (riduce il disallineamento).

    • spiegazione aggiuntivaPremere il tastierino numerico sullo schermo per impostare il valore.

    • spiegazione aggiuntivaUsare + / - per impostare il valore su positivo o negativo.

    • spiegazione aggiuntivaI valori sono in incrementi di 0,1 mm (1 = 0,1 mm)

    • spiegazione aggiuntivaCon un formato carta specifico selezionato, il valore impostato diventa la somma del valore inserito e del valore specificato in precedenza per Offset tutti i form.

    • spiegazione aggiuntivaPremendo Modo stampa si passa alla modalità di stampa, che consente di stampare l'originale.

  7. Stampare nuovamente l'originale e verificare la posizione di piega a metà per accertare il disallineamento.

    Ripetere i punti di cui sopra fino a ottenere la posizione di piegatura desiderata.
