Regolazione ingran.CD
Regolare l'ingrandimento nella direzione trasversale nel motore della stampante.
Elementi oggetto di regolazione: CD-Mag. stampante, da Offset Vassoio1 (ADU) a Offset Vassoio9 (ADU)
Premere Regolazione nella schermata MACCHINA per visualizzare la schermata Menu Regolazione.

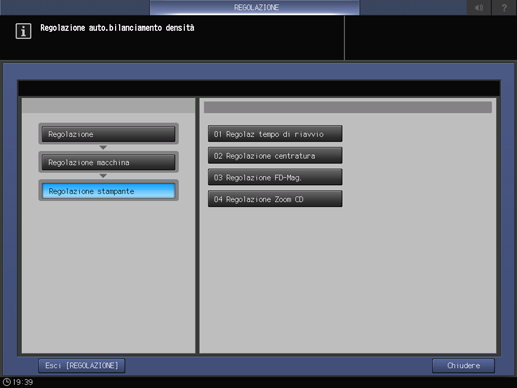

Premere in sequenza Regolazione macchina, Regolazione stampante e Regolazione Zoom CD.
Premere il tasto corrispondente all'elemento da regolare.
Cliccare su Modo stampa.
Caricare carta A3 short edge feed o 11 17 short edge feed nel vassoio da regolare, quindi selezionare tale vassoio.
Premere Avvio sul pannello di controllo.
Verrà prodotto un modello campione.
spiegazione aggiuntivaSul lato anteriore del grafico sarà stampato il contrassegno
a indicare quale vassoio è usato per stampare il grafico. Per informazioni dettagliate, fare riferimento a Grafico.
Misurare l'ingrandimento ottenuto perpendicolarmente alla direzione di alimentazione della carta.
Intervallo consentito: ± 0,5% o meno
Entro 190 mm ± 1 mm
Se occorre una regolazione, premere Uscita Stampa per tornare alla schermata Regolazione Zoom CD.
Usare il tastierino del pannello a sfioramento o il tastierino nel pannello di controllo per inserire i dati di impostazione.
spiegazione aggiuntivaUsare + / - per impostare il valore su positivo o negativo.
spiegazione aggiuntivaPremere Imp per modificare il valore corrente.
spiegazione aggiuntivaIntervallo di regolazione: da -100 (corto) a +100 (lungo) (1 passo = 0,01%)
Ripetere i punti da 4 a 9 fino a ottenere il risultato desiderato.
Premere Riportare.
La schermata torna alla schermata Menu Regolazione stampante.
