Regolaz posizione piega a 3
Regolare le posizioni Piega 1 e Piega 2 della piega a 3 nella Pinzatrice a sella SD-510 montata nel Finisher FS-532. Eseguire questa regolazione se la posizione Piega-3 Multipla non è compresa nell'intervallo consentito.
Oggetti di regolazione: 8,5 11 short edge feed, A4 short edge feed, 16K short edge feed
AVVISO
Quando si regola la Piega 1 e la Piega 2, accertarsi di iniziare con la regolazione della Piega 1. La posizione della Piega 1 è calcolata dal bordo della carta, mentre quella della Piega 2 è calcolata dalla posizione della Piega 1. Di conseguenza, la misurazione (b) al punto 7 è soggetta a modifica in una delle posizioni di piegatura.
Premere Regolazione nella schermata MACCHINA per visualizzare la schermata Menu Regolazione.
Premere in sequenza Regolazione Finisher, Reg.fin.pinz., Regol.finisher pinz(pieg.), Regolazione Piega a 3 e Regolaz posizione piega a 3.
Selezionare il formato da regolare.
Cliccare su Modo stampa.
Caricare il formato carta selezionato al punto 3, quindi selezionare il tasto corrispondente a quel vassoio.
spiegazione aggiuntivaPer Impostazione di uscita, Multi piega3 è selezionato automaticamente.
Premere Avvio sul pannello di controllo.
Verrà prodotto un modello campione.
Misurare le lunghezze (a) e (b) della carta stampata.
Formato carta
Tolleranza
a
b
A4 short edge feed
95,0 mm ± 2,0 mm
101,0 mm ± 2,0 mm
8,5 11 short edge feed
89,4 mm ± 2,0 mm
95,0 mm ± 2,0 mm
16K short edge feed
88,0 mm ± 2,0 mm
91,0 mm ± 2,0 mm
Premere Uscita Stampa per tornare alla schermata Regolaz posizione piega a 3.

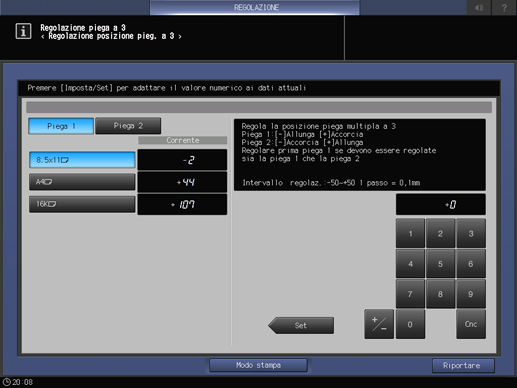

Selezionare Piega 1.
Usare il tastierino del pannello a sfioramento per inserire il valore impostato.
spiegazione aggiuntivaIntervallo di regolazione: da -50 (Allunga) a +50 (Accorcia) (1 passo = 0,1 mm)
spiegazione aggiuntivaUsare + / - per impostare il valore su positivo o negativo.
spiegazione aggiuntivaLa misurazione (a) al punto 7 aumenta con il valore positivo inserito e diminuisce con il valore negativo inserito.
Premere Imp per inserire i dati correnti come valore di impostazione.
Selezionare Piega 2.
Usare il tastierino del pannello a sfioramento per inserire il valore impostato.
spiegazione aggiuntivaIntervallo di regolazione: da -50 (Accorcia) a +50 (Allunga) (1 passo = 0,1 mm)
spiegazione aggiuntivaUsare + / - per impostare il valore su positivo o negativo.
spiegazione aggiuntivaLa misurazione (b) al punto 7 aumenta con il valore positivo inserito e diminuisce con il valore negativo inserito.
Premere Imp per inserire i dati correnti come valore di impostazione.
Ripetere i punti da 4 a 14 fino a ottenere il risultato desiderato.
Premere Riportare.

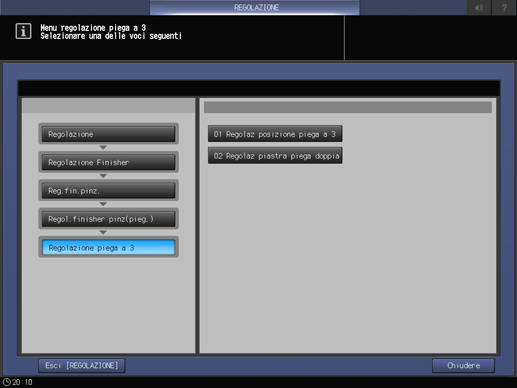

La schermata torna alla schermata Menu regolazione piega a 3.
Cliccare su Chiudere.
La schermata torna alla schermata Menu regol. finisher pinzatore (pieg.).
