La spia Visualizzazione Posizione inceppamento dell'unità di finitura lampeggia
L'Visualizzazione Posizione inceppamento lampeggia
Lo Stacker dell'Unità di finitura FS-532 è dotato di una Piastra di allineamento verticale per sistemare la direzione di alimentazione carta. A seconda della posizione di arresto della Piastra di allineamento verticale, la spia Visualizzazione Posizione inceppamento potrebbe lampeggiare, per indicare un guasto all'uscita.
NOTA
- Eliminare l'inceppamento se la spia Visualizzazione Posizione inceppamento è accesa.
Regolazione della posizione della Piastra di allineamento verticale
Seguire la procedura indicata per disattivare la spia Visualizzazione Posizione inceppamento lampeggiante.
1
Aprire lo Sportello anteriore del Finisher e verificare se la spia Visualizzazione Posizione inceppamento lampeggia o meno.

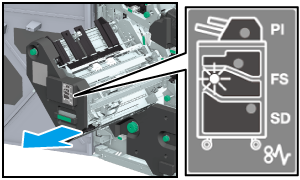

2
Impugnando la Maniglia [FS9], estrarre lo Stacker.
3
Ruotare la Manopola [FS8] ed estrarre lo Stacker - Piastra di allineamento verticale.
Assicurarsi che la Piastra di allineamento verticale si trovi all'interno del raggio d'azione delle frecce mostrate nell'illustrazione.
La spia lampeggiante per Visualizzazione Posizione inceppamento si spegne.

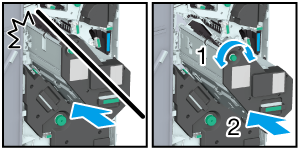

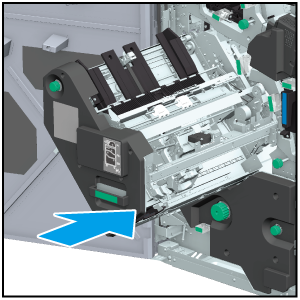

4
Afferrando la Maniglia [FS9], riportare lo Stacker in posizione iniziale.
Se la Piastra di allineamento verticale interferisce con la macchina in qualsiasi punto, è bloccata e non è possibile riportare lo Stacker in posizione iniziale. Ruotare la Manopola [FS8] per sbloccare e riportare lo Stacker in posizione iniziale.
5
Chiudere lo Sportello anteriore del Finisher.
