Caricamento della carta tab nel Unità di alimentazione carta PF-707m
Descrizione generale
Caricare la carta tab nel Unità di alimentazione carta PF-707m.
Le Guide ausiliari laterali sono necessarie per caricare la carta tab. Caricare sul vassoio superiore, medio o inferiore.
Esempio: inserire 3 fogli di carta tab in 3 set di stampa (9 fogli in totale)
Direzione di caricamento del vassoio | Come impilare la carta tab | Set di stampa |
|---|---|---|
 |  |  |
A: Lato posteriore B: Lato anteriore | A: Lato stampato o da stampare B: 1° foglio di carta tab C: 2° foglio di carta tab D: 3° foglio di carta tab | A: 1° foglio di carta tab B: 2° foglio di carta tab C: 3° foglio di carta tab D: set di stampa per 3 copie |
La carta rimanente che non è stata stampata può essere espulsa automaticamente da un set caricato nel vassoio.
Ad esempio, se si carica un singolo set di 5 fogli (5 fogli di carta tab) e vengono utilizzati solo tre fogli, i fogli rimanenti verranno espulsi come mostrato nella figura seguente.
Originale | Paper | Uscita | |
|---|---|---|---|
 |  | Stampa tre fogli di carta tab | I fogli quattro e cinque vengono espulsi automaticamente |
 |  | ||
Procedura (collegamento delle Guide ausiliari laterali al vassoio)
1
Estrarre il vassoio su cui è caricata la carta tab.
2

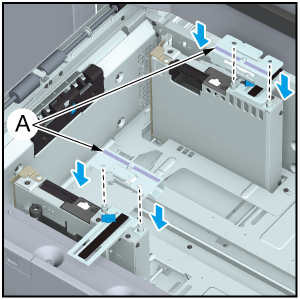

Inserire e impostare le Guide ausiliari laterali (2 unità) nelle viti di posizionamento delle Guide laterali.
Se le viti di posizionamento non sono fissate, contattare l'addetto all'assistenza.
Fissare le guide in modo che il segno A sia rivolto come indicato in figura.

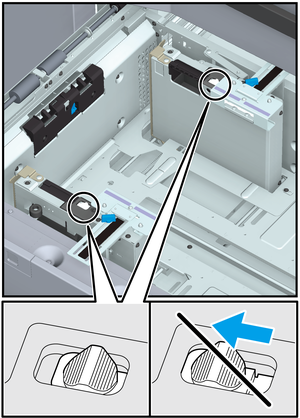

Non spostare la Leva di fissaggio piastra contenimento carta (2 posizioni) dalla posizione sul lato della Piastra guida posteriore. Altrimenti si potrebbero peggiorare le prestazioni di alimentazione della carta.
Procedura (caricamento della carta tab nei vassoi)
1
Estrarre il vassoio.
Estrarre il vassoio impostato per la carta tab.
2
Allentare i Pomelli di blocco della guida laterale delle Guide laterali sul vassoio.
3

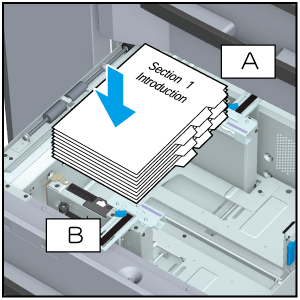

Caricare la carta tab sul vassoio.
A: lato posteriore, B: lato anteriore
NOTA
- Durante il caricamento della carta, prestare attenzione a non superare le linee di altezza massima della pila visualizzate sulle Guide laterali del vassoio.
4
Allineare le Guide laterali con la carta tab, ruotare i Pomelli di blocco della guida laterale e bloccarli.
NOTA
- Assicurarsi che le Guide laterali e la Piastra guida posteriore siano saldamente posizionate contro la carta tab. Se la carta tab si deforma per un divario pari o superiore a 1 mm/0,04", o è inserita troppo nelle guide, potrebbe verificarsi un problema nell'alimentazione della carta.
5
Allineare la Piastra guida posteriore alla carta tab.
6
Inserire saldamente il vassoio fino in fondo.
