Pulizia della Unità di rifilatura TU-510
Descrizione generale
Quando è il momento di pulire il Sensore linea dell'Unità di rifilatura TU-510, nell'area di visualizzazione delle informazioni sullo schermo viene visualizzato il seguente messaggio.
[Pulire la superficie di lettura del sensore linea unità rifilatura (poster.)]
[Pulire la superficie di lettura del sensore linea unità rifilatura (anter.)]
Controllare il messaggio e pulire il Sensore linea seguendo la procedura indicata.
Procedura
1
Aprire lo Sportello lato destro unità di rifilatura e lo Sportello lato sinistro unità di rifilatura dell'Unità di rifilatura TU-510.
2

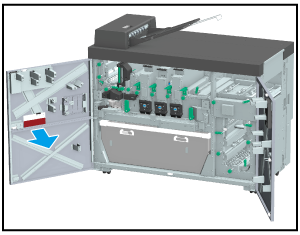

Rimuovere la Piastra di pulizia dal lato posteriore dello Sportello lato sinistro unità di rifilatura.
3

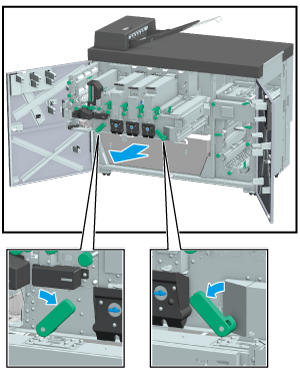

Inclinare la Leva [TU4] a sinistra e la Leva [TU5] a destra, quindi estrarre il rack di trasporto.
4

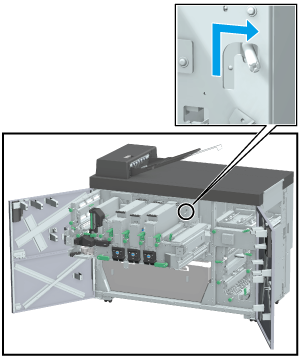

Spostare la Leva di blocco [TU6] come mostrato in figura e fissare il rack di trasporto.
5

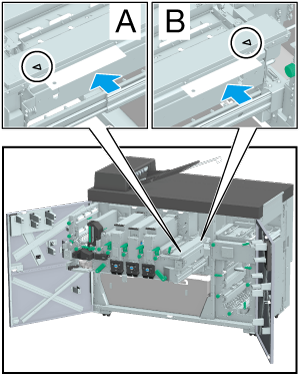

Inserire la Piastra di pulizia nel Sensore linea in cui è stata rilevata la presenza di sporco (polvere di carta o polvere) che richiede la pulizia.
Inserire la Piastra di pulizia align with the , in modo che i bordi si allineino con i segni , sulla superficie superiore di ciascun Sensore linea.
A: Sensore linea (anteriore) B: Sensore linea (posteriore)
6

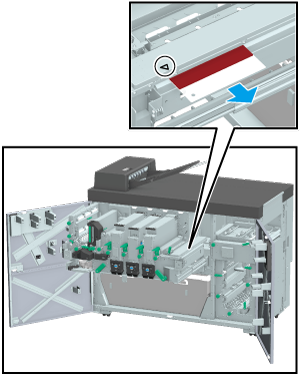

Estrarre il Piastra di pulizia.
7
Riportare la Piastra di pulizia nella posizione iniziale.
8
Chiudere la Sportello lato destro unità di rifilatura e la Sportello lato sinistro unità di rifilatura.
Una volta effettuata la pulizia e rimossa la sporcizia (polveri di carta o polvere), il messaggio scompare, consentendo così l'utilizzo di questo sistema.
Se il messaggio non scompare dopo aver chiuso lo Sportello lato destro unità di rifilatura e lo Sportello lato sinistro unità di rifilatura, pulire nuovamente il Sensore linea indicato.
Se dopo aver effettuato nuovamente la pulizia il messaggio non scompare, contattare l'addetto all'assistenza.
