Caricamento della carta nel Unità di alimentazione carta PF-707m
Descrizione generale
Caricare la carta nel Unità di alimentazione carta PF-707m.
Modificare le impostazioni della carta per il vassoio in uso per il caricamento di carta con specifiche diverse.
Per informazioni dettagliate sull'impostazione carta, fare riferimento a [Impostazione carta].
NOTA
- Se l'unità principale non è accesa, non è possibile estrarre il vassoio. Accendere l'Interruttore di alimentazione secondaria. Per informazioni dettagliate, fare riferimento a Accensione del sistema.
- Non estrarre più vassoi contemporaneamente. Altrimenti la macchina potrebbe ribaltarsi.
- La carta con grammatura superiore a 351 g/m2/94 lb di carta fine può essere caricata solo nel Vassoio inferiore (vassoio carta 5) della prima unità di alimentazione carta.
Procedura
1
Estrarre il vassoio su cui è caricata la carta.
Passare al passaggio 2 quando si carica carta di formato diverso.
Passare al punto 5 quando si carica carta dello stesso formato.
2
Aprire le Guide laterali e la Piastra guida posteriore.

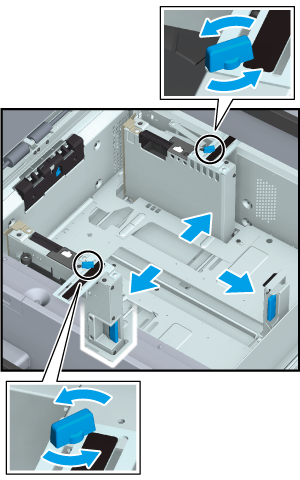

Ruotare i Pomelli di blocco della guida laterale (2 posizioni) delle Guide laterali in senso antiorario e allentarli.

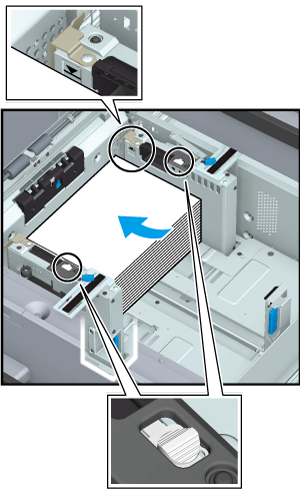

Tenere premuta la Leva di rilascio del bloccaggio della guida laterale delle Guide laterali e la Leva di rilascio del blocco della guida bordo posteriore della Piastra guida posteriore e aprire le guide.
NOTA
- Quando si spostano le Guide laterali, tenere sia la Leva di rilascio del bloccaggio della guida laterale sul lato anteriore che le maniglie sul lato posteriore. Cercare di spostarsi solo con le Guide laterali sul lato anteriore potrebbe disallineare la posizione delle Guide laterali.
3
Caricare circa 100 fogli con il lato di stampa rivolto verso l'alto.
4

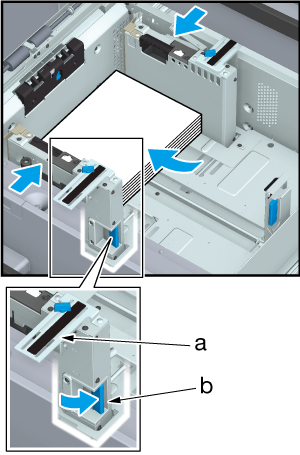

Premere la Leva di rilascio del bloccaggio della guida laterale delle Guide laterali sul lato anteriore e allineare entrambe le Guide laterali alla carta.
Posizionare secondo l'Indicatore formato carta sul lato alto della piastra di supporto della guida.
a: Indicatore formato carta
b: Leva di rilascio del bloccaggio della guida laterale
5

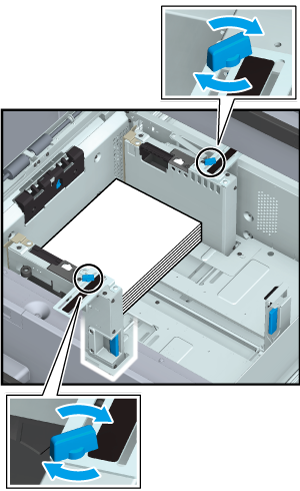

Ruotare i Pomelli di blocco della guida laterale (2 posizioni) delle Guide laterali in senso orario e bloccarli.
6
Caricare la carta con il lato di stampa rivolto verso l'alto.
Caricare la carta in modo che sia allineata con il lato sinistro del vassoio.
NOTA
- Durante il caricamento della carta, prestare attenzione a non superare le linee di altezza massima della pila visualizzate sulle Guide laterali del vassoio.
- Le Guide formato S sono collegate a due Guide laterali. Aprire queste guide solo quando si carica carta di larghezza inferiore a 139,7 mm/5,5". Per informazioni dettagliate sull'utilizzo del Guide formato S, fare riferimento a Caricamento della carta di formato piccolo nell'Unità di alimentazione carta PF-707m.
7
Allineare la Piastra guida posteriore alla carta.

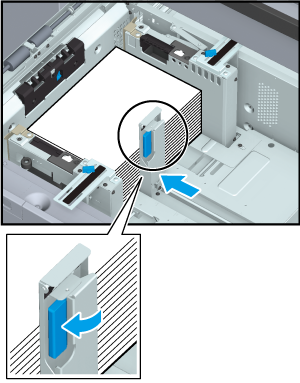

Tenere premuta la Leva di rilascio del blocco della guida bordo posteriore della Piastra guida posteriore e posizionarla contro la carta.
NOTA
- Assicurarsi che la Piastra guida posteriore sia posizionata saldamente contro la carta. Se è presente uno spazio tra la Piastra guida posteriore e la carta, l'unità principale non sarà in grado di rilevare correttamente il formato carta, il che potrebbe causare un guasto al dispositivo di alimentazione carta.
8
Inserire saldamente il vassoio fino in fondo.
L'indicatore della quantità di carta rimanente passa da "
" a "
".
NOTA
- Riportare il vassoio in posizione iniziale senza scosse. Potrebbe verificarsi un impatto imprevisto sulla macchina a causa del peso del vassoio o della carta, provocando un malfunzionamento.
in alto a destra nella pagina, diventa
e viene registrata come segnalibro.
