Regolazione fine dell'intervallo delle Guide laterali dell'Unità di alimentazione carta PF-707m
Descrizione generale
Se c'è una differenza nella spaziatura tra le parti superiore e inferiore delle Guide laterali sulla parte anteriore e posteriore, la carta potrebbe non essere alimentata correttamente.
In tal caso, regolare la distanza tra la parte superiore e inferiore delle Guide laterali in modo che corrispondano.
NOTA
- Se l'unità principale non è accesa, non è possibile estrarre il vassoio. Accendere l'Interruttore di alimentazione secondaria. Per informazioni dettagliate, fare riferimento a Accensione del sistema.
Procedura
1

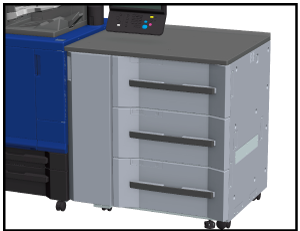

Estrarre il vassoio che si desidera regolare.
2
Allargare le Guide laterali e la Piastra guida posteriore.

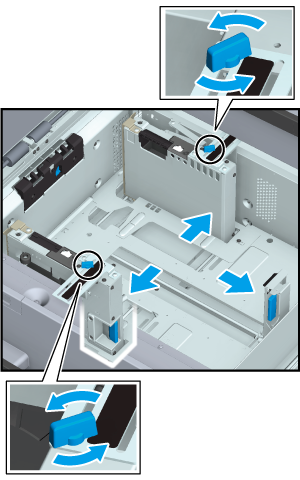

Ruotare i Pomelli di blocco della guida laterale (2 posizioni) delle Guide laterali in senso antiorario e allentarli.
Tenere premuta la Leva di rilascio del bloccaggio della guida laterale delle Guide laterali e la Leva di rilascio del blocco della guida bordo posteriore della Piastra guida posteriore allargandole.
NOTA
- Quando si spostano le Guide laterali, tenere sia la Leva di rilascio del bloccaggio della guida laterale sul lato anteriore che le maniglie sul lato posteriore. Cercare di spostarsi solo con le Guide laterali sul lato anteriore potrebbe disallineare la posizione delle Guide laterali.
3
Caricare circa 100 fogli con il lato di stampa rivolto verso l'alto.
4

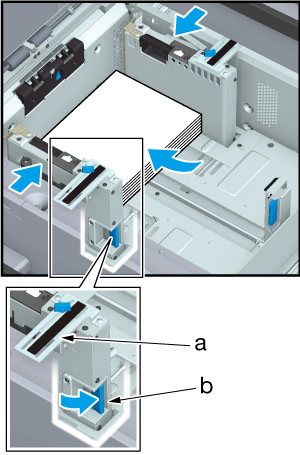

Premere la Leva di rilascio del bloccaggio della guida laterale delle Guide laterali sul lato anteriore e allineare entrambe le Guide laterali alla carta.
Posizionare la parte inferiore delle Guide laterali.
a: Indicatore formato carta
b: Leva di rilascio del bloccaggio della guida laterale
NOTA
- Assicurarsi che la distanza tra le Guide laterali non sia insufficiente, che la carta non sia deformata e che non ci siano spazi vuoti.
5

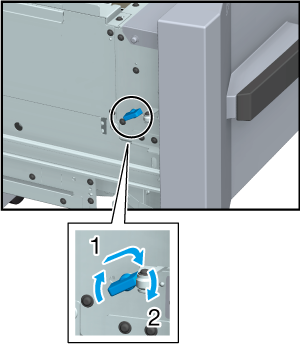

Ruotare e allentare la Manopola di fissaggio della piastra inferiore in senso antiorario, farla scorrere verso di sé e ruotarla in senso orario per fissarla.
6
Spingere nuovamente il vassoio nella posizione iniziale. Dopo che la Piastra inferiore cassetto si è sollevata, estrarla di nuovo.
Quando si spinge il vassoio nella posizione iniziale, si avverte il rumore del motore che solleva la Piastra inferiore cassetto. Quando il rumore si arresta e si estrae il vassoio, la Piastra inferiore cassetto si solleva.
NOTA
- Non estrarre il vassoio fino al termine del rumore del motore. Poiché la Piastra inferiore cassetto non viene sollevata completamente fino in cima, ciò può causare successivi malfunzionamenti.
7
Posizionare il lato superiore delle Guide laterali.

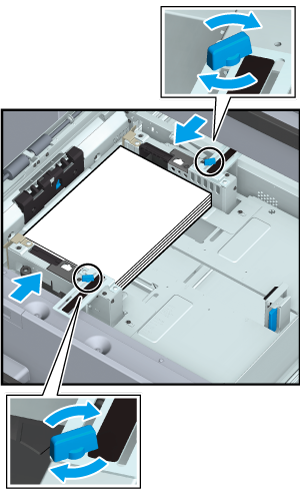

Spostare la parte superiore delle Guide laterali e allineare la guida alla carta. Ruotare i Pomelli di blocco della guida laterale (2 posizioni) in senso orario e bloccarli.
NOTA
- Assicurarsi che la distanza tra le Guide laterali non sia insufficiente, che la carta non sia deformata e che non ci siano spazi vuoti.
8
Abbassare la Piastra inferiore cassetto.

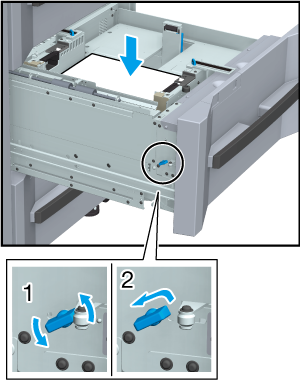

Ruotare in senso antiorario e allentare la Manopola di fissaggio della piastra inferiore, farla scorrere verso l'interno e ruotare in senso orario per fissarla in posizione. La Piastra inferiore cassetto si abbassa.
9
Caricare la carta.
Caricare la carta in modo che sia allineata con il lato sinistro del vassoio.

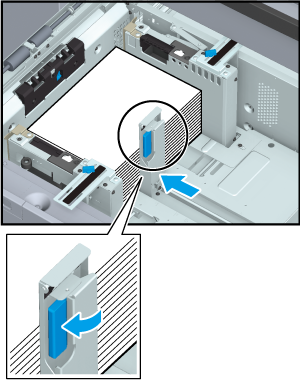

Tenere premuta la Leva di rilascio del blocco della guida bordo posteriore della Piastra guida posteriore e posizionarla contro la carta.
NOTA
- Assicurarsi che la carta caricata non superi le linee dell'altezza massima della pila di carta riportate sulle Guide laterali nel vassoio. Caricare la carta in modo che rimanga al di sotto della Leva di fissaggio piastra contenimento carta sull'Ugello aria.
- Assicurarsi che la Piastra guida posteriore sia posizionata saldamente contro la carta. Se è presente uno spazio tra la Piastra guida posteriore e la carta, l'unità principale non sarà in grado di rilevare correttamente il formato carta, il che potrebbe causare un guasto al dispositivo di alimentazione carta.
10
Inserire saldamente il vassoio fino in fondo.
L'indicatore della quantità di carta rimanente passa da "
" a "
".
in alto a destra nella pagina, diventa
e viene registrata come segnalibro.
