Caricamento della carta tab nel Vassoio della macchina principale
Descrizione generale
Caricare la carta tab nel Vassoio della macchina principale.
Esempio: inserire 3 fogli di carta tab in 1 set di stampa
Direzione di caricamento del vassoio | Come impilare la carta tab | Set di stampa |
|---|---|---|
 |  |  |
A: Lato posteriore B: Lato anteriore | A: lato stampato o da stampare (verso il basso) B: 1° foglio di carta tab C: 2° foglio di carta tab D: 3° foglio di carta tab | A: 1° foglio di carta tab B: 2° foglio di carta tab C: 3° foglio di carta tab D: set di stampa per 1 copia |
Esempio: inserire 3 fogli di carta tab in 3 set di stampa (9 fogli in totale)
Direzione di caricamento del vassoio | Come impilare la carta tab | Set di stampa |
|---|---|---|
 |  |  |
A: Lato posteriore B: Lato anteriore | A: lato stampato o da stampare (verso il basso) B: 1° foglio di carta tab C: 2° foglio di carta tab D: 3° foglio di carta tab | A: 1° foglio di carta tab B: 2° foglio di carta tab C: 3° foglio di carta tab D: set di stampa per 3 copie |
Consigli
- È possibile che i fogli si incollino tra loro a causa dei fori in presenza di carta tab dotata di fori. Per evitare che vengano alimentati più fogli contemporaneamente, smazzare manualmente la risma prima di caricare la carta. Per informazioni dettagliate su come separare la carta, fare riferimento a Gestione della carta.
- Per caricare la carta tab in un qualsiasi vassoio, modificare le impostazioni del formato del vassoio per la carta tab nelle Impostazioni carta. Per informazioni dettagliate, fare riferimento a [Formato carta].
Procedura
1
Estrarre il vassoio.
Estrarre il vassoio impostato per la carta tab.
2
Aprire Rullo di alimentazione.
3

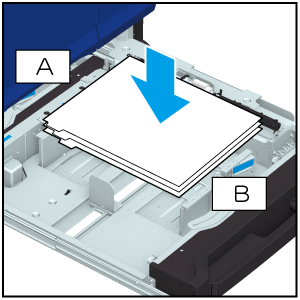

Caricare la carta tab.
A: lato posteriore, B: lato anteriore
NOTA
- Durante il caricamento della carta, prestare attenzione a non superare le linee di altezza massima della pila visualizzate sulle Guide laterali del vassoio.
4
Posizionare la piastra di guida contro la carta tab.
Caricare la carta tab in modo che sia allineata con il lato del Rullo di alimentazione del vassoio.
Tenendo premuta la Leva di rilascio del bloccaggio della guida laterale, posizionare le Guide laterali nella parte anteriore contro la carta tab, e tenendo premuta la Leva di rilascio del blocco della guida bordo posteriore, posizionare la Piastra guida posteriore contro la carta.
NOTA
- Assicurarsi che le Guide laterali e la Piastra guida posteriore siano posizionate saldamente contro la carta. Se è presente uno spazio tra la guida e la carta, l'unità principale non sarà in grado di rilevare correttamente il formato carta, il che potrebbe causare un guasto al dispositivo di alimentazione carta.
5
Inserire saldamente il vassoio fino in fondo.
