Prima della cordonatura
Descrizione generale
Se si desidera scanalare la carta da 351 g/m2/94 lb carta fine o più utilizzando l'Unità di rifilatura TU-510, riposizionare la staffa di regolazione dell'Unità scanalatura CR-102.
Procedura
1
Estrarre il rack di trasporto, facendo riferimento ai passaggi da 1 a 3 a Procedura (modifica della posizione della Piastra divisoria nel Separatore lavoro JS-507).
2

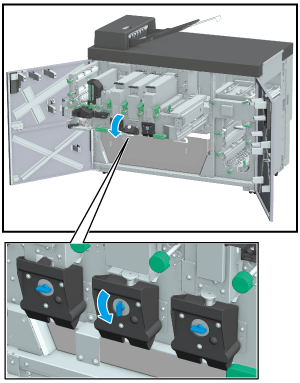

Ruotare la Staffa di fissaggio opzionale in senso antiorario e aprire il coperchio.
3
Rimuovere l'Unità scanalatura CR-102.
Durante la rimozione, tenere le impugnature nere e sollevare l'unità nella direzione della freccia, come mostrato nella figura.
Posizionare su un tavolo stabile l'Unità scanalatura CR-102 rimossa.
4

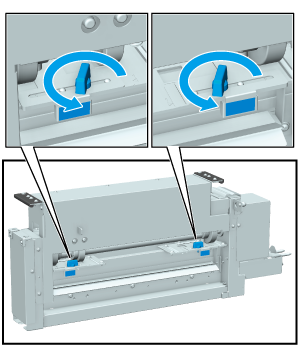

Ruotare le manopole (2 posizioni) delle staffe di regolazione dell'Unità scanalatura CR-102 in senso antiorario e allentarle.
5

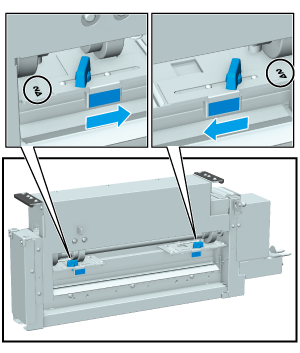

Tenere le parti dell'etichetta blu delle staffe di regolazione dell'Unità scanalatura CR-102 (2 posizioni) e spostare l'unità verso il lato centrale.
Portare le staffe di regolazione nella posizione in cui sono visibili i segni "2*" and "2)".
Se la grammatura della carta è inferiore a 350 g/m2/93 lb carta fine, riportare le staffe di regolazione nella posizione in cui sono visibili i segni "1*" e "1)".
6

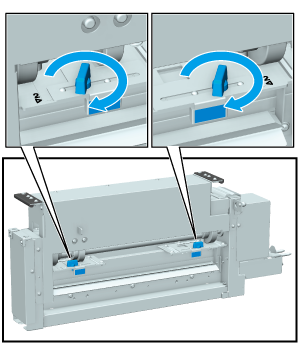

Ruotare in senso orario le manopole (2 posizioni) delle staffe di regolazione dell'Unità scanalatura CR-102 e serrarle.
7
Montare l'Unità scanalatura CR-102 nell'Unità di rifilatura TU-510.
8
Chiudere il coperchio e ruotare la Staffa di fissaggio opzionale in senso orario.
9
Riportare la Leva di blocco [TU6] in posizione iniziale.
10
Spingere il rack di trasporto all'interno e riportarlo in posizione iniziale. Quindi, riportare la Leva [TU4] a destra e la Leva [TU5] a sinistra.
11

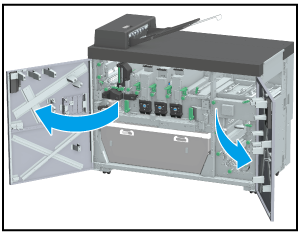

Chiudere la Sportello lato destro unità di rifilatura e la Sportello lato sinistro unità di rifilatura.
