Caricamento della carta tab nell'Vassoio di bypass multiplo MB-508/Vassoio di bypass multiplo MB-509
Descrizione generale
Caricare la carta tab nell'Vassoio di bypass multiplo MB-508/Vassoio di bypass multiplo MB-509.
Esempio: inserire 3 fogli di carta tab in 1 set di stampa
Vassoio di bypass multiplo MB-508
Direzione di caricamento del vassoio | Come impilare la carta tab | Set di stampa |
|---|---|---|
 |  |  |
A: Lato posteriore B: Lato anteriore | A: Lato stampato o da stampare B: 1° foglio di carta tab C: 2° foglio di carta tab D: 3° foglio di carta tab | A: 1° foglio di carta tab B: 2° foglio di carta tab C: 3° foglio di carta tab D: set di stampa per 1 copia |
Vassoio di bypass multiplo MB-509
Direzione di caricamento del vassoio | Come impilare la carta tab | Set di stampa |
|---|---|---|
 | | |
A: Lato posteriore B: Lato anteriore | A: Lato stampato o da stampare B: 1° foglio di carta tab C: 2° foglio di carta tab D: 3° foglio di carta tab | A: 1° foglio di carta tab B: 2° foglio di carta tab C: 3° foglio di carta tab D: set di stampa per 1 copia |
Esempio: inserire 3 fogli di carta tab in 3 set di stampa (9 fogli in totale)
Vassoio di bypass multiplo MB-508
Direzione di caricamento del vassoio | Come impilare la carta tab | Set di stampa |
|---|---|---|
 |  |  |
A: Lato posteriore B: Lato anteriore | A: Lato stampato o da stampare B: 1° foglio di carta tab C: 2° foglio di carta tab D: 3° foglio di carta tab | A: 1° foglio di carta tab B: 2° foglio di carta tab C: 3° foglio di carta tab D: set di stampa per 3 copie |
Vassoio di bypass multiplo MB-509
Direzione di caricamento del vassoio | Come impilare la carta tab | Set di stampa |
|---|---|---|
 | | |
A: Lato posteriore B: Lato anteriore | A: Lato stampato o da stampare B: 1° foglio di carta tab C: 2° foglio di carta tab D: 3° foglio di carta tab | A: 1° foglio di carta tab B: 2° foglio di carta tab C: 3° foglio di carta tab D: set di stampa per 3 copie |
Consigli
- È possibile che i fogli si incollino tra loro a causa dei fori in presenza di carta tab dotata di fori. Per evitare che vengano alimentati più fogli contemporaneamente, smazzare manualmente la risma prima di caricare la carta. Per informazioni dettagliate su come separare la carta, fare riferimento a Gestione della carta.
- Per caricare la carta tab in un qualsiasi vassoio, modificare le impostazioni del formato del vassoio per la carta tab nelle Impostazioni carta. Per informazioni dettagliate, fare riferimento a [Modif. imp.].
Procedura
1
Aprire Vassoio bypass.
2
Impostare il [Formato carta] del Vassoio bypass su [Carta TAB] in [Impostazione carta].
3

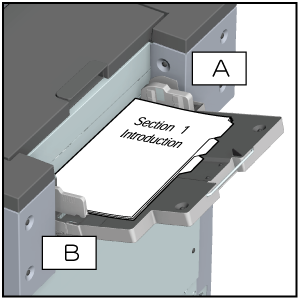

Caricare la carta tab sul Vassoio bypass.
A: lato posteriore, B: lato anteriore
NOTA
- Durante il caricamento della carta, prestare attenzione a non superare le linee dell'altezza massima della pila raffigurate sulle Guide laterali del Vassoio bypass.
4
Allineare le Guide laterali del Vassoio bypass con la carta tab.
