Regolazione fine dell'intervallo delle Guide laterali dell'Unità di alimentazione carta PF-602m
Descrizione generale
Se c'è una differenza nella spaziatura tra le parti superiore e inferiore delle Guide laterali sulla parte anteriore e posteriore, la carta potrebbe non essere alimentata correttamente.
In tal caso, regolare la distanza tra la parte superiore e inferiore delle Guide laterali in modo che corrispondano.
NOTA
- Se l'unità principale non è accesa, non è possibile estrarre il vassoio. Accendere l'Interruttore di alimentazione secondaria. Per informazioni dettagliate, fare riferimento a Accensione del sistema.
Procedura
1
Estrarre il vassoio che si desidera regolare.
2

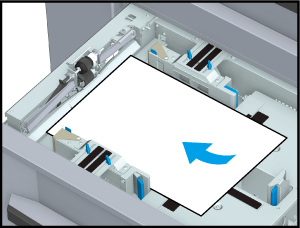

Caricare un singolo foglio di carta delle dimensioni desiderate nel vassoio corrispondente.
3

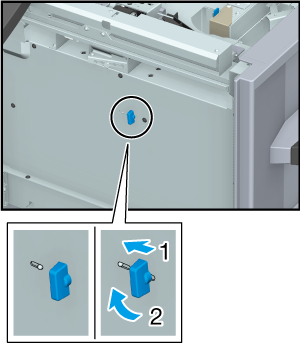

Ruotare la Manopola di fissaggio della piastra inferiore in senso antiorario per allentarla e farla scorrere verso l'interno. Ruotare in senso orario e bloccarla in quella posizione.
4
Spingere il vassoio verso la parte posteriore. Dopo che la Piastra inferiore cassetto si è sollevata, estrarla.
Al termine del sollevamento della Piastra inferiore cassetto, l'indicatore della quantità di carta rimanente passa a "
". Se il vassoio viene estratto a questo punto, la Piastra inferiore cassetto si solleva fino alla posizione più alta e si ferma.
5

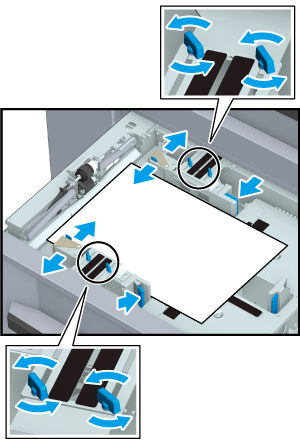

Allineare la Guide laterali alla carta.
Ruotare i Pomelli di blocco della guida laterale (4 posizioni) delle Guide laterali in senso antiorario e allentarli.
Allineare il fronte e il retro delle Guide laterali con la carta.
6

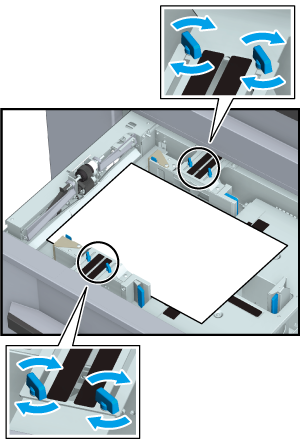

Bloccare la posizione delle Guide laterali.
Ruotare i Pomelli di blocco della guida laterale (4 posizioni) delle Guide laterali in senso orario e bloccarli.
Confrontare le due marcature di calibrazione tra i Pomelli di blocco della guida laterale e verificare che presentino quasi lo stesso valore.
7
Ruotare la Manopola di fissaggio della piastra inferiore in senso antiorario per sbloccarla.
La Piastra inferiore cassetto si abbassa.
8

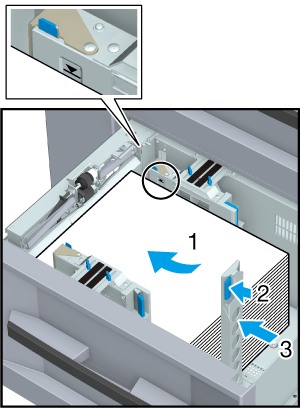

Caricare la carta con il lato di stampa rivolto verso l'alto.
Caricare la carta in modo che sia allineata con il lato del Rullo di alimentazione del vassoio.
Tenere premuta la Leva di rilascio del blocco della guida bordo posteriore della Piastra guida posteriore e posizionarla contro la carta.
NOTA
- Durante il caricamento della carta, prestare attenzione a non superare le linee di altezza massima della pila raffigurate sulle Guide laterali. Assicurarsi di non bloccare l'Ugello aria quando si carica la carta.
- Assicurarsi che la Piastra guida posteriore sia saldamente appoggiata alla carta. In presenza di spazi tra la guida e la carta, la macchina non sarà in grado di rilevare correttamente il formato carta, il che potrebbe causare un inceppamento.
9
Inserire saldamente il vassoio fino in fondo.
L'indicatore della quantità di carta rimanente passa da "
" a "
".
in alto a destra nella pagina, diventa
e viene registrata come segnalibro.
