Caricamento della carta di formato piccolo nell'Unità di alimentazione carta PF-602m
Descrizione generale
Aprire le Guide formato S e caricare la carta di formato piccolo nell'Unità di alimentazione carta PF-602m.
La larghezza minima delle Guide laterali dell'Unità di alimentazione carta PF-602m è di 139,7 mm/5,5". Per caricare carta di larghezza inferiore al minimo, aprire le Guide formato S.
Il formato della carta che è possibile caricare nel Vassoio 3 (superiore) e nel Vassoio 4 (inferiore) varia anche in caso di carta di formato piccolo. Consultare la tabella seguente.
Formato piccolo | Caricare senza aprire le Guide formato S | Caricare aprendo le Guide formato S | ||
|---|---|---|---|---|
Vassoio 3 (superiore) | Vassoio 4 (inferiore) | Vassoio 3 (superiore) | Vassoio 4 (inferiore) | |
A5 v | e | . | e | e |
A5 w | e | e | . | . |
B6 w | e | e | . | . |
Cartolina w * Solo in Giappone | e | e | e | . |
NOTA
- Se l'unità principale non è accesa, non è possibile estrarre il vassoio. Accendere l'Interruttore di alimentazione secondaria. Per informazioni dettagliate, fare riferimento a Accensione del sistema.
- Non estrarre più vassoi contemporaneamente. Altrimenti la macchina potrebbe ribaltarsi.
Consigli
- Non aprire le Guide formato S quando si carica carta di larghezza superiore alla larghezza minima delle Guide laterali.
- Aprire entrambe le Guide formato S quando si utilizzano le Guide formato S. Non caricare la carta se solo una delle due è aperta.
Procedura
1
Estrarre il vassoio.
2
Avvicinarsi fino a quando le Guide laterali sul lato anteriore e posteriore si fermano.

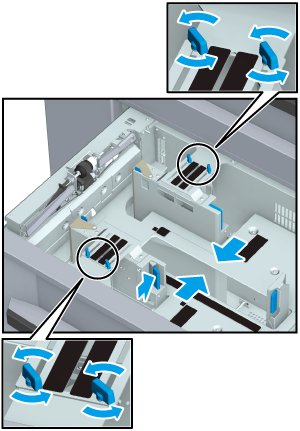

Ruotare i Pomelli di blocco della guida laterale (4 posizioni) delle Guide laterali in senso antiorario e allentarli.
Tenere premuta la Leva di rilascio del bloccaggio della guida laterale delle Guide laterali sul lato anteriore e avvicinarla fino a quando le Guide laterali sul lato anteriore e posteriore si fermano.
3
Aprire verso l'interno ciascuna delle Guide formato S delle Guide laterali sul lato anteriore e posteriore.
NOTA
- Se le Guide laterali sul lato anteriore e posteriore si avvicinano all'arresto, le Guide formato S non possono essere aperte verso l'interno.
4
Regolare la posizione della Guide laterali.

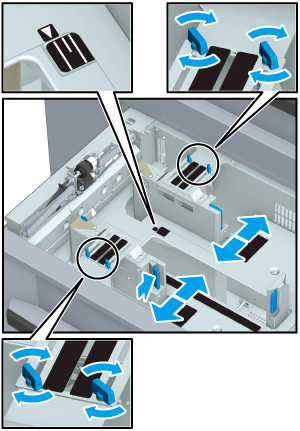

Tenendo premuto la Leva di rilascio del bloccaggio della guida laterale delle Guide laterali sul lato anteriore, effettuare il movimento secondo l'Indicatore formato carta della Piastra inferiore cassetto.
Ruotare i Pomelli di blocco della guida laterale (4 posizioni) in senso orario per bloccarli.
5

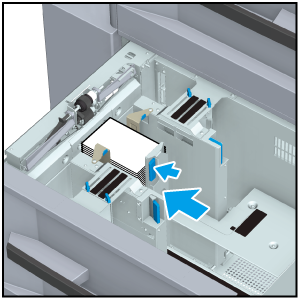

Caricare la carta con il lato di stampa rivolto verso l'alto.

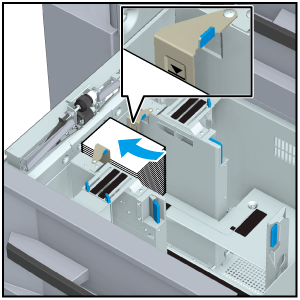

Caricare la carta in modo che sia allineata con il lato del Rullo di alimentazione del vassoio.
Tenere premuta la Leva di rilascio del blocco della guida bordo posteriore della Piastra guida posteriore e posizionarla contro la carta.
NOTA
- Durante il caricamento della carta, prestare attenzione a non superare le linee di altezza massima della pila raffigurate sulle Guide formato S.
- Assicurarsi che la Piastra guida posteriore sia saldamente appoggiata alla carta. In presenza di spazi tra la guida e la carta, la macchina non sarà in grado di rilevare correttamente il formato carta, il che potrebbe causare un inceppamento.
6
Inserire saldamente il vassoio fino in fondo.
L'indicatore della quantità di carta rimanente passa da "
" a "
".
in alto a destra nella pagina, diventa
e viene registrata come segnalibro.
