Caricamento della carta di formato piccolo nell'Unità di alimentazione carta PF-707m
Descrizione generale
Aprire le Guide formato S e caricare la carta di formato piccolo nell'Unità di alimentazione carta PF-707m.
La larghezza minima delle Guide laterali dell'Unità di alimentazione carta PF-707m è di 139,7 mm/5,5". Per caricare carta di larghezza inferiore al minimo, aprire le Guide formato S.
NOTA
- Se l'unità principale non è accesa, non è possibile estrarre il vassoio. Accendere l'Interruttore di alimentazione secondaria. Per informazioni dettagliate, fare riferimento a Accensione del sistema.
- Non estrarre più vassoi contemporaneamente. Altrimenti la macchina potrebbe ribaltarsi.
- La carta di formato piccolo può essere caricata solo sulla prima unità di alimentazione carta.
Consigli
- Non aprire le Guide formato S quando si carica carta di larghezza superiore alla larghezza minima delle Guide laterali.
- Aprire entrambe le Guide formato S quando si utilizzano le Guide formato S. Non caricare la carta se solo una delle due è aperta.
Procedura
1
Estrarre il vassoio su cui è caricata la carta.
2

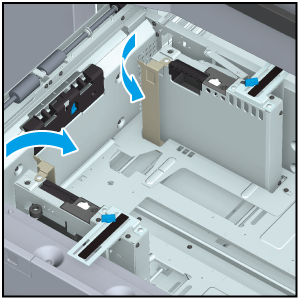

Aprire verso l'interno ciascuna delle Guide formato S delle Guide laterali sul lato anteriore e posteriore.
3

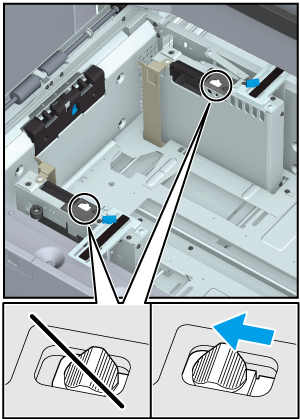

Far scorrere la Leva di fissaggio piastra contenimento carta (2 posizioni) verso sinistra e bloccarla.
4

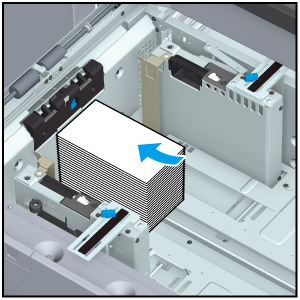

Caricare la carta con il lato di stampa rivolto verso l'alto allineandola al lato sinistro del vassoio.
Caricare la carta in modo che sia allineata con il lato sinistro del vassoio.
NOTA
- Prestare attenzione che la carta caricata non superi le linee di altezza massima della pila visualizzate sulle Guide formato S.
5

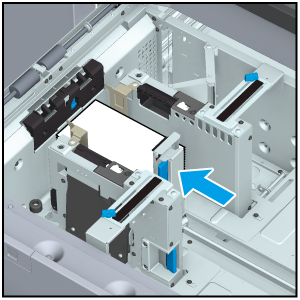

Spostare le Guide laterali e allineare le Guide formato S alla carta.

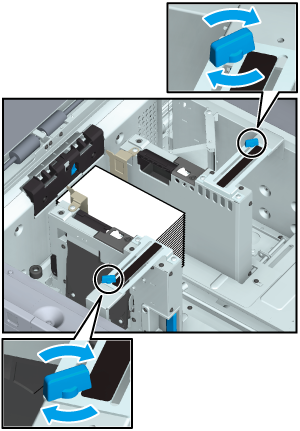

Ruotare i Pomelli di blocco della guida laterale delle Guide laterali in senso antiorario per allentarli.
Premere la Leva di rilascio del bloccaggio della guida laterale delle Guide laterali sul lato anteriore e allineare le Guide formato S alla carta.
6

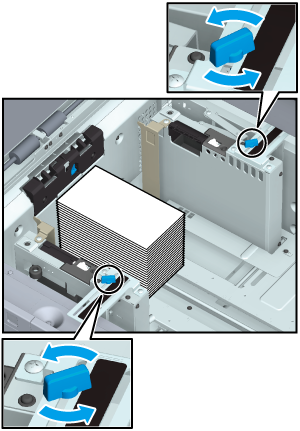

Ruotare i Pomelli di blocco della guida laterale delle Guide laterali in senso orario e bloccare le Guide formato S.
7
Allineare la Piastra guida posteriore alla carta.
Tenere premuta la Leva di rilascio del blocco della guida bordo posteriore della Piastra guida posteriore e posizionarla contro la carta.
NOTA
- Assicurarsi che la Piastra guida posteriore sia saldamente appoggiata alla carta. Se è presente uno spazio tra la Piastra guida posteriore e la carta, l'unità principale non sarà in grado di rilevare correttamente il formato carta, il che potrebbe causare un inceppamento o un malfunzionamento dell'unità principale.
8
Inserire saldamente il vassoio fino in fondo.
L'indicatore della quantità di carta rimanente passa da "
" a "
".
in alto a destra nella pagina, diventa
e viene registrata come segnalibro.
