Caricamento della carta tab nel Unità di alimentazione carta PF-602m
Descrizione generale
Caricare la carta tab nel Unità di alimentazione carta PF-602m.
Esempio: inserire 3 fogli di carta tab in 3 set di stampa (9 fogli in totale)
Direzione di caricamento del vassoio | Come impilare la carta tab | Set di stampa |
|---|---|---|
 |  |  |
A: Lato posteriore B: Lato anteriore | A: Lato stampato o da stampare B: 1° foglio di carta tab C: 2° foglio di carta tab D: 3° foglio di carta tab | A: 1° foglio di carta tab B: 2° foglio di carta tab C: 3° foglio di carta tab D: set di stampa per 3 copie |
Consigli
- È possibile che i fogli si incollino tra loro a causa dei fori in presenza di carta tab dotata di fori. Per evitare che vengano alimentati più fogli contemporaneamente, smazzare manualmente la risma prima di caricare la carta. Per informazioni dettagliate su come separare la carta, fare riferimento a Gestione della carta.
- Per caricare la carta tab in un qualsiasi vassoio, modificare le impostazioni del formato del vassoio per la carta tab nelle Impostazioni carta. Per informazioni dettagliate, fare riferimento a [Formato carta].
Procedura
1
Estrarre il vassoio.
Estrarre il vassoio impostato per la carta tab.
2
Allentare i Pomelli di blocco della guida laterale delle Guide laterali sul vassoio.
3

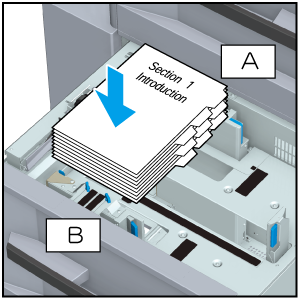

Caricare la carta tab sul vassoio.
A: lato posteriore, B: lato anteriore
NOTA
- Durante il caricamento della carta, prestare attenzione a non superare le linee di altezza massima della pila visualizzate sulle Guide laterali del vassoio.
4
Allineare le Guide laterali con la carta tab, ruotare i Pomelli di blocco della guida laterale e bloccarli.
NOTA
- Assicurarsi che le Guide laterali e la Piastra guida posteriore siano saldamente posizionate contro la carta tab. Se la carta tab si deforma per un divario pari o superiore a 1 mm/0,04", o è inserita troppo nelle guide, potrebbe verificarsi un problema nell'alimentazione della carta.
5
Allineare la Piastra guida posteriore alla carta tab.
6
Inserire saldamente il vassoio fino in fondo.
