Caricamento delle buste nell'Unità di alimentazione carta PF-707m
Descrizione generale
Caricare le buste nell'Unità di alimentazione carta PF-707m.
- A: Verticale B: Orizzontale
- Formato disponibile
In larghezza da 100 mm a 245 mm*, in lunghezza da 148 mm a 375 mm/in larghezza da 3,94" a 9,65", in lunghezza da 5,83" a 14,76"
*: gamma disponibile di Guide ausiliari laterali: da 100 mm a 140 mm/da 3,94" a 5,51"
- Dimensioni consigliate (linguette escluse)
Standard | Form. | In larghezza | In lunghezza |
|---|---|---|---|
Standard giapponese | K2 | 240 mm/9,45" | 332 mm/13,07" |
N3 | 120 mm/4,72" | 235 mm/9,25" | |
Standard Nord America | 6 e 9 1/2 | 241 mm/9,49" | 152 mm/5,98" |
Standard ISO | C5 | 229 mm/9,02" | 162 mm/6,38" |
C6/C5 | 229 mm/9,02" | 114 mm/4,49"* |
*: deve avere una lunghezza minima di 148 mm/5,83" con l'aletta aperta.
- Capacità di carico
100 fogli (50 fogli per le buste K0 e K1)
La differenza di altezza sulla superficie superiore della busta deve essere pari o inferiore a 10 mm/0,39".
- Buste non disponibili
Busta con finestra
Busta con nastro biadesivo e carta protettiva sul lembo
NOTA
- Si consiglia di utilizzare buste con cucitura laterale singola (A) o doppia (B). Se l'aletta adesiva si sovrappone al lato di stampa, la stampa stessa potrebbe risultare sbiadita.
NOTA
- Se l'unità principale non è accesa, non è possibile estrarre il vassoio. Accendere l'Interruttore di alimentazione secondaria. Per informazioni dettagliate, fare riferimento a Accensione del sistema.
- Non estrarre più vassoi contemporaneamente. Altrimenti la macchina potrebbe ribaltarsi.
- Le buste possono essere caricate solo nel Vassoio inferiore (vassoio 5) della prima unità di alimentazione carta.
Procedura (per busta con larghezza inferiore a 139,7 mm/5,5")
1
Estrarre il vassoio per caricare le buste.
2

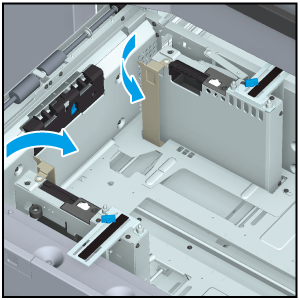

Aprire verso l'interno ciascuna delle Guide formato S delle Guide laterali sul lato anteriore e posteriore.
3

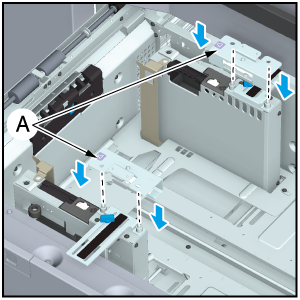

Inserire e impostare le Guide ausiliari laterali (2 unità) nelle viti di posizionamento delle Guide laterali.
Se le viti di posizionamento non sono fissate, contattare l'addetto all'assistenza.
Fissare le guide in modo che il segno A sia rivolto come indicato in figura.
4
Far scorrere la Leva di fissaggio piastra contenimento carta (2 posizioni) verso sinistra e bloccarla.
5

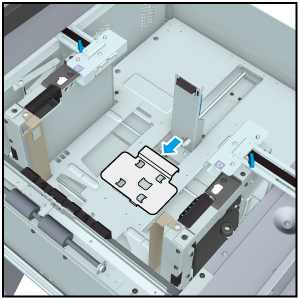

Installare la Guida di assistenza posteriore (Inf.) nella scanalatura sul fondo del vassoio.
6

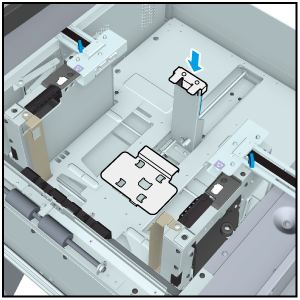

Installare la Guida di assistenza posteriore (Sup.) sulla parte superiore della Piastra guida posteriore.
7
Allentare i Pomelli di blocco della guida laterale delle Guide laterali sul vassoio.
8

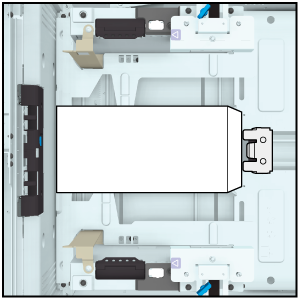

Caricare le buste nel vassoio con il lato di stampa rivolto verso l'alto.
Caricare le buste contro la parte superiore del vassoio in modo che i lembi aperti si trovino sul lato destro.
9
Allineare le Guide laterali del vassoio con le buste, ruotare i Pomelli di blocco della guida laterale e fissarli.
NOTA
- Non applicare una forza non necessaria alle Guide laterali. Ciò potrebbe danneggiare la Guida di assistenza posteriore (Inf.).
10
Allineare la Piastra guida posteriore del vassoio alle buste.
11
Inserire saldamente il vassoio fino in fondo.
Procedura (per buste larghe più di 139,7 mm/5,5")
1
Estrarre il vassoio per caricare le buste.
2

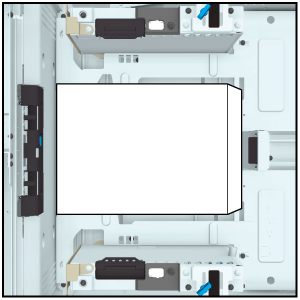

Caricare le buste nel vassoio con il lato di stampa rivolto verso l'alto.
Caricare le buste contro la parte superiore del vassoio in modo che i lembi aperti si trovino sul lato destro.
Se le Guide ausiliari laterali sono montate, provvedere a rimuoverle. Non è necessario rimuovere le viti di posizionamento.
3
Allineare le Guide laterali del vassoio con le buste, ruotare i Pomelli di blocco della guida laterale e fissarli.
4
Allineare la Piastra guida posteriore del vassoio alle buste.
5
Inserire saldamente il vassoio fino in fondo.
