Prima del taglio della carta
Descrizione generale
Se si taglia la carta in formato scheda con l'Unità di rifilatura TU-510, controllare prima i seguenti contenuti e modificare le impostazioni del Separatore lavoro JS-507 in base alla necessità.
1. Dimensione verticale della scheda
Modificare la posizione della Piastra divisoria a seconda che la dimensione verticale della scheda sia pari a 85 mm/3,35" o superiore.
Per informazioni dettagliate, fare riferimento alla procedura seguente.
2. Numero di file per il taglio delle schede
Portare la posizione della Piastra divisoria sul tipo a 2 o a 3 file a seconda delle impostazioni per il taglio della scheda.
Per informazioni dettagliate, fare riferimento alla procedura seguente.
Procedura (modifica della posizione della Piastra divisoria nel Separatore lavoro JS-507)
1
Aprire lo Sportello lato destro unità di rifilatura e lo Sportello lato sinistro unità di rifilatura dell'Unità di rifilatura TU-510.
2
Inclinare la Leva [TU4] a sinistra e la Leva [TU5] a destra, quindi estrarre il rack di trasporto.
3
Spostare la Leva di blocco [TU6] come mostrato in figura e fissare il rack di trasporto.
4

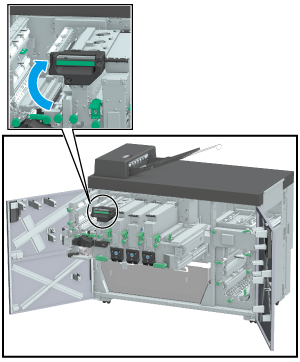

Tenere la Leva [TU18] e aprire l'unità di taglio biglietti in alto a sinistra.
5

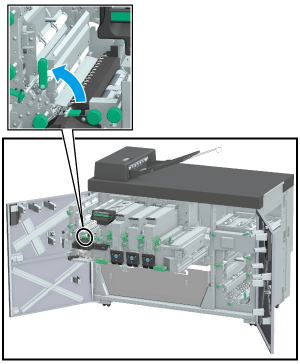

Aprire la Leva [TU20] a sinistra.
6

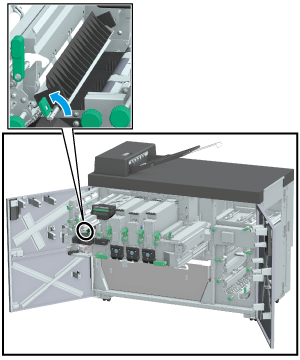

Aprire la Leva [JS1] a sinistra.
7

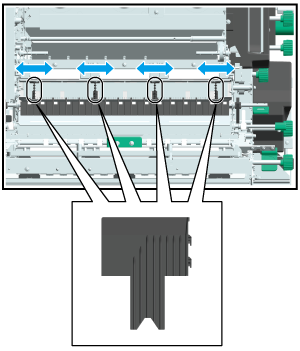

Riposizionare la Piastra divisoria (quattro unità).
Quando il formato carta è 85 mm/3,35" in larghezza, spostare la Piastra divisoria al centro del percorso di trasporto della carta.
Quando il formato della carta è 86 mm/3,39" in larghezza o più, spostare la Piastra divisoria all'esterno del percorso di trasporto della carta.
8
Chiudere la Leva [JS1] e la Leva [TU20]. Quindi, tenendo premuta la Leva [TU18] e riportare l'unità di rifilatura CD in posizione iniziale.
9
Riportare la Leva di blocco [TU6] in posizione iniziale.
10
Spingere il rack di trasporto all'interno e riportarlo in posizione iniziale. Quindi, riportare la Leva [TU4] a destra e la Leva [TU5] a sinistra.
11
Chiudere la Sportello lato destro unità di rifilatura e la Sportello lato sinistro unità di rifilatura.
Procedura (modifica della posizione della Piastra divisoria del Vassoio scheda)
1
Aprire lo Sportello vassoio scheda dell'Unità di rifilatura TU-510 ed estrarre il Vassoio scheda.
2

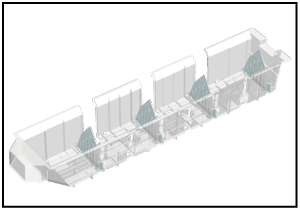

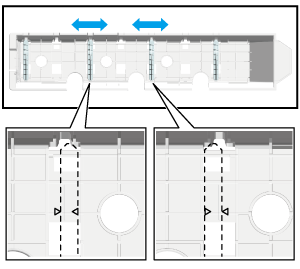

Spostare le due piastre divisorie centrali della Piastra divisoria (quattro piastre) del Vassoio scheda.
Quando il formato della carta è di 85 mm/3,35" in larghezza, spostare la Piastra divisoria al centro del percorso di trasporto della carta (il segno + è visibile solo all'esterno).
Quando il formato della carta supera 86 mm/3,39" in larghezza, spostare la Piastra divisoria all'esterno del percorso di trasporto della carta (il segno + è visibile solo all'interno).
3
Riportare il Vassoio scheda in posizione iniziale e chiudere lo Sportello vassoio scheda.
Procedura (passaggio della posizione della Piastra divisoria sul tipo a 2 o a 3 file)
NOTA
- Prima di iniziare questo lavoro, accertarsi che tutte le porte dell'Unità di rifilatura TU-510 siano chiuse.
1

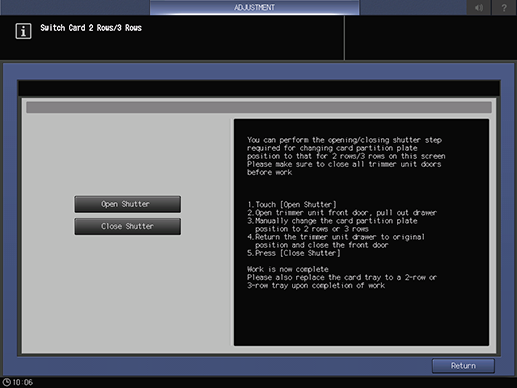

Premere [Regolazione] nella schermata [UNITÀ PRINC.] e aprire [Regolazione Finisher] - [Regolazione unità rifilatura] - [Cambia scheda linee 2/3].
2
Premere [Apri otturatore].
3
Estrarre il rack di trasporto e aprire il Separatore lavoro JS-507, facendo riferimento ai punti da 1 a 6 di Procedura (modifica della posizione della Piastra divisoria nel Separatore lavoro JS-507).
4

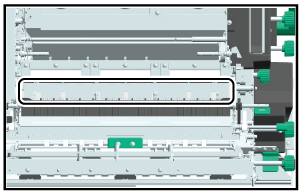

Rimuovere tutti i set Piastra divisoria insieme.
5
Fissare la Piastra divisoria alla posizione a 2 o a 3 file.

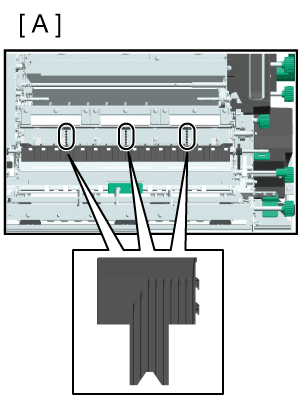

Per passare al tipo a 2 file, fissare la Piastra divisoria (3 pezzi) come mostrato nella fig. A.

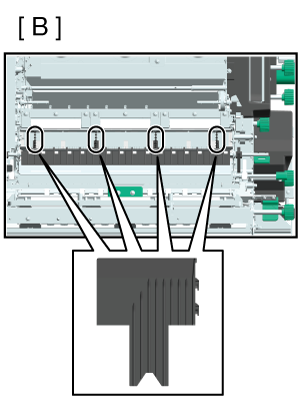

Per passare al tipo a 3 file, fissare la Piastra divisoria (4 pezzi) come mostrato nella fig. B.
6
Riportare il rack trasportatore nella posizione iniziale, facendo riferimento ai punti da 8 a 11 di Procedura (modifica della posizione della Piastra divisoria nel Separatore lavoro JS-507).
7
Premere [Chiudi otturatore] in Pannello a sfioramento.
8
Aprire lo Sportello vassoio scheda dell'Unità di rifilatura TU-510 ed estrarre il Vassoio scheda.
9
Sostituire il Vassoio scheda con uno per il tipo a 2 o a 3 file, riportarlo nella posizione iniziale e chiudere lo Sportello vassoio scheda.
NOTA
- Se la sostituzione della Piastra divisoria risulta difficoltosa, contattare l'addetto all'assistenza.
