Rimozione degli inceppamenti
Note per la rimozione degli inceppamenti
Questa sezione descrive i punti da tenere in considerazione nella risoluzione degli inceppamenti. Assicurarsi di leggere questa sezione prima di tentare di eliminare un inceppamento.
Non spegnere l'Interruttore alimentazione principale o l'Interruttore di alimentazione secondaria quando si eliminano gli inceppamenti. In questo modo sarà difficile estrarre il vassoio o l'Unità di fissaggio del trasporto.
La Leva [M1] che estrae l'Unità di fissaggio del trasporto si inclina verso destra e non può estrarre l'Unità di fissaggio del trasporto se è presente un inceppamento nella sezione di ingresso o di uscita della macchina. Non cercare in nessun caso di inclinare con forza la Leva [M1].
Prestare attenzione a non strappare la carta né a lasciare frammenti di carta nella macchina quando si rimuove l'inceppamento.
Display | Indicazioni di attenzione e avvertenza durante il lavoro |
|---|---|
  |
|
Ci si potrebbe ustionare. | |
NON toccare la parte di fusione dell'unità di trasporto della fusione. Prestare particolare attenzione quando si estrae l'unità di trasporto della fusione o si apre la parte di fusione. | |
  |
|
Ci si potrebbe ferire. | |
NON inserire le mani né le braccia tra l'unità principale e l'unità di trasporto della fusione. | |
Il contatto con i terminali di collegamento delle parti elettriche può danneggiare la macchina o causare problemi imprevisti. Non cercare di fare il lavoro da soli, contattare l'addetto all'assistenza. | |
|
|
Rischio di lesioni a causa di graffette inceppate. | |
Prestare attenzione quando si rimuovono le graffette inceppate. | |
Le graffette sono affilate! | |
|
|
Ci si potrebbe ustionare. | |
NON toccare l'unità del serbatoio di colla. | |
Prestare particolare attenzione se si spinge l'unità serbatoio colla all'indietro. |

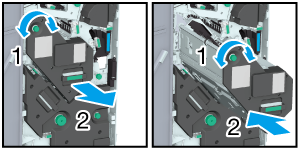

ATTENZIONE: temperatura elevata! UstioneQuando si cerca di estrarre lo Stacker dell'Unità di finitura FS-532 per eliminare un inceppamento, è possibile che sia bloccato e che non sia possibile estrarlo.

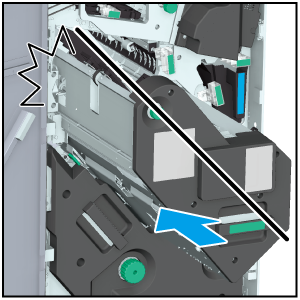

Quando si tenta di riportare indietro lo Stacker estratto, è possibile che questo sia bloccato e non possa essere riportato nella posizione iniziale.
In entrambi i casi, ruotare la Manopola [FS8] dello Stacker. Questo rilascia il blocco e permette le operazioni.
Riferimento
- I codici degli inceppamenti sono inoltre visualizzati nell'area di visualizzazione messaggi della schermata [Pos.dell'inceppam.]. Per ulteriori dettagli, contattate il tecnico dell'assistenza.
Rimozione degli inceppamenti
1
Premere [Illustraz] sulla schermata [Pos.dell'inceppam.].
È visualizzata la schermata [Illustraz].
In caso di più illustrazioni, premere [Successivo] per verificare come eliminare un inceppamento.
Per tornare alla schermata [Pos.dell'inceppam.], premere [Posizione JAM].
2
Rimuovere l'inceppamento secondo le istruzioni visualizzate sulla schermata.
NOTA
- Assicurarsi di confermare la posizione dell'etichetta di avvertenza prima di eliminare l'inceppamento. Per i dettagli, consultare [Informazioni sicurezza] dell'opuscolo.
3
Al termine dell'elaborazione, il display torna alla schermata [UNITÀ PRINC.].
In caso di più inceppamenti, si torna alla schermata [Pos.dell'inceppam.] e viene visualizzata la posizione dell'inceppamento da eliminare. Ripetere i passaggi 1 e 2 fino a eliminare ogni occorrenza. Una volta eliminati tutti gli inceppamenti, il display torna alla schermata [UNITÀ PRINC.].
