Caricamento delle buste nell'Unità di grande capacità LU-202m/Unità di grande capacità LU-202XLm
Descrizione generale
Caricare le buste nell'Unità di grande capacità LU-202m/Unità di grande capacità LU-202XLm.

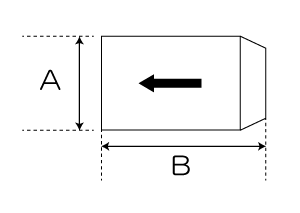

- A: Verticale B: Orizzontale
- Formato disponibile
in larghezza da 100 mm a 245 mm, in lunghezza da 148 mm a 375 mm/in larghezza da 3,94" a 9,65", in lunghezza da 5,83" a 14,76"
- Dimensioni consigliate (linguette escluse)
Standard | Form. | In larghezza | In lunghezza |
|---|---|---|---|
Standard giapponese | K2 | 240 mm/9,45" | 332 mm/13,07" |
N3 | 120 mm/4,72" | 235 mm/9,25" | |
N4 | 90 mm/3,54" | 205 mm/8,07" | |
Standard Nord America | 6 e 9 1/2 | 241 mm/9,49" | 152 mm/5,98" |
Standard ISO | C5 | 229 mm/9,02" | 162 mm/6,38" |
C6/C5 | 229 mm/9,02" | 114 mm/4,49"* |
*: deve avere una lunghezza minima di 148 mm/5,83" con l'aletta aperta.
- Capacità di carico
100 fogli (50 fogli per le buste K0 e K1)
La differenza di altezza sulla superficie superiore della busta deve essere pari o inferiore a 10 mm/0,39".
- Buste non disponibili
Busta con finestra
Busta con nastro biadesivo e carta protettiva sul lembo
NOTA

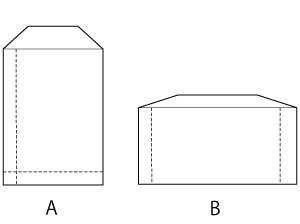

- Si consiglia di utilizzare buste con cucitura laterale singola (A) o doppia (B). Se l'aletta adesiva si sovrappone al lato di stampa, la stampa stessa potrebbe risultare sbiadita.
NOTA
- Se la macchina non è accesa, la Piastra inferiore cassetto non funziona. Accendere l'Interruttore di alimentazione secondaria. Per informazioni dettagliate, fare riferimento a Accensione del sistema.
Consigli
- La descrizione di questa sezione prende l'Unità di grande capacità LU-202m a titolo d'esempio.
Procedura (per buste K2)
1

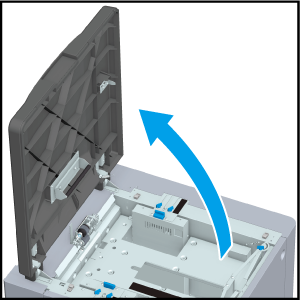

Aprire Sportello superiore.
La Piastra inferiore cassetto si abbassa.
NOTA
- Se la macchina non è accesa, la Piastra inferiore cassetto non si abbassa.
2

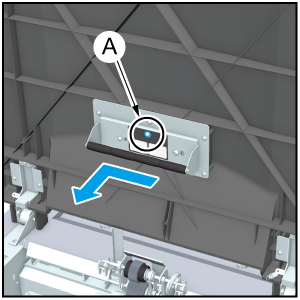

Spingere la Copiglia (A nella figura) fino in fondo e far scorrere il Contenitore carta lateralmente per estrarlo.
3

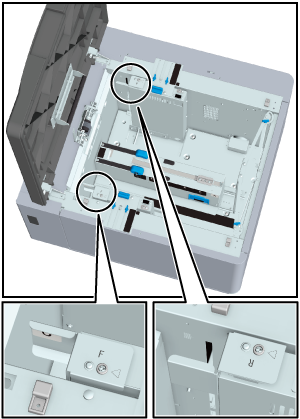

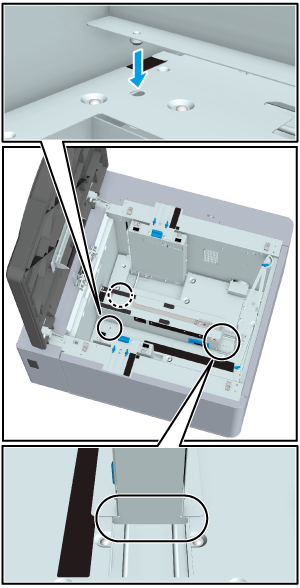

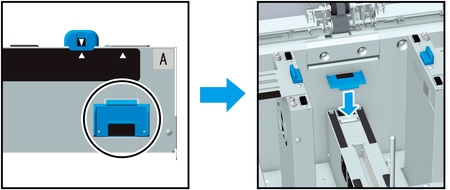

Posizionare la Guida ausiliaria inferiore del Kit di montaggio MK-746 nella Piastra inferiore cassetto e fissarla con il perno di posizionamento.
Installare la parte del fermo della Guida ausiliaria inferiore allineandola alla scanalatura della Piastra inferiore cassetto.
4

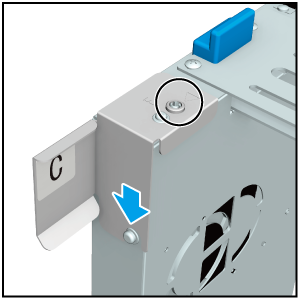

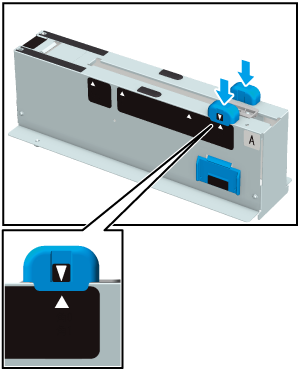

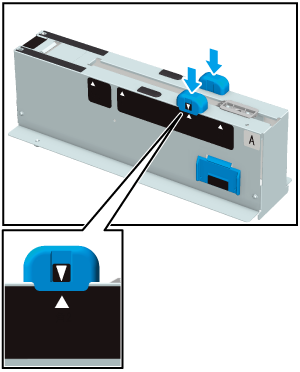

Fissare la Parte di sollevamento posteriore (2 unità) alla Guida ausiliaria inferiore nella posizione indicata in figura (seconda da destra).
Allineare il segno , della Parte di sollevamento posteriore con il segno + della Guida ausiliaria inferiore.
5

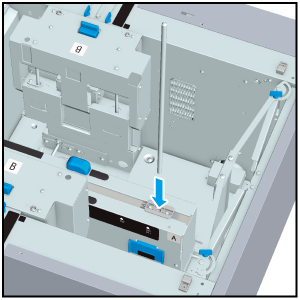

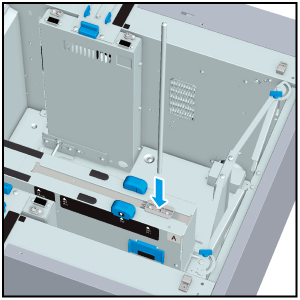

Fissare l'Albero guida posteriore alla porzione base della guida posteriore della Guida ausiliaria inferiore.
6

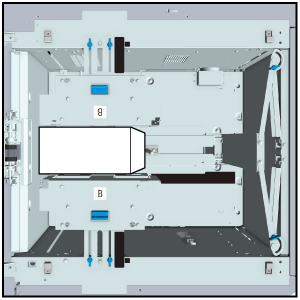

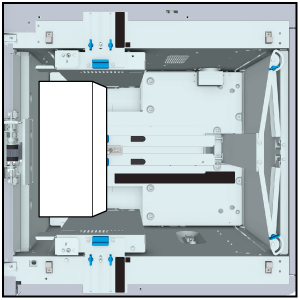

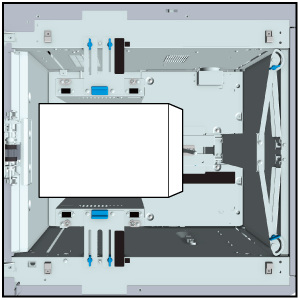

Caricare le buste nel vassoio con il lato di stampa rivolto verso l'alto.
Caricare le buste aperte contro il lato sinistro del vassoio, in modo che i lembi aperti si trovino sul lato destro.
Al momento del caricamento, piegare le buste in modo che non pendano verso il basso.
7
Allineare l'Albero guida posteriore alle buste.
8
Allineare le Guide laterali alle buste, ruotare le Manopole guide laterali e fissarle.
9
Chiudere lo Sportello superiore.
Se si verifica un errore quando sono caricate poche buste con una grammatura di 80 g/m2/21 lb carta fine o inferiore, procedere come di seguito indicato.
1. Rimuovere la Parte di sollevamento anteriore dal lato della Guida ausiliaria inferiore.
2. Fissare la Parte di sollevamento anteriore fino in fondo alla Guida ausiliaria inferiore.
Procedura (per buste N4 o N3)
1
Aprire Sportello superiore.
La Piastra inferiore cassetto si abbassa.
NOTA
- Se la macchina non è accesa, la Piastra inferiore cassetto non si abbassa.
2
Premere il Pulsante di abbassamento piastra inferiore vassoio e abbassare la Piastra inferiore cassetto nella posizione più bassa.
3
Fare riferimento ai passaggi da 2 a 3 a Procedura (per buste K2) per preparare l'installazione.
4

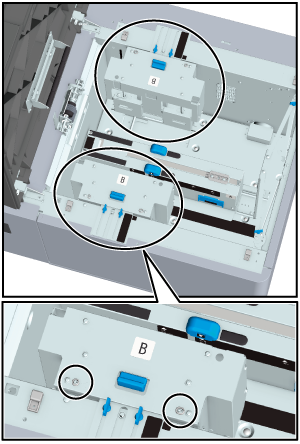

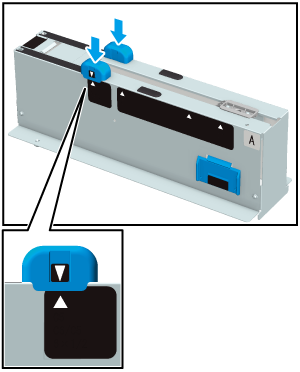

Collegare la Parte di sollevamento posteriore (2 unità) alla Guida ausiliaria inferiore nella posizione indicata in figura (seconda da sinistra).
Allineare il segno , della Parte di sollevamento posteriore con il segno + della Guida ausiliaria inferiore.
5
Installare la Guida ausiliaria laterale sulle Guide laterali dell'Unità di grande capacità LU-202m/Unità di grande capacità LU-202XLm.
Installare in modo che i fori di installazione della Guida ausiliaria laterale si adattino alle viti di posizionamento delle Guide laterali.
NOTA
- Installare la Piastra inferiore cassetto in modo che si trovi nella posizione più bassa.
6

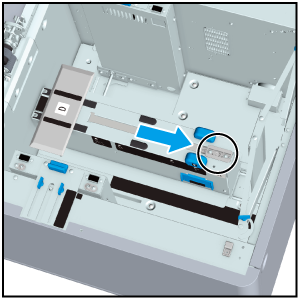

Fissare l'Albero guida posteriore alla porzione base della guida posteriore della Guida ausiliaria inferiore.
7

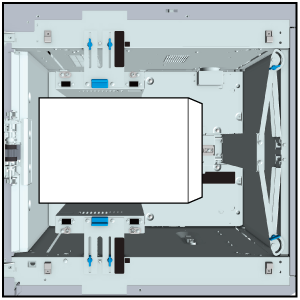

Caricare le buste nel vassoio con il lato di stampa rivolto verso l'alto.
Caricare le buste aperte contro il lato sinistro del vassoio, in modo che i lembi aperti si trovino sul lato destro.
8
Allineare l'Albero guida posteriore alle buste.
9
Allineare le Guide laterali alle buste, ruotare le Manopole guide laterali e fissarle.
10
Chiudere lo Sportello superiore.
Procedura (per buste K1 o K0)
La procedura varia in base alla direzione e alla quantità della curvatura quando le buste da stampare sono appese in verticale dai rispettivi lembi.

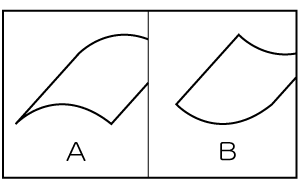

Quando le buste sono curvate con la convessità rivolta verso l'alto (A nella figura), caricarle come se si trattasse di carta normale. Per informazioni dettagliate sul caricamento, fare riferimento a Caricamento della carta nel Unità di grande capacità LU-202m o Caricamento della carta nel Unità di grande capacità LU-202XLm.
Quando le buste sono curvate con la convessità rivolta verso il basso (B nella figura), caricarle procedendo come di seguito indicato.
1
Fare riferimento ai passaggi da 1 a 3 a Procedura (per buste K2) per preparare l'installazione.
2

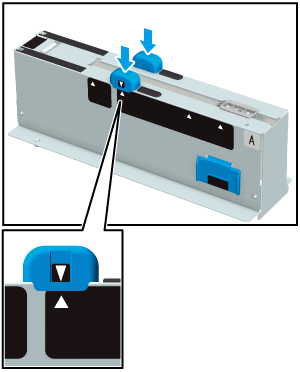

Fissare la Parte di sollevamento posteriore (2 unità) alla Guida ausiliaria inferiore nella posizione indicata in figura (bordo destro).
Allineare il segno , della Parte di sollevamento posteriore con il segno + della Guida ausiliaria inferiore.
3

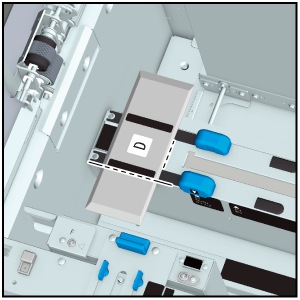

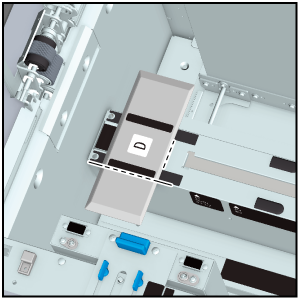

Installare la Piastra ausiliaria inferiore.
Allineare e fissare la Piastra ausiliaria inferiore alla linea di marcatura della Guida ausiliaria inferiore e il bordo del foglio PET della Piastra ausiliaria inferiore al bordo della Guida ausiliaria inferiore.
4
Spostare la parte della base della guida posteriore verso il bordo collocato all'estremità posteriore.
Rimuovere l'Albero guida posteriore se è fissato.
5
Caricare le buste nel vassoio con il lato di stampa rivolto verso l'alto.
Caricare le buste aperte contro il lato sinistro del vassoio, in modo che i lembi aperti si trovino sul lato destro.
Al momento del caricamento, piegare le buste in modo che non pendano verso il basso.
6
Allineare la Guida posteriore dell'Unità di grande capacità LU-202m/Unità di grande capacità LU-202XLm alle buste.
7
Allineare le Guide laterali alle buste, ruotare le Manopole guide laterali e fissarle.
8
Chiudere lo Sportello superiore.
Procedura (per busta C5, C6/C5 o 6×9 1/2)
1
Fare riferimento ai passaggi da 1 a 3 a Procedura (per buste K2) per preparare l'installazione.
2
Fissare la Parte di sollevamento posteriore (2 unità) alla Guida ausiliaria inferiore nella posizione indicata in figura (bordo sinistro).
Allineare il segno , della Parte di sollevamento posteriore con il segno + della Guida ausiliaria inferiore.
3
Installare la Guida ausiliaria superiore sulle Guide laterali dell'Unità di grande capacità LU-202m/Unità di grande capacità LU-202XLm.
Accoppiare il foro della Guida ausiliaria superiore con il perno di posizionamento delle Guide laterali.
Accoppiare la tacca della Guida ausiliaria superiore con il collare di posizionamento delle Guide laterali.
4
Installare la Piastra ausiliaria inferiore.
Allineare e fissare la Piastra ausiliaria inferiore alla linea di marcatura della Guida ausiliaria inferiore e il bordo del foglio PET della Piastra ausiliaria inferiore al bordo della Guida ausiliaria inferiore.
A seconda della direzione dell'arricciamento delle buste, le prestazioni di alimentazione potrebbero migliorare non installando la Piastra ausiliaria inferiore. Per ulteriori dettagli, contattate il tecnico dell'assistenza.
5
Fissare l'Albero guida posteriore alla porzione base della guida posteriore della Guida ausiliaria inferiore.
6
Caricare le buste nel vassoio con il lato di stampa rivolto verso l'alto.
Caricare le buste aperte contro il lato sinistro del vassoio, in modo che i lembi aperti si trovino sul lato destro.
7
Allineare l'Albero guida posteriore alle buste.
8
Allineare le Guide laterali alle buste, ruotare le Manopole guide laterali e fissarle.
9
Chiudere lo Sportello superiore.
