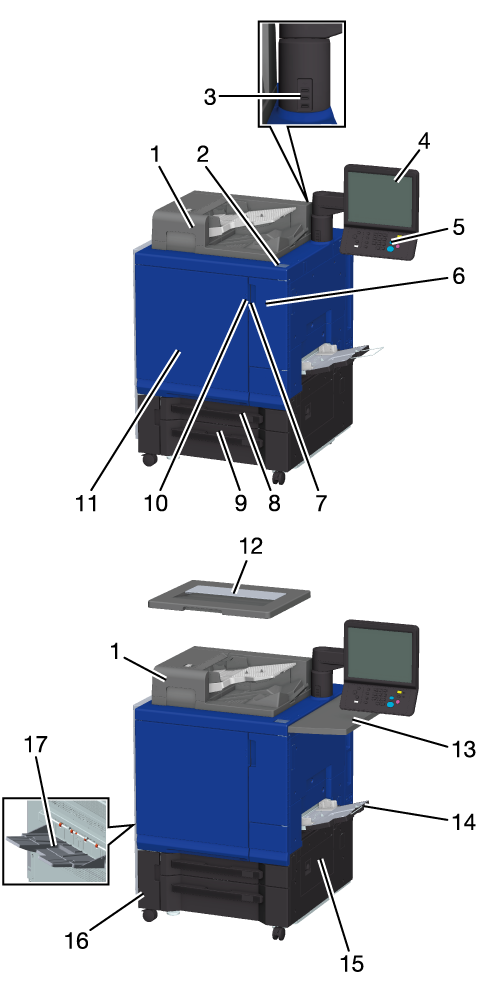

1

Alimentatore automatico documenti con inversione DF-713 (ADF) (opzionale)

Un originale di più pagine può essere alimentato e scansionato un foglio alla volta.
Anche i lati anteriore e posteriore dell'originale duplex vengono scansionati in una sola alimentazione, senza necessità di invertirlo.

* Solo AccurioPress C4080/AccurioPress C4070/AccurioPrint C4065.

2

Interruttore di alimentazione secondaria

Accende o spegne la macchina.

3

Porta USB (USB 2.0 tipo A e 3)

Si usa per il collegamento di supporti di memoria esterni (memoria USB, HDD USB), tastiera, mouse, Unità di autenticazione AU-201S, Sensore supporti intelligente IM-101, ecc.

Porta USB (USB 2.0 tipo A e 3) supporta solo dispositivi a basso consumo. Fornire un'alimentazione di energia elettrica esterna per i dispositivi che richiedono una grande quantità di alimentazione elettrica.

4

Pannello a sfioramento

Mostra le schermate come la schermata [UNITÀ PRINC.] e le operazioni di configurazione. Inoltre, visualizza il metodo operativo e il metodo per la gestione dei problemi.

5

Pannello di controllo

Premere durante il funzionamento e la configurazione.

6

Sportello di alimentazione toner

Aprire per sostituire il Contenitore toner.

7

Maniglia sportello di alimentazione toner

Utilizzata per aprire lo Sportello di alimentazione toner.

8

Vassoio 1

Ospita 500 fogli (80 g/m²/21 lb carta fine).

9

Vassoio 2

Ospita 1.000 fogli (80 g/m²/21 lb carta fine).

10

Maniglia sportello anteriore corpo principale

Utilizzata per aprire lo Sportello anteriore.

11

Sportello anteriore

Aprire per eliminare un inceppamento o attivare/disattivare l'Interruttore alimentazione principale.

12

Coperchio originali OC-511 (Coperchio originali) (opzionale)

Aprire per sostituire i documenti nella Lastra di esposizione.

* Solo AccurioPress C4080/AccurioPress C4070/AccurioPrint C4065.

13

Tavolo di lavoro WT-511 (opzionale)

Permette di riporre temporaneamente documenti e simili.

14

Vassoio di bypass multiplo MB-509 (opzionale)

Si usa quando si stampa su carta non caricata nel Vassoio della macchina principale. Ospita 250 fogli (80 g/m²/21 lb carta fine).

15

Sportello destro

Per eliminare un inceppamento della carta, aprire lo sportello e rimuovere la carta.

16

Sportello sostituzione contenitore toner usato

Aprire per sostituire il Contenitore del toner usato.

17

Vassoio di uscita OT-511 (opzionale)

Espelle la carta in uscita senza Offset.

18

Cavo di alimentazione

Fornisce energia alla macchina.

19

Porta seriale (RS‑232C)

Porta riservata all'addetto all'assistenza.

20

Porta di rete (10Base-T, 100Base-TX, 1000Base-T)

Collega un cavo Ethernet per il funzionamento del sistema e lo utilizza come scanner di rete.

21

Porta USB (USB3.0/2.0 tipo A e 1)

Si usa per il collegamento di supporti di memoria esterni (memoria USB, HDD USB), tastiera, mouse, Unità di autenticazione AU-201S, Sensore supporti intelligente IM-101, ecc.

Porta USB (USB 3.0/2.0 tipo A e 1) supporta solo dispositivi a basso consumo. Fornire un'alimentazione di energia elettrica esterna per i dispositivi che richiedono una grande quantità di alimentazione elettrica.

22

Porta di collegamento controller immagine

Si usa per il montaggio di tutti i Controller immagine.

23

Porta di connessione del Kit interfaccia video

Si usa per il montaggio del Controller immagine o del Kit interfaccia video VI-515 (opzione).

* Il Kit interfaccia video VI-515 (opzionale) è necessario per collegare il Controller immagine prodotto da Fiery e la macchina tramite un cavo.

24

Filtro antipolvere

Impedisce l'infiltrazione di polvere con il Filtro antipolvere collegato alla ventola di raffreddamento interna.

25

Controller immagine IC-609/Controller immagine IC-607 (opzioni)

Questo sistema può essere usato anche come sistema di stampa.

26

Porta di collegamento unità principale

Per il collegamento alla macchina.

27

Porta USB (USB3.0/2.0 tipo A e 1)

Si usa quando si collegano supporti di memoria esterni (memoria USB, USB-HDD) e altri.

28

Porta di rete (10Base-T, 100Base-TX, 1000Base-T)

Collega un cavo Ethernet per far funzionare il Controller immagine e lo utilizza come stampante di rete.

29

Porta USB (USB 2.0 tipo B e 1)

Collega la macchina al computer tramite un cavo USB e la utilizza come stampante locale (solo quando è montato il Kit interfaccia locale EK-612 ).

30

Interruttore alimentazione

Attiva/disattiva l'alimentazione dell'Controller immagine.

31

Leva di sblocco

Quando si elimina un inceppamento carta, spingere la leva all'indietro, ampliare la guida verso il basso, quindi rimuovere la carta.

Accedere alla Leva di sblocco dalle opzioni a sinistra.
