Caricamento della carta nel Vassoio della macchina principale
Descrizione generale
Caricare la carta nel Vassoio della macchina principale.
Modificare le impostazioni della carta per il vassoio da utilizzare nel caso di caricamento di carta con specifiche diverse.
Riferimento
- Per informazioni dettagliate sull'impostazione carta, fare riferimento a [Impostazione carta].
Procedura
1

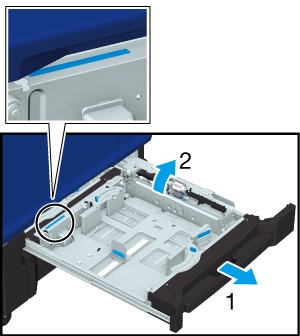

Estrarre il vassoio di alimentazione della carta e aprire il Rullo di alimentazione.
Passare al punto 5 quando si carica carta dello stesso formato.
Passare al passaggio 2 quando si carica carta di formato diverso.
NOTA
- Estrarre saldamente il vassoio fino a quando risulta visibile l'etichetta blu sul vassoio (lato sinistro profondo). In caso contrario si possono verificare guasti alla macchina, come ad esempio la mancata apertura del Rullo di alimentazione.
2

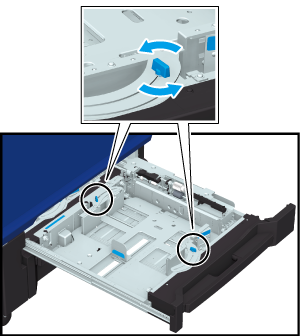

Ruotare i Pomelli di blocco della guida laterale (posteriore e anteriore, 2 posizioni) in senso antiorario per allentarli.
3

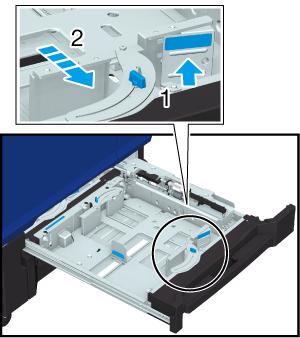

Tenere premuta la Leva di rilascio del bloccaggio della guida laterale e aprire al massimo le Guide laterali.
Spostarla usando come riferimento l'Indicatore formato carta della Piastra inferiore cassetto.
4

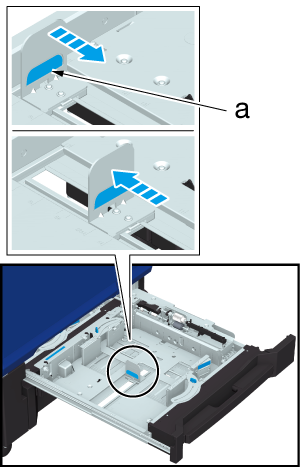

Aprire la Piastra guida posteriore.
Quando si sposta la Piastra guida posteriore, tenere l'etichetta blu (a) nella parte inferiore della Piastra guida posteriore per farla scorrere.
NOTA
- Se si cerca di spostare con forza la Piastra guida posteriore, questa potrebbe danneggiarsi.
5

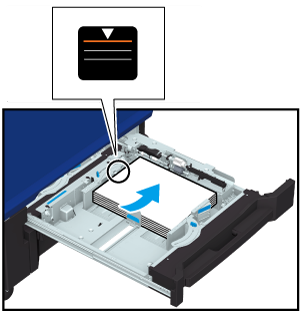

Caricare la carta in modo che sia a filo con il lato destro del vassoio.
Caricare la carta con il lato di stampa rivolto verso il basso.
NOTA
- Non caricare più carta rispetto a quanta è possibile caricarne nel vassoio. Per informazioni dettagliate sul numero di fogli caricabili, fare riferimento a Nome e specifiche di ciascun componente della macchina.
- Prestare attenzione a non superare l'altezza massima indicata sulle Guide laterali. Ciò potrebbe causare un inceppamento.
- Se si sta caricando la carta vicino al limite di altezza, questa potrebbe spostarsi se si spinge di nuovo il vassoio nella macchina con forza eccessiva. Non applicare forza inutile quando si spinge il vassoio nella macchina.
6

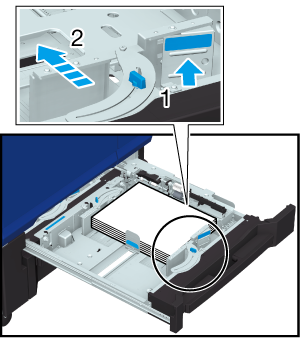

Tenere premuta la Leva di rilascio del bloccaggio della guida laterale e posizionare le Guide laterali contro la carta.
7

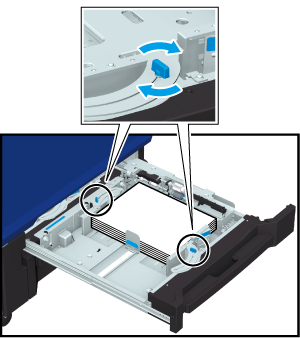

Ruotare i Pomelli di blocco della guida laterale (posteriore e anteriore, 2 posizioni) in senso orario per bloccarli.
8
Posizionare la Piastra guida posteriore contro la carta.
NOTA
- Assicurarsi che la Piastra guida posteriore sia posizionata saldamente contro la carta. Se è presente uno spazio tra la Piastra guida posteriore e la carta, l'unità principale non sarà in grado di rilevare correttamente il formato carta, il che potrebbe causare un guasto al dispositivo di alimentazione carta.
9

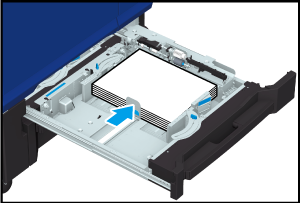

Inserire saldamente il vassoio fino in fondo.
L'indicatore della quantità di carta rimanente passa da "
" a "
".
in alto a destra nella pagina, diventa
e viene registrata come segnalibro.
