Caricamento delle copertine per la brossatura fresata
Descrizione generale
Caricare le copertine utilizzate per una brossatura fresata sui seguenti vassoi.
Vassoio copertina di Brossuratrice PB-503
Vassoio della macchina principale
Unità di alimentazione carta PF-602m
Unità di alimentazione carta PF-707m
Unità di grande capacità LU-202m
Unità di grande capacità LU-202XLm
Inseritore copertine di Unità di piegatura FD-503
Questa sezione descrive come caricare le coperture sulla Brossuratrice PB-503 - Vassoio copertina.
Consigli
- Utilizzare [Impostazione carta] per configurare le impostazioni della carta copertina per la brossatura fresata del Vassoio copertina. Per informazioni dettagliate, fare riferimento a [Impostazione carta].
Procedura
1

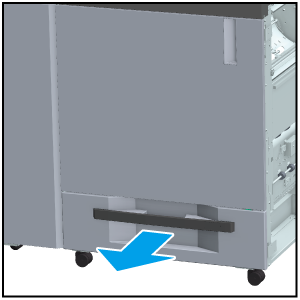

Estrarre il Vassoio copertina.
2
Aprire Rullo di alimentazione.
3
Caricare le copertine con il lato anteriore rivolto verso l'alto.
Caricare le copertine in modo che siano allineate con il lato del Rullo di alimentazione del vassoio.

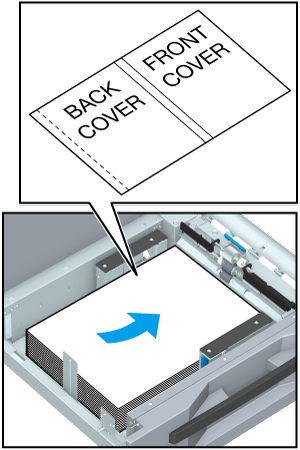

Quando la brossatura fresata è impostata su Rilegatura sinistra, impostare il lato anteriore della copertina verso l'alto e la parte superiore della copertina sul lato posteriore del vassoio. La parte tagliata si trova sul lato sinistro delle copertine caricate.

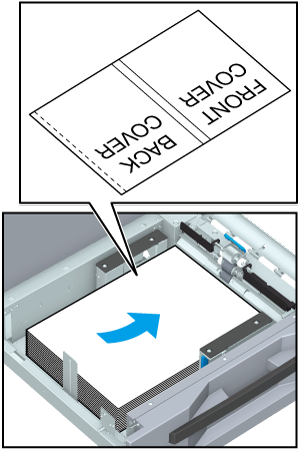

Quando la brossatura fresata è impostata su Rilegatura destra, impostare il lato anteriore della copertina verso l'alto e la parte superiore della copertina sul lato anteriore del vassoio. La parte tagliata si trova sul lato sinistro delle copertine caricate.
NOTA

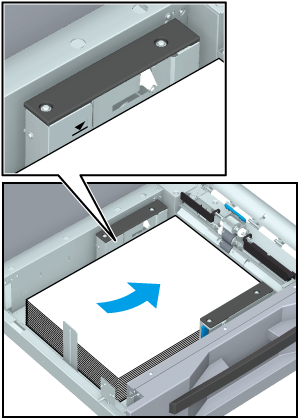

- Caricare le copertine in modo che non superino la linea dell'etichetta del limite superiore della carta sulle Guide laterali del vassoio. Inoltre, caricare le copertine sotto la Leva di fissaggio piastra contenimento carta nell'Ugello aria.
4

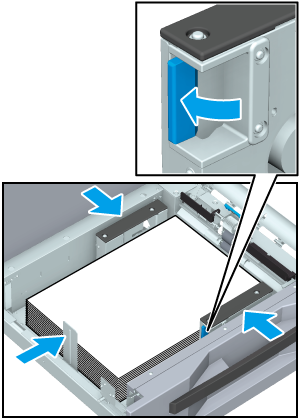

Allineare le Guide laterali e il Fermo posteriore alle coperture.
Premendo la Leva di rilascio del bloccaggio della guida laterale delle Guide laterali sul lato anteriore, spingere le Guide laterali contro le copertine.
Successivamente, spingere il Fermo posteriore contro le copertine.
NOTA
- Assicurarsi che le Guide laterali e il Fermo posteriore siano contro le copertine. La presenza di uno spazio tra la piastra di guida e le copertine può causare un inceppamento.
5
Chiudere lo Rullo di alimentazione.
6
Spingere saldamente il Vassoio copertina fino in fondo.
NOTA
- Riportare il vassoio in posizione iniziale senza scosse. Potrebbe verificarsi un impatto imprevisto sulla macchina a causa del peso del vassoio o della carta, provocando un malfunzionamento.
