Correzione delle irregolarità dell'immagine/miglioramento della capacità di alimentazione
Descrizione generale
Per la produzione di documenti (dati) contenenti un'alta percentuale di testo e immagini su carta di formato grande, potrebbero verificarsi occasioni in cui le immagini non sono uniformi.
Le irregolarità delle immagini su carta A4 w/v, 8,5 e 11 w/v o maggiore possono essere corrette utilizzando la Leva di regolazione della compressione dell'unità di fusione della macchina.
Se la capacità di alimentazione diminuisce in caso di stampa su carta spessa di piccolo formato (la lunghezza nella direzione di trasporto è inferiore a 200 mm/7,87") o su carta patinata sottile (inferiore a 100 g/m2/27 lb carta fine), è possibile aumentare la compressione di piegatura dell'unità di fusione della macchina migliorandone l'alimentazione della carta.
Attenersi ai seguenti passaggi per regolare la compressione di piegatura.
Per correggere le irregolarità dell'immagine è possibile utilizzare i seguenti formati di carta in uscita: A4 w/v o 8,5 e 11 w/v o maggiore. Non utilizzare la Leva di regolazione della compressione del dispositivo di fusione quando si stampa carta di formato inferiore a questo.
In Giappone, per correggere le irregolarità delle immagini sulle cartoline, utilizzare la Leva di regolazione della compressione solo quando si stampano cartoline su 4 lati. Non utilizzare questa leva in caso di stampa singola di cartoline.
NOTA

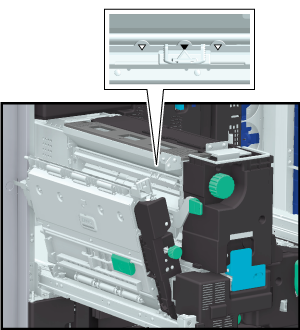

- Non spostare la Leva di regolazione della compressione per scopi diversi da questa regolazione. Nel modo normale, assicurarsi che la Leva di regolazione della compressione sia posizionata in linea con il triangolo centrale.
Procedura
1

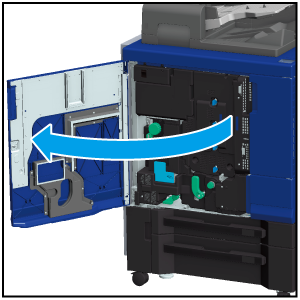

Aprire il pannello anteriore della macchina.
2

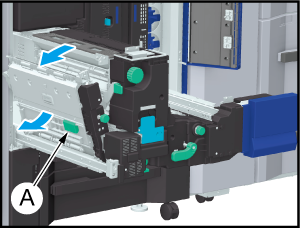

Inclinare la Leva [M1] verso sinistra ed estrarre l'Unità di fissaggio del trasporto.
3

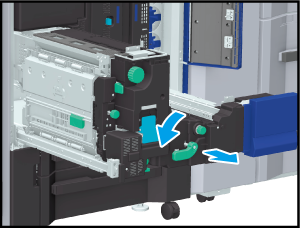

Sollevare la Leva [M6] (A nella figura) e aprire il Coperchio sinistro dell'unità di fusione a sinistra.
4

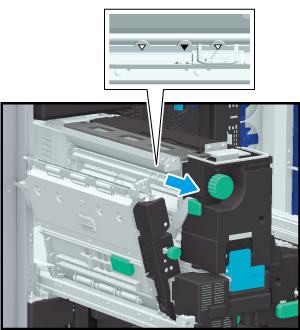

Quando si correggono le irregolarità delle immagini di carta di grandi dimensioni, far scorrere la Leva di regolazione della compressione verso destra e allinearla con il triangolo più a destra.
5

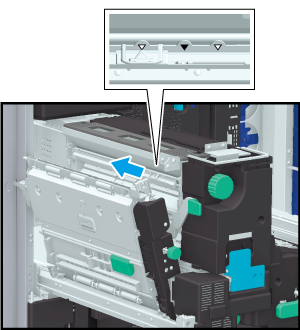

Per migliorare le prestazioni di alimentazione in caso di stampa su cartoncino di formato piccolo o carta patinata sottile, far scorrere la Leva di regolazione della compressione verso sinistra e allinearla con il triangolo più a sinistra.
6
Riportare la Coperchio sinistro dell'unità di fusione in posizione iniziale. Riportare l'Unità di fissaggio del trasporto in posizione iniziale e ruotare la Leva [M1] verso destra fino al raggiungimento della posizione verticale originale.
7
Chiudere il pannello anteriore della macchina.
