Formaz. angolo dorso in Piega & Pinza

Quando la Pinzatrice a sella SD-513 dotata dell'Unità di piegatura FD-504 è installata sulla macchina, è possibile combinare Formazione angolo del dorso con Piega & Pinza.

Voce di menu

Descrizione

Illustrazione

Piega & Pinza (+ Rifilatura)

Selezionare Formazione angolo del dorso - ON nella schermata di impostazione PiegaPinza.

In Forza della formazione angolo del dorso, selezionare il valore desiderato tra Forte+, Forte, Normale, Lieve, o Lieve+

AVVISO

  • La carta elaborata nella modalità Piega & Pinza o Piega a metà multipla è emessa nel vassoio di uscita. Impostare l'estensione del vassoio di uscita (vassoio) per eseguire la preparazione per aprire il fermo. In caso contrario, la carta in uscita potrebbe cadere dal vassoio di uscita. Inoltre, la funzione di rilevamento carico completo potrebbe non funzionare.

Suggerimenti

  • Non è possibile specificare Formazione angolo del dorso insieme a Scanalatura.

Riferimento
Riferimento

  • La forza della formazione angolo del dorso può aumentare o diminuire tramite la regolazione. Per informazioni dettagliate, fare riferimento a [Reg.per app.piega(forza)].

  1. Posizionare l'originale.

    • spiegazione aggiuntivaIl numero delle pagine originali da caricare è impostato su quello di Piega & Pinza ed è determinato il numero di fogli piegati e stampati. Per informazioni sul numero di fogli piegati in Piega & Pinza, fare riferimento a Pinzatrice a sella SD-513.

  2. Caricare la copertina per Piega & Pinza in un qualsiasi vassoio.

    • spiegazione aggiuntivaLa carta copertina deve essere caricata in un vassoio da Vass.1 a Vass.9. Non è possibile impostare PI1, PI2, e PB per una copertina.

  3. Premere la scheda COPIA per visualizzare la schermata COPIA.

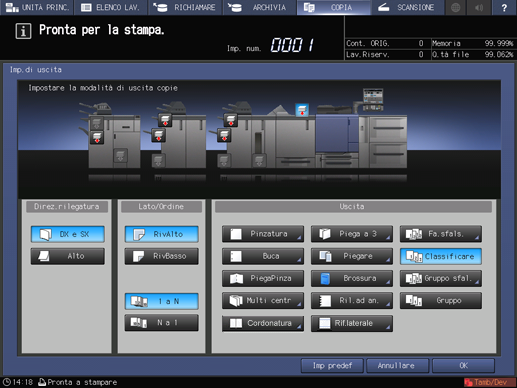

  4. Premere Imp.di uscita.

    È visualizzata la schermata Imp.di uscita.

  5. Selezionare PiegaPinza.

    È visualizzata la schermata Impostare Piega & Pinza.

  6. In Pinzatura, selezionare 2 punti o 4 punti.

  7. In (1) Rifilatura, selezionare ON o OFF.

  8. Selezionare Formazione angolo del dorso - ON.

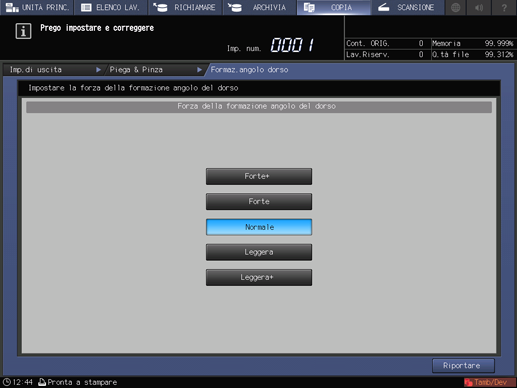

    È visualizzata la schermata di impostazione Forza della formazione angolo del dorso.

  9. Selezionare il valore desiderato tra Forte+, Forte, Normale, Lieve, e Lieve+.

  10. Premere Riportare.

    Questa operazione riporta alla schermata Piega & Pinza.

  11. Premere OK.

    • spiegazione aggiuntivaPer annullare l'impostazione, premere Annulla.

    • spiegazione aggiuntivaPer disattivare la funzione mantenendo l'impostazione corrente, premere Funzione OFF.

    Questa operazione riporta alla schermata Imp.di uscita.

  12. Premere OK nella schermata Imp.di uscita per tornare alla schermata COPIA.

    Un'icona che rappresenta la funzione specificata è visualizzata in Imp.di uscita nella schermata COPIA.

    Si noterà anche che Opuscolo in Applicazione viene selezionato automaticamente.

  13. Premere Applicazione, quindi premere Opuscolo.

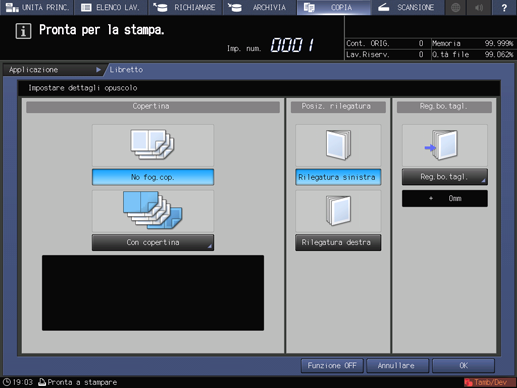

  14. In Copertina, selezionare Con copertina o Senza copertina.

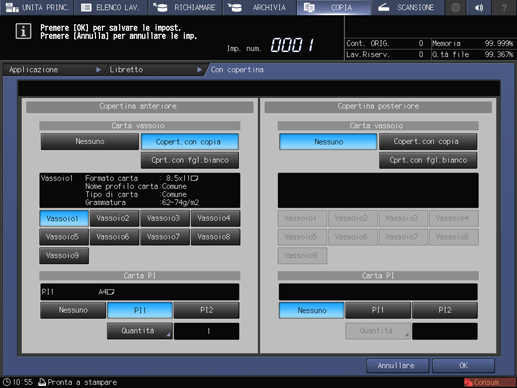

  15. In Copertina anteriore e Copertina posteriore, selezionare il vassoio in cui è stata caricata una copertina al punto 2.

    • spiegazione aggiuntivaQuando si seleziona l'opzione desiderata tra un vassoio carta, selezionare dapprima Con copertina (Stampa) o Con copertina (Vuoto).

  16. Premere OK.

    Questa operazione riporta alla schermata Opuscolo.

  17. Selezionare Rilegatura sinistra o Rilegatura destra in Posiz. rilegatura.

  18. Premere OK per tornare alla schermata COPIA.

  19. Premere le condizioni di copia aggiuntive desiderate.

  20. Inserire la quantità di stampa desiderata utilizzando il tastierino numerico.

    • spiegazione aggiuntivaIl numero di copie che possono essere emesse nel vassoio di uscita varia a seconda della carta da copia. Il numero di copie che è possibile emettere nel vassoio di uscita per la formazione angolo del dorso è lo stesso di Piega & Pinza. Per informazioni dettagliate, fare riferimento a Capacità.

  21. Impostare l'estensione del vassoio di uscita (vassoio), quindi tirare il fermo.

  22. Premere Avvio sul pannello di controllo.
