Foratura delle copie

Il Finisher FS‑532 dotato del Kit di Foratura PK‑522 offre la modalità Foratura per praticare dei fori nelle copie. La foratura e la pinzatura sono compatibili.

AVVISO

  • Non forare carta di tipo speciale, come lucidi OHP, etichette o carta da ricalco. La foratura di carta speciale può causare problemi imprevisti alla macchina.

Originale

Uscita

2 Fori

Sinistra

Destra

Alto

3 Fori

Sinistra

Destra

Alto

4 Fori

Sinistra

Destra

Alto

4 fori svedese

Sinistra

Destra

Alto

Elemento

Descrizione

Numero di fori praticati

Area metrico decimale: 2 fori, 4 fori, 4 fori svedese
Area pollici: 2 fori, 3 fori

Diametro foro

Area metrica:
2 fori: 6,5 mm plus or minus 0,5 mm/0,26" plus or minus 0,02"
4 fori: 6,5 mm plus or minus 0,5 mm/0,26" plus or minus 0,02"
4 fori svedese: 6,5 mm plus or minus 0,5 mm/0,26" plus or minus 0,02"
Area pollici:
2 fori: 8,0 mm plus or minus 0,5 mm/0,31" plus or minus 0,02"
3 fori: 8,0 mm plus or minus 0,5 mm/0,31" plus or minus 0,02"

Spaziatura fori

Area metrica:
2 fori: 80 mm plus or minus 1,0 mm/3,15" plus or minus 0,04"
4 fori: 80 mm plus or minus 1,0 mm/3,15" plus or minus 0,04"
4 fori svedese: 70 mm plus or minus 1,0 mm/2,76" plus or minus 0,04'', 21 mm plus or minus 1,0 mm/0,83" plus or minus 0,04"
Area pollici:
2 fori: 70 mm plus or minus 1,0 mm/2,76" plus or minus 0,04"
3 fori: 108 mm plus or minus 1,0 mm/4,25" plus or minus 0,04"

Formato carta

A3 short edge feed, B4 short edge feed, A4 short edge feed/long edge feed, B5 short edge feed/long edge feed, A5 short edge feed/long edge feed, 8 13 short edge feed, SRA4 short edge feed, 11 17 short edge feed, 8,5  14 short edge feed, 8,5  11 short edge feed/long edge feed, 5,5  8,5 short edge feed, 9  11 short edge feed

Grammatura carta

Da 60 g/m2 a 300 g/m2 / da 15 lb Bond a 81 lb Bond

  • precondizioneAccertarsi che le guide laterali del vassoio di origine siano allineate in modo sicuro alla carta caricata nel vassoio. In caso contrario, le copie potrebbero non essere forate nella posizione desiderata.

  • precondizioneSe l'ATS (cambio vassoio automatico) è attivo mentre è in corso la foratura, i fori potrebbero essere praticati fuori posizione.

  • precondizioneLa modalità Bucatura è disponibile per i formati carta diversi da standard (Cerca formato imp, Definito dall'utente, Carta TAB).

  1. Posizionare l'originale.

  2. Premere la scheda COPIA per visualizzare la schermata COPIA.

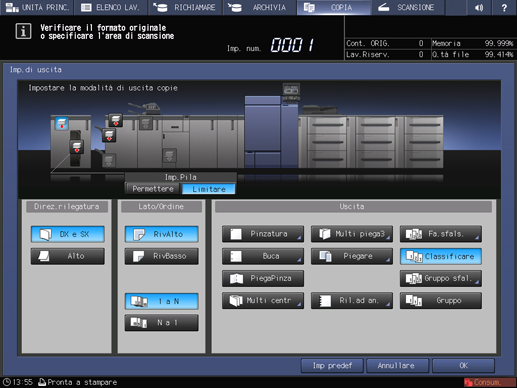

  3. Premere Imp.di uscita.

    È visualizzata la schermata Imp.di uscita.

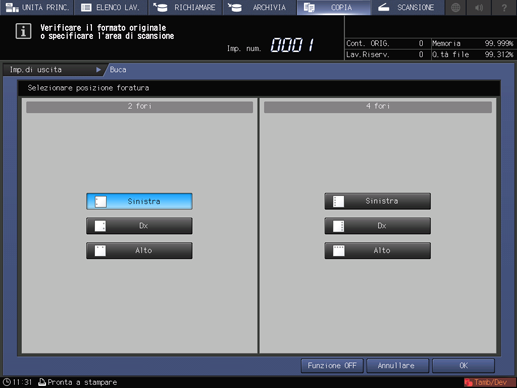

  4. Premere Buca in Uscita.

    È visualizzata la schermata Buca.

  5. Selezionare la posizione di foratura desiderata.

  6. Premere OK.

    • spiegazione aggiuntivaPer ripristinare l'impostazione precedente, premere Annullare. Per annullare la funzione con l'impostazione corrente salvata, premere Funzione OFF.

    La schermata torna alla schermata Imp.di uscita.

  7. Premere OK nella schermata Imp.di uscita.

    Un'icona rappresentante la modalità di uscita specificata è visualizzata in Imp.di uscita nella schermata COPIA.

    AVVISO

    • Il vassoio primario (principale) si abbassa gradualmente durante l'uscita del materiale stampato. NON permettere a nessun oggetto di interferire con il funzionamento del vassoio primario (principale) sul lato sinistro del finisher, in quanto tale interferenza può causare danni al finisher.
