Creazione di un opuscolo piegato a metà
Il Finisher FS-532 dotato della Pinzatrice a sella SD-510 consente alla macchina di piegare la carta e creare un opuscolo multipagina piegato e pinzato in due posizioni (pinzatura a sella) al centro, utilizzando Opuscolo in combinazione.
Originale | Uscita | |
 | Piega & Pinza | Piega a metà multipla |
 |  | |
Elemento | Descrizione |
|---|---|
Formato carta | A3 short edge feed, B4 short edge feed, A4 short edge feed, 12 18 short edge feed, 11 17 short edge feed, 8,5 14 short edge feed, 8,5 11 short edge feed), Personalizzato (in larghezza da 120 mm a 331 mm, in lunghezza da 240 mm da 488 mm/in larghezza da 4,72" a 13,03", in lunghezza da 9,45" a 19,21") |
Grammatura carta | Set corpo: da 50 g/m2 a 216 g/m2 / da 13 lb Bond a 57 lb Bond, carta copertina: da 50 g/m2 a 300 g/m2 / da 13 lb Bond a 81 lb Bond |
Numero max. di fogli | Piega a metà multipla: 5 fogli (da 50 g/m2 a 216 g/m2 / da 13 lb Bond a 57 lb Bond ), 1 foglio (da 217 g/m2 a 300 g/m2 / da 58 lb Bond a 81 lb Bond) Piega & Pinza: 25 fogli (da 50 g/m2 a 61 g/m2 / da 13 lb Bond a 16 lb Bond), 20 fogli (da 62 g/m2 a 80 g/m2 / da 16 lb Bond a 21 lb Bond), 16 fogli (da 81 g/m2 a 91 g/m2 / da 22 lb Bond a 24 lb Bond), 5 fogli (da 92 g/m2 a 216 g/m2 / da 25 lb a 57 lb Bond) |
Vassoio di uscita | Vassoio Piega |
Capacità Vassoio | 35 set (da 1 a 5 fogli piegati nella Piega a metà multipla) 35 set (da 2 a 5 fogli piegati e pinzati in Piega&Pinza) 25 set (da 6 a 10 fogli piegati e pinzati in Piega&Pinza) 15 set (da 11 a 25 fogli piegati e pinzati in Piega&Pinza) |
precondizioneLibretto in Applicazione è impostato automaticamente.
precondizioneZoom auto è impostato automaticamente. Selez.autom.carta non può essere usato in combinazione.
precondizioneSelezionare il modo copia 1->2 o 2->2.
precondizioneAprire la maniglia di emissione carta del vassoio piega prima di eseguire una stampa utilizzando la modalità PiegaPinza o Multi centr. Usare la maniglia di emissione carta quando si estraggono i fogli stampati.
Posizionare l'originale.
Premere la scheda COPIA per visualizzare la schermata COPIA.
Premere Imp.di uscita.

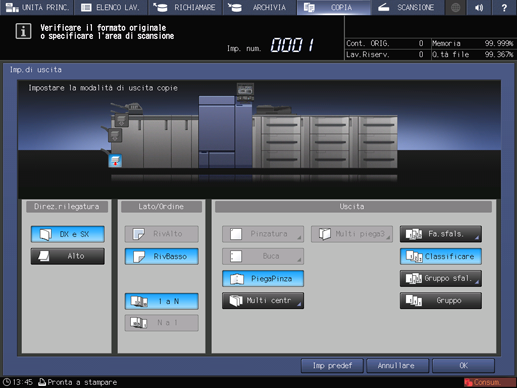

È visualizzata la schermata Imp.di uscita.
Selezionare PiegaPinza o Multi centr in Uscita.
L'immagine anteriore della macchina presente nella schermata Imp.di uscita mostra che il vassoio piega è al momento selezionato come vassoio di uscita.
Premere OK nella schermata Imp.di uscita.
La schermata torna alla schermata COPIA.
Un'icona rappresentante la modalità di uscita specificata è visualizzata in Imp.di uscita nella schermata COPIA.
Aprire la maniglia di consegna della carta del vassoio piega.
Riferimento
Per informazioni dettagliate su come usare la maniglia di consegna della carta fare riferimento a Eliminazione dei residui.
