Creazione di un opuscolo piegato a metà

La macchina dotata della Pinzatrice a sella SD-513 dispone delle seguenti funzioni.

Modalità uscita

Descrizione

Illustrazione

PiegaPinza + (1) Rifilatura: OFF

Crea un opuscolo multipagina piegato e pinzato in due o quattro punti (pinzatura a sella) al centro, combinando Opuscolo della funzione dell'applicazione.

PiegaPinza + (1) Rifilatura: ON

Rifila il lato anteriore degli opuscoli creati utilizzando PiegaPinza.

Multi centr + (1) Rifilatura: OFF

Raddoppia fino a cinque fogli di serie stampate, combinando Opuscolo della funzione dell'applicazione.

Multi centr + (1) Rifilatura: ON

Rifila il lato anteriore dei fogli doppi creati usando Piega metà mul.

Riferimento
AVVISO

  • La carta elaborata nella modalità Piega & Pinza o Piega a metà multipla è emessa nel vassoio di uscita. Impostare l'estensione del vassoio di uscita (vassoio) per eseguire la preparazione per aprire il fermo. In caso contrario, la carta in uscita potrebbe cadere dal vassoio di uscita. Inoltre, la funzione di rilevamento carico completo potrebbe non funzionare.

AVVISO

  • Quando si crea un opuscolo nella modalità Piega & Pinza o Piega a metà multipla, fare attenzione che la carta sia arricciata all'interno durante l'uscita.
    Stampare solo diverse pagine nel vassoio secondario prima di stampare l'intero opuscolo, quindi controllare la direzione di arricciatura.
    Se la carta è arricciata verso l'alto durante la stampa, è arricciata all'interno quando si crea un opuscolo.

  1. Posizionare l'originale.

    • spiegazione aggiuntivaIl numero delle pagine originali da caricare è impostato per quello di Piega & Pinza o Piega a metà multipla ed è determinato il numero di fogli piegati. Per informazioni dettagliate sul numero di fogli piegati, fare riferimento a Pinzatrice a sella SD-513.

  2. Premere la scheda COPIA per visualizzare la schermata COPIA.

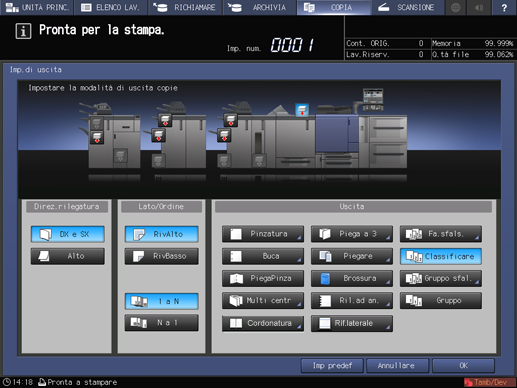

  3. Premere Imp.di uscita.

    È visualizzata la schermata Imp.di uscita.

  4. Premere PiegaPinza o Multi centr.

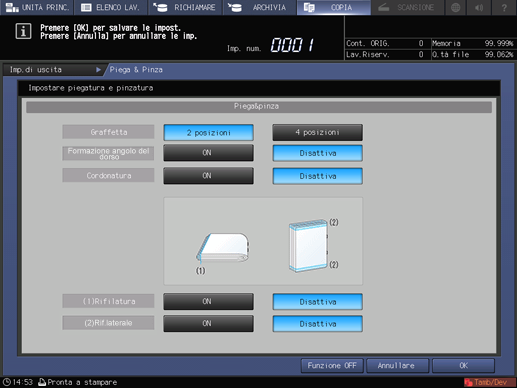

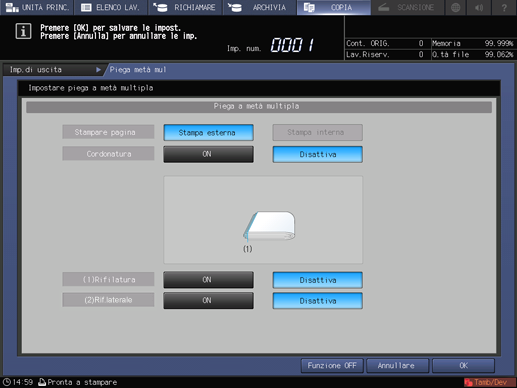

    Questa operazione visualizza la schermata di impostazione Piega & Pinza o Piega a metà multipla.

  5. In (1) Rifilatura, premere ON o OFF.

    • spiegazione aggiuntivaQuando PiegaPinza è selezionato al punto 4, selezionare 2 punti o 4 punti in Pinzatura, quindi selezionare anche ON o OFF in (1) Rifilatura.

    • spiegazione aggiuntivaSe Multi centr è selezionato al punto 4, selezionare ON o OFF in (1) Rifilatura.

    • spiegazione aggiuntivaQuando la pinzatrice a sella è dotata dell'Unità Scanalatura CR-101, è disponibile Scanalatura. Per informazioni dettagliate, fare riferimento a Scanalatura carta.

    • spiegazione aggiuntivaQuando la pinzatrice a sella è dotata dell'Unità di rifilatura TU-503, è disponibile Rifilatura laterale. Per informazioni dettagliate, fare riferimento a Rifilatura laterale.

    • spiegazione aggiuntivaQuando la pinzatrice a sella è dotata dell'Unità di piegatura FD-504, Formazione angolo del dorso è disponibile nella schermata di impostazione Piega & Pinza. Per informazioni dettagliate, fare riferimento a Formaz. angolo dorso in Piega & Pinza.

  6. Premere OK.

    • spiegazione aggiuntivaPer annullare l'impostazione, premere Annulla.

    • spiegazione aggiuntivaPer disattivare la funzione mantenendo l'impostazione corrente, premere Funzione OFF.

    La schermata torna alla schermata Imp.di uscita.

  7. Premere OK nella schermata Imp.di uscita per tornare alla schermata COPIA.

    Un'icona che rappresenta la funzione specificata è visualizzata in Imp.di uscita nella schermata COPIA.

    Si noterà anche che Opuscolo in Applicazione viene selezionato automaticamente.

  8. Premere le condizioni di copia aggiuntive desiderate.

  9. Inserire la quantità di stampa desiderata utilizzando il tastierino numerico.

    • spiegazione aggiuntivaIl numero di copie che possono essere emesse nel vassoio di uscita varia a seconda della carta da copia. Per informazioni dettagliate, fare riferimento a Capacità.

  10. Impostare l'estensione del vassoio di uscita (vassoio), quindi tirare il fermo.

  11. Premere Avvio sul pannello di controllo.
